9-SCHÉMAS ÉLECTRIQUES

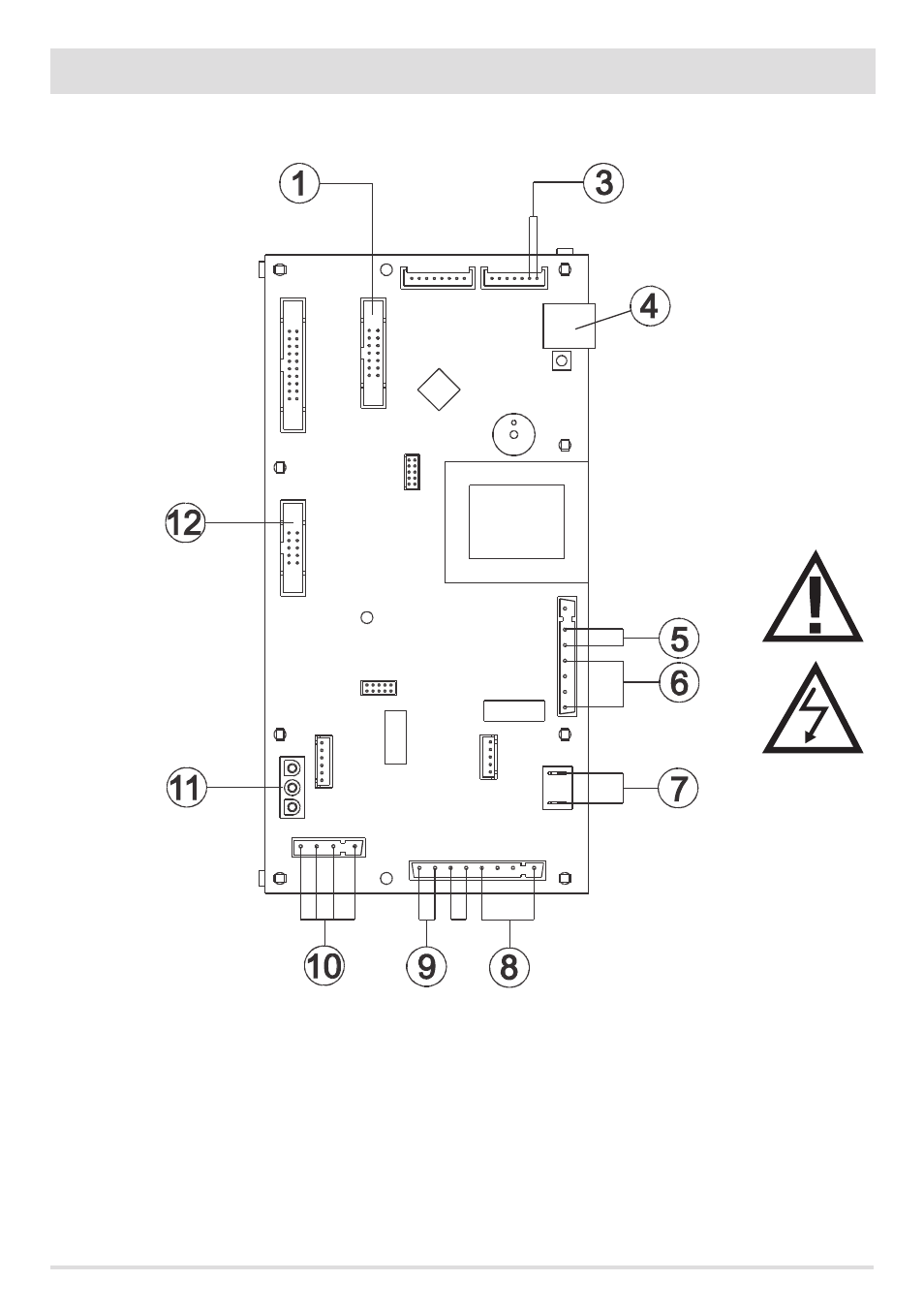

LÉGENDE CÂBLES CARTE MèRE
1. PANNEAU D’URGENCE
3. SONDE FUMÉES
4. CONNEXION MODEM
5. INTERRUPTEUR
6. BOUGIE DE PRÉCHAUFFAGE
7. VENTILATEUR EXPULSION FUMÉES
8. MOTORÉDUCTEUR
9. THERMOSTAT À CONTACT
10. VENTILATEUR AIR
11. CONTRÔLE TOUR VENTILATEUR EXPULSION FUMÉES
12. CAPTEUR PORTE AIR
N.B. Les câbles électriques de chaque composant sont munis de connecteurs précâblés dont la mesure diffère l’une de
l’autre.
