MCZ Athos MULTIAIR - Manuel (Page 22)

POÊLE À PELLETS Chapitre 3
MANUEL D'INSTALLATION ET MODE D'EMPLOI page
22
Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

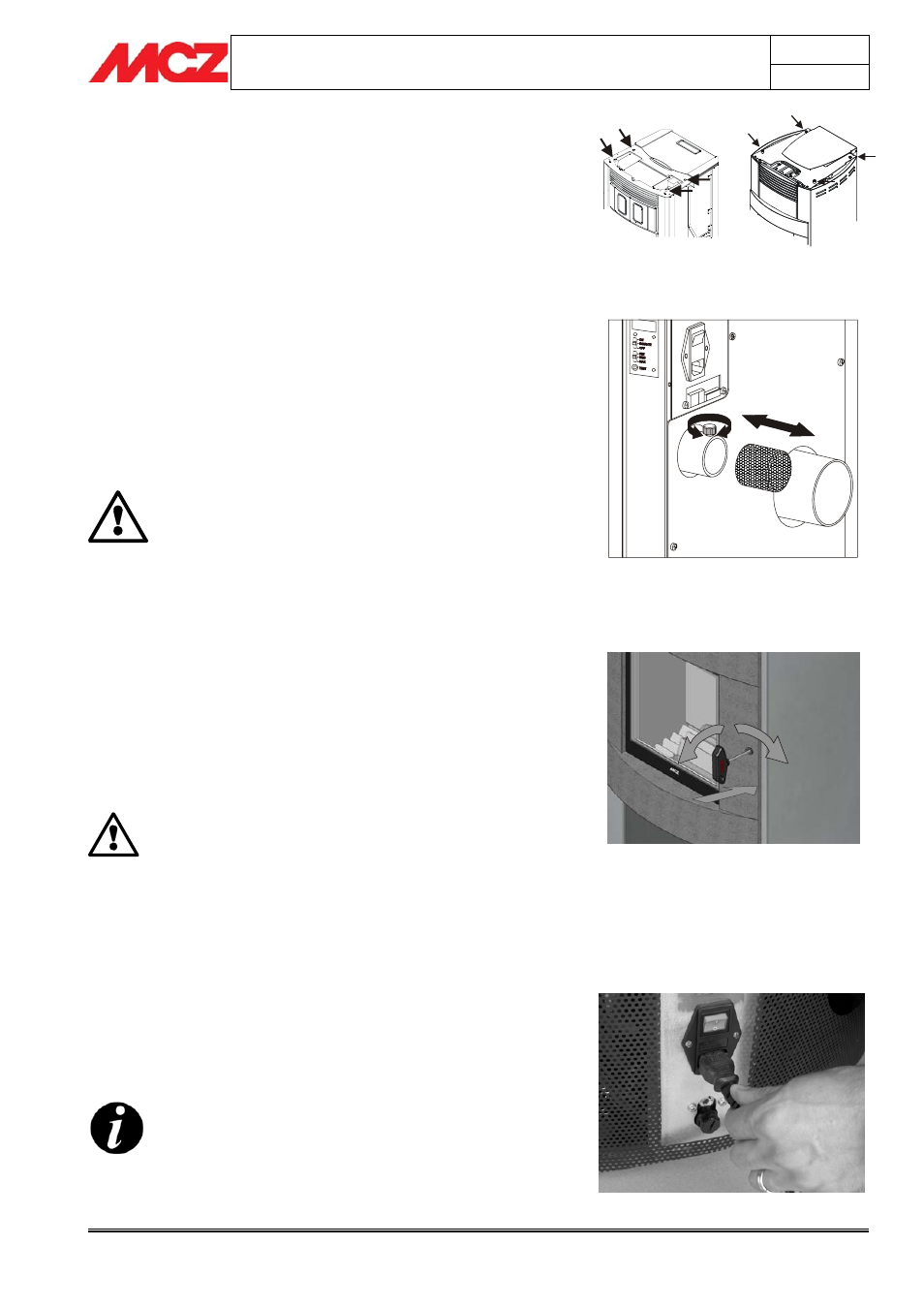

3.4.5. Montage du dessus supérieur en céramique
Monter le dessus en l'appuyant sur les quatre éléments en saillie
supérieurs du poêle. La partie ci-dessous est pourvue de quatre petites
cavités à hauteur des supports en caoutchouc indiqués à la figure 11.
3.5. MONTAGE DU FILTRE À AIR
Avant de placer le poêle contre le mur pour procéder au
raccordement électrique et au conduit de cheminée, monter le
filtre à air fourni.
Ce filtre cylindrique est composé d'une grille métallique et se trouve avec
les accessoires fournis (avec le gant, le crochet, les instructions, etc.)
Le filtre doit être monté sur le tuyau d'amenée d’air de Ø 5 cm.
Pour le montage, dévisser légèrement la vis avec pommeau située sur
le tuyau d'amené d'air, insérer le filtre en faisant correspondre la
rainure du filtre avec la vis du pommeau puis bloquer le filtre en serrant
le pommeau.
ATTENTION !
Ne jamais faire fonctionner le poêle sans filtre à air.
MCZ ne répond pas des éventuels dommages subis
par les composants internes en cas de non respect d
cette prescription.
3.6. OUVERTURE/FERMETURE DE LA PORTE DU POÊLE ATHOS
Le poêle Athos est livré avec une clй а six pans pour effectuer
l’ouverture/fermeture de la porte ; insérer la clé et exercer une légère
pression continue sur la porte, puis tourner la poignée (fermeture dans
le sens des aiguilles d'une montre, ouverture en sens contraire).
La porte est fermée lorsque la clé ne tourne plus. Il est normal que
l'opération nécessite de plusieurs tours à 180° de la clé.
ATTENTION !
La porte doit être parfaitement fermée pour le bon
fonctionnement du poêle. Tourner la clé dans le sens
des aiguilles d'une montre jusqu'à sentir une légère
résistance de rotation.
3.7. BRANCHEMENT ÉLECTRIQUE
Relier le câble d'alimentation tout d'abord à l'arrière du poêle puis à la
prise électrique murale.
L’interrupteur général situé au dos du poêle ne doit être utilisé que
pour allumer le poêle. Autrement, il est conseillé de le laisser éteint.
Lorsque le poêle n'est pas utilisé, il est préférable de
débrancher le câble d'alimentation.
Branchement électrique du poêle
Montage/démontage du filtre à air
Figure 11 – Supports montage dessus en céramique
Ouverture/fermeture de la
porte du poêle Athos
