9 MontageFehler! Textmarke nicht definiert.
9.1 Affectation des broches ISO
Alimentation
L'autoradio est équipé d'une connexion ISO intégrée et est fourni avec des barrettes de
montage. Il se monte facilement dans votre véhicule. Vous trouverez ci-après le
schéma de connexion du connecteur ISO dont la plupart des véhicules sont équipés. Si
votre véhicule ne possède pas de connecteur ISO, vous pouvez utiliser un adaptateur
ISO doté de conducteurs libres disponible comme accessoire pour le raccordement de
l'autoradio. Ces conducteurs devront être ensuite raccordés comme indiqué ci-après.
Attention !!
 Ne raccordez jamais de câbles au système tant que ce dernier est raccordé sur la
tension de la batterie. À chaque débranchement de la batterie, la mémoire est
effacée et l'appareil est réinitialisé sur les réglages usine.

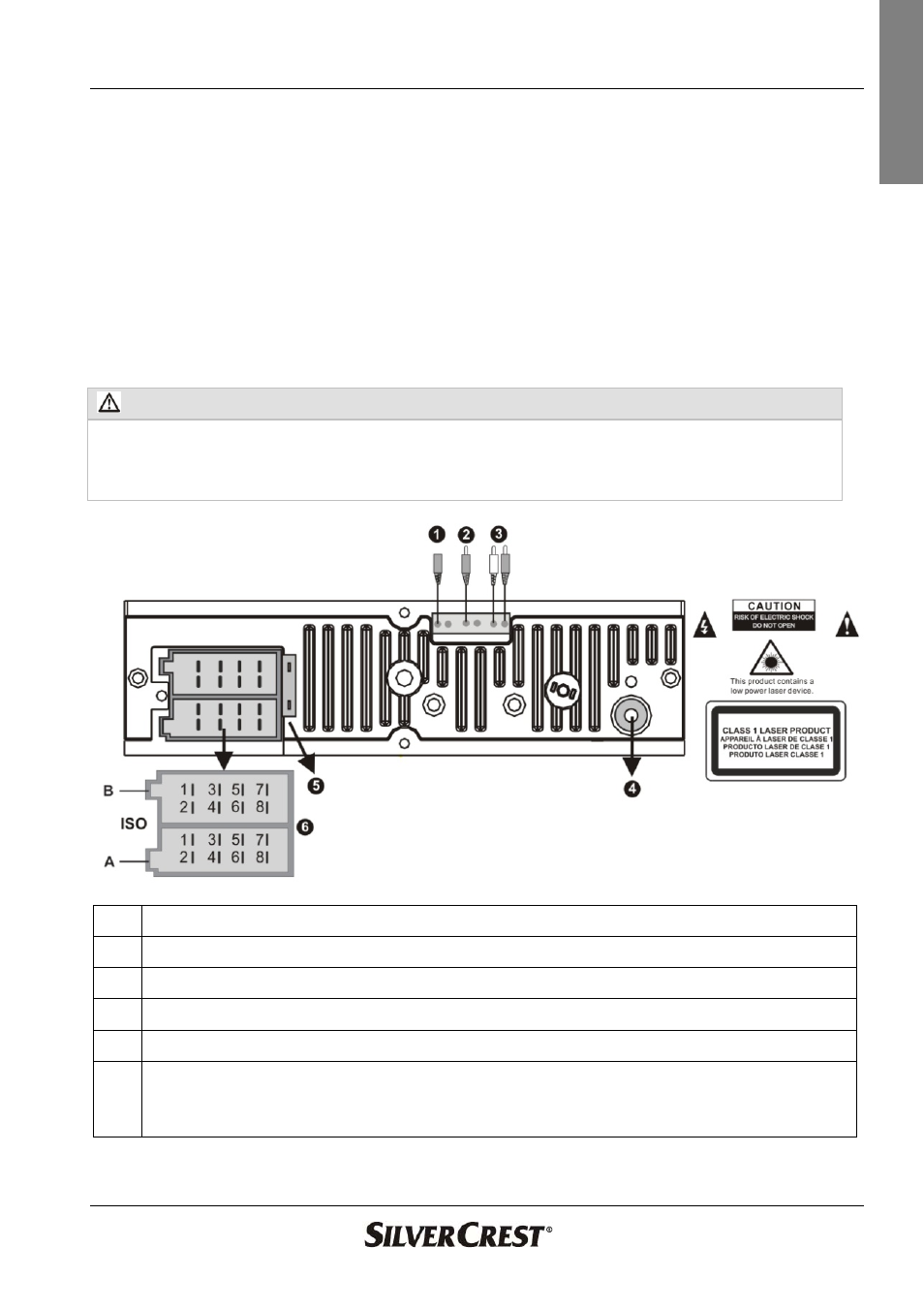

1 Prise jack pour le microphone externe
2 Connexion OUT (sortie) pour le caisson de graves
3 Connexion LINE OUT (sortie ligne) rouge/blanc (p. ex. pour un amplificateur)
4 Prise antenne
5 Fusible plat (15 A)
6 Connexions ISO pour l'alimentation électrique (ISO-A) et les haut-parleurs
(ISO-B ; voir le schéma page suivante)
