110
Le YP-100 peut être suspendu au plafond ou fixé à une autre surface pour être raccordé à
un projecteur fixé au plafond.
z Vous devrez vous procurer le support de montage indiqué sur l’illustration suivante pour
pouvoir suspendre le YP-100 au plafond.
z Lorsque vous suspendez le YP-100 au plafond à l’aide du support de montage, il est
conseillé d’utiliser les vis fournies avec le YP-100. Si nécessaire, vous pouvez utiliser
d’autres vis dans la mesure où elles ont la longueur et le diamètre appropriés.
z Si vous préférez utiliser d’autres vis pour fixer le YP-100, utilisez le type de vis suivant.
Type de vis : M3
z Sélectionnez les vis de fixation en fonction de l’épaisseur de la plaque du support.
L’extrémité des vis ne doit pas pénétrer de plus de 2,5 mm dans le YP-100.

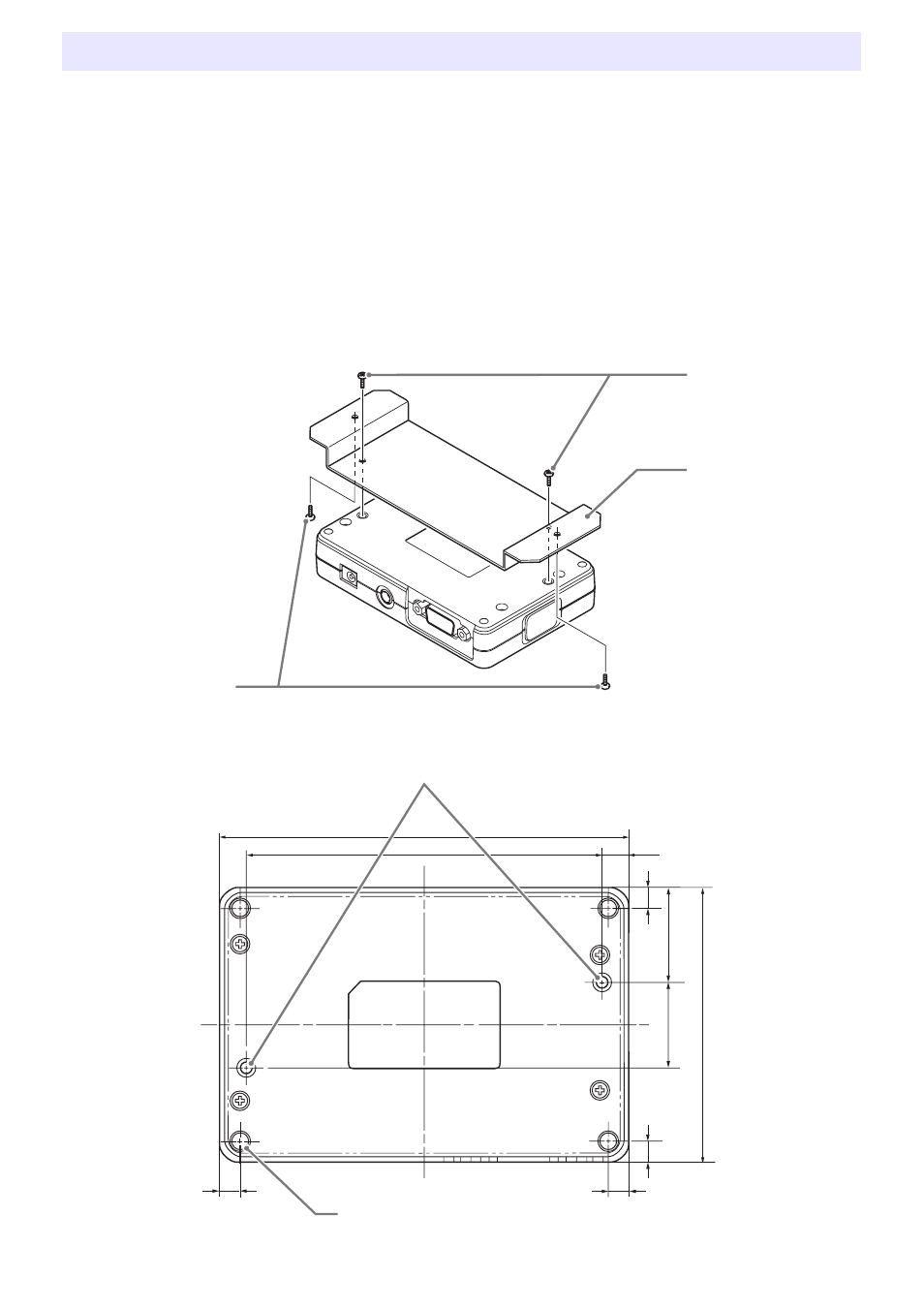

Dimensions (mm)
Montage du YP-100 au plafond
Vis du support
(vendues séparément)
Vis de fixation
Utilisez les vis fournies
avec le YP-100 ou des
vis du commerce.
Support de montage
(Épaisseur de plaque
recommandée: 1 mm)
5 5
5
5
20 65
22.5
84
97
6.5
Renfoncements (4 endroits) :
φ
5 mm (MIN)
Orifices pour les vis
