F-11
Préparatifs
Procédez de la façon indiquée dans cette section pour ajuster les images projetées des deux projecteurs
de sorte qu’elles aient approximativement la même taille et soient à la même position sur l’écran cible
(écran, mur ou autre surface utilisée pour la projection après l’installation du système de projecteurs).
z Lorsque les réglages initiaux de la boîte de commande ont été configurés, effectuez les opérations
suivantes.
z Pour savoir quel est le projecteur A et quel est le projecteur B, reportez-vous à « Câblage » (page F-7).
Pour régler les positions des deux projecteurs
1. Si vous avez coupé l’alimentation après avoir effectué toutes les opérations
mentionnées dans « Pour configurer les réglages initiaux de la boîte de
commande » (page F-10), allumez la boîte de commande.
Réglage 1 : Alignement approximatif des deux écrans de projection
2. Mettez le couvercle d’objectif sur l’objectif du projecteur B seulement pour que
seule l’image du projecteur A soit projetée sur l’écran.
3. Effectuez les opérations suivantes pour ajuster la position et la taille de l’image du
projecteur A de manière à ce qu’elle sorte légèrement des bords de l’écran cible,
comme indiqué sur l’image « Après le réglage » ci-dessus.
4. Enlevez le couvercle d’objectif de l’objectif du projecteur B pour que son image soit
projetée.
Réglage des positions des deux projecteurs
Effectuez les opérations suivantes avec la télécommande de la boîte de commande (YT-200).
Notez qu’elles ne peuvent pas être effectuées avec la télécommande des projecteurs (YT-120).
3

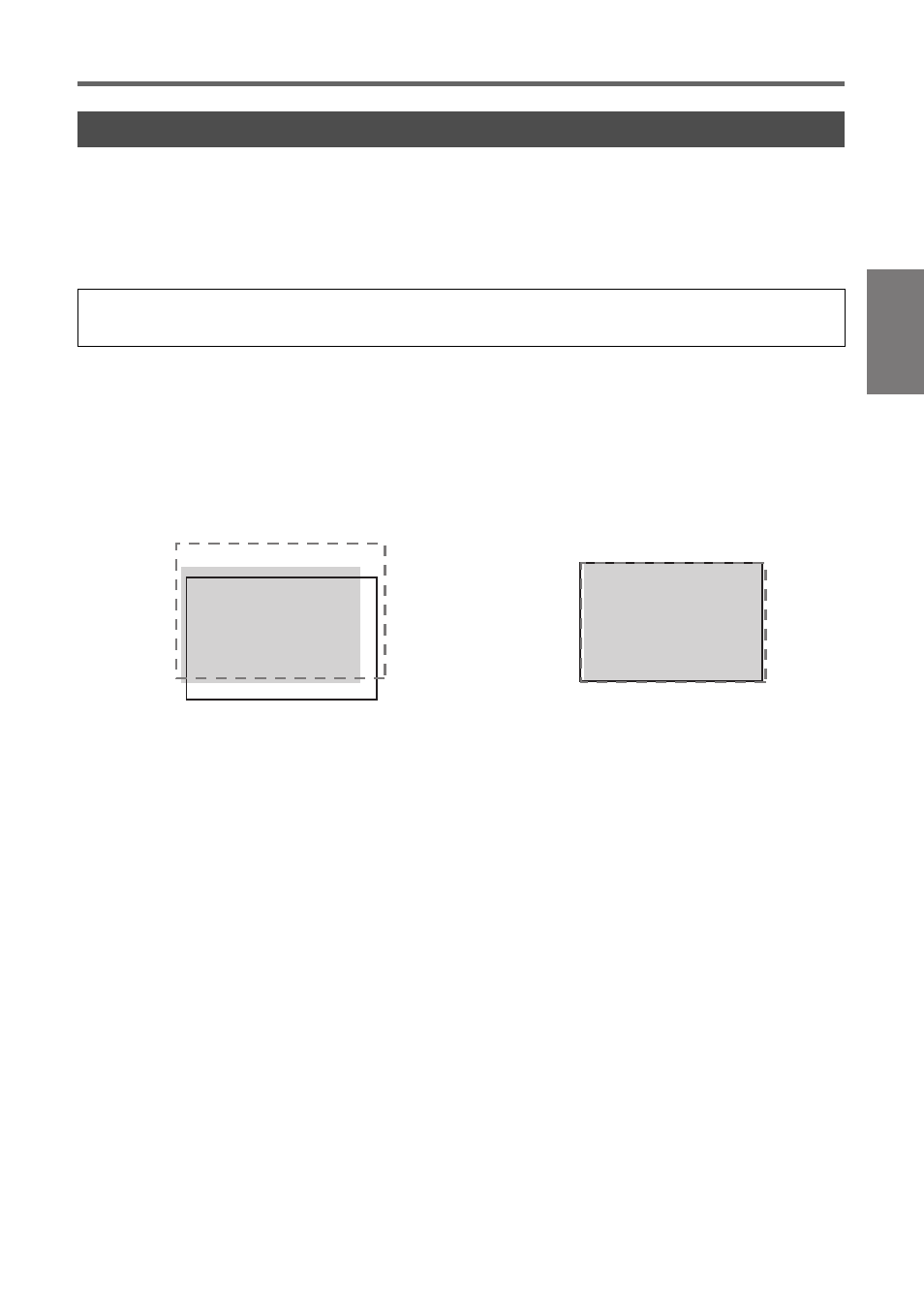

Avant le réglage Après le réglage
(1) Déplacez le coffret pour changer son orientation.
(2) Réglez le zoom du projecteur A.
Écran cible
Image du projecteur B
Image du projecteur A
Écran cible
