Préparatifs
F-12

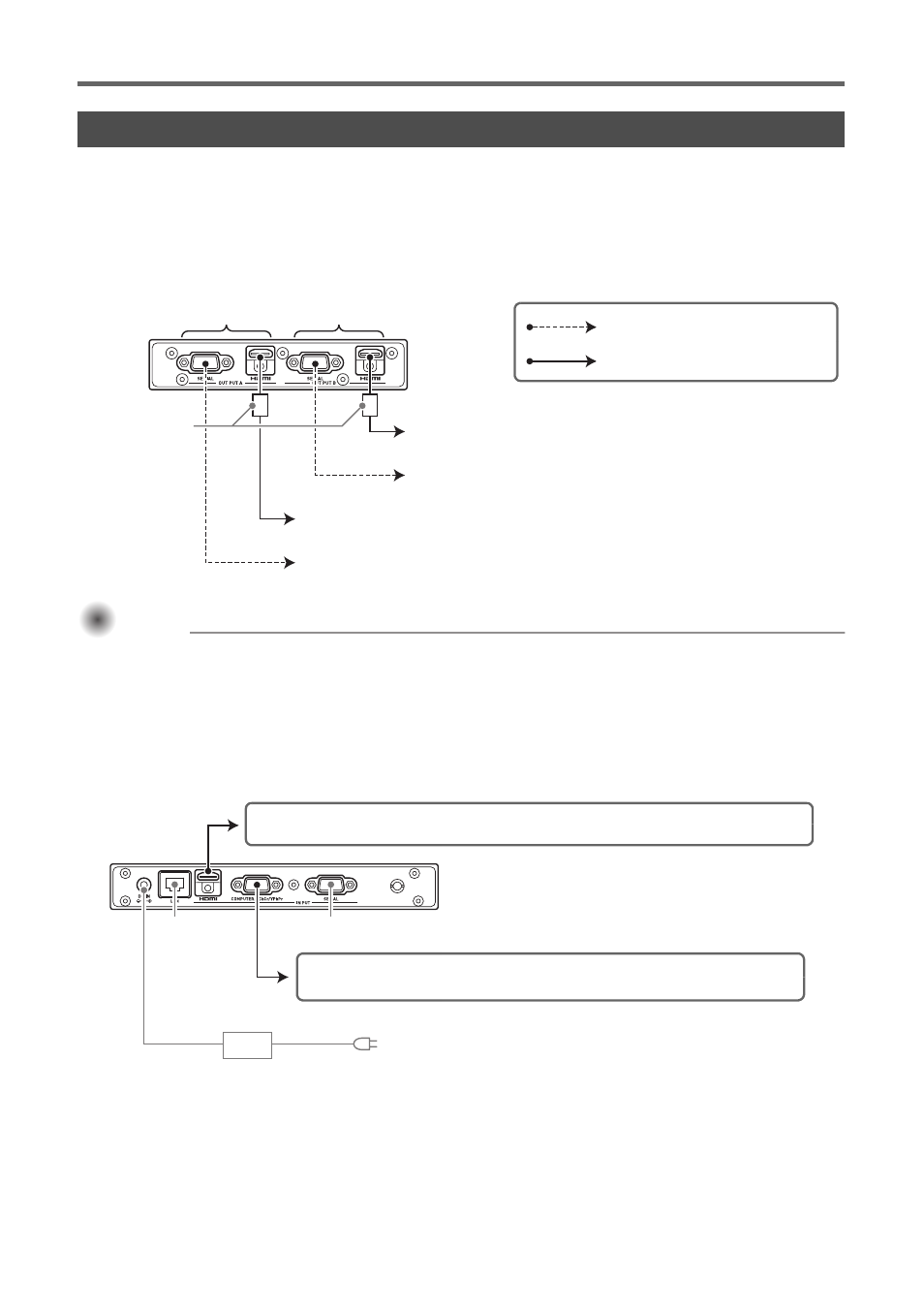

Les prises sur les côtés et à l’arrière de la boîte de commande se raccordent à la source d’alimentation
et aux dispositifs indiqués ci-dessous.
Côté de la boîte de commande : Raccordez un ou deux projecteurs.
Lorsque la boîte de commande est raccordée à un projecteur par un câble HDMI fourni, branchez la fiche
du câble la plus proche du noyau de ferrite sur le port HDMI de la boîte de commande.
Important ! Important ! Important !
z Si vous raccordez un seul projecteur, utilisez les prises du groupe OUTPUT A.
z Si vous raccordez deux projecteurs, le projecteur raccordé aux prises du groupe OUTPUT A est
désigné comme « Projecteur A » et le projecteur raccordé aux prises du groupe OUTPUT B est
désigné comme « Projecteur B ». Par la suite, lors du paramétrage et des réglages, la distinction
sera faite entre Projecteur A et Projecteur B.
Arrière de la boîte de commande : Raccordez l’adaptateur secteur et le dispositif servant de source
d’entrée.
Câblage
*1 Pour contrôler le système de projecteurs depuis un dispositif externe via un réseau LAN, utilisez un
câble LAN du commerce pour relier cette prise à la prise LAN du dispositif externe.
*2 Pour contrôler le système de projecteurs depuis un dispositif externe via une connexion RS-232C,
utilisez un câble série (croisé) du commerce pour relier ce port au port série du dispositif externe.
Groupe OUTPUT A Groupe OUTPUT B
Utilisez un câble RS-232C du
commerce pour le raccordement
Utilisez un câble HDMI fourni pour le
raccordement
Raccordez au port HDMI du second projecteur.
Raccordez au port RS-232C du second projecteur.
Raccordez au port HDMI du premier projecteur.
Raccordez au port RS-232C du premier projecteur.
Noyau de ferrite
Raccordez l’adaptateur secteur et la fiche fournis à une prise secteur.
*1 *2
Utilisez un câble HDMI du commerce pour le raccordement au port de sortie HDMI du
dispositif servant de source.
Utilisez un câble du commerce pour le raccordement à la prise de sortie RGB ou à
la prise de sortie à composantes du dispositif servant de source.
