Casio PX-830 Manuel d'utilisation
Page 36
F-34
Préparatifs

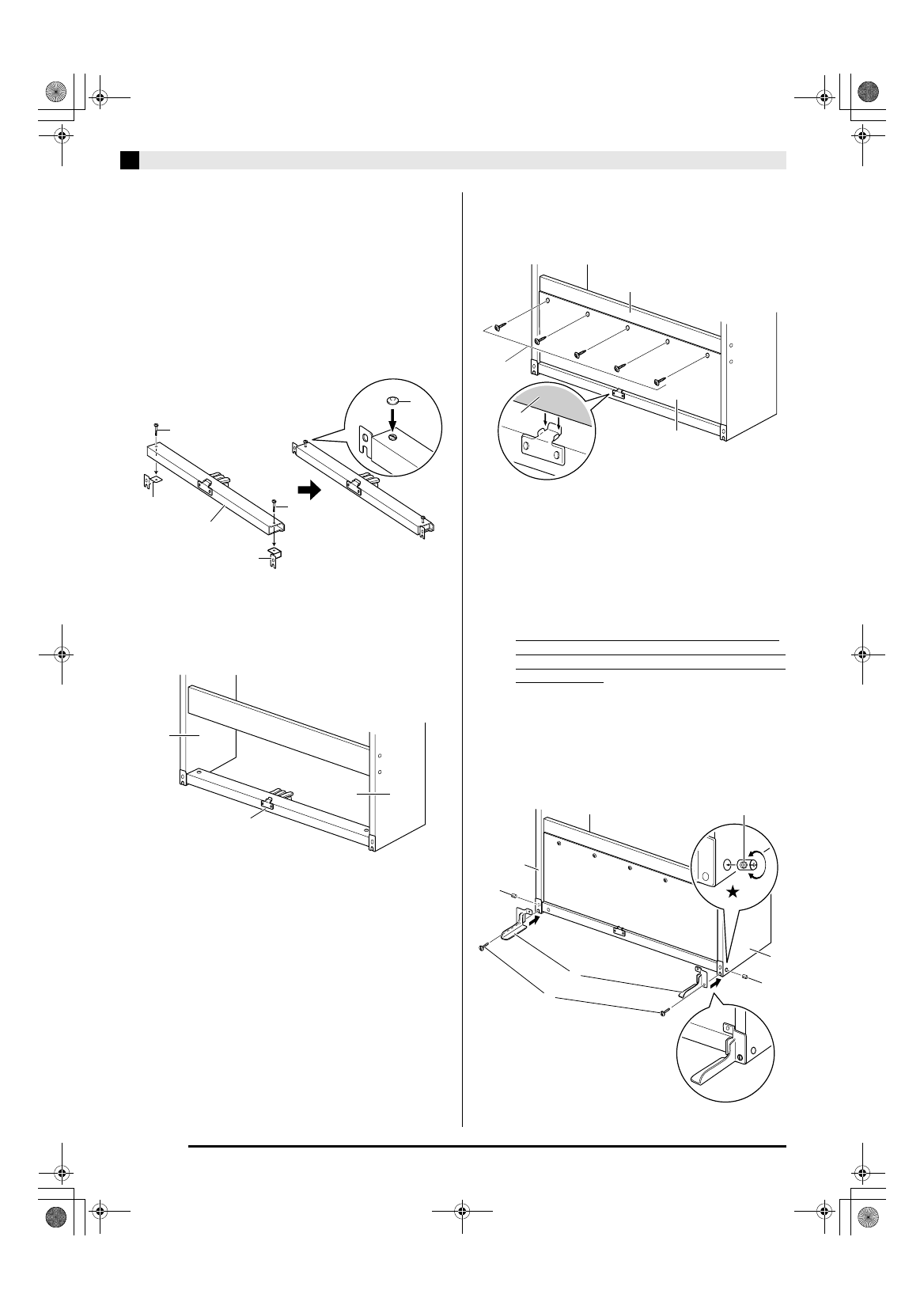

6.
Après vous être assuré que toutes les vis
étaient bien serrées, retirez le matériau
d’emballage et relevez le support.
•
Après avoir relevé le support, recouvrez chacune des
huit vis installées jusqu’à présent avec les capuchons
de vis
G
.
7.
Rattachez les ferrures
M
au bloc pédales
E
et fixez-les temporairement avec des vis
J
.
•
Recouvrez les têtes de vis avec les capuchons de
vis
O
.
8.
Rattachez le bloc pédales
E
aux panneaux
latéraux
A
et
B
, comme indiqué sur
l’illustration ci-dessous.
•
Ne serrez pas encore les vis.
9.
Fixez le panneau arrière
D
au panneau
arrière
C
.
•
Serrez les vis
I
dans les cinq trous du panneau
arrière
D
.
10.
Fixez les ferrures
N
aux panneaux latéraux
A
et
B
. Utilisez les deux vis
H
et deux cosses
de raccordement
P
pour fixer chaque ferrure.
•
Insérez d’abord les cosses de raccordement
P
dans
les panneaux latéraux. À ce moment, assurez-vous
que le trou de vis de la cosse de raccordement est
horizontal (ouvertures vers la gauche et la droite).
•
Fixez les ferrures
N
avec les vis
H
.
Si vous ne parvenez pas à insérer une vis
H
dans le
trou de vis de la cosse de raccordement
P
, utilisez un
tournevis pour faire tourner la cosse de raccordement
( sur la Figure).
*
ATTENTION
• Ne forcez jamais lorsque vous serrez les vis !
Si vous serrez une vis
H
en forçant lorsque la
cosse de raccordement
P
n’est pas orientée
correctement, le filetage de vis risque d’être
endommagé.
M
-(b)
M
-(a)
E
J
J
O
A
B
E
I
5
X
C
D
D
N
H
P
A
B
P
Trou de vis
