Assemblage du support
F-37

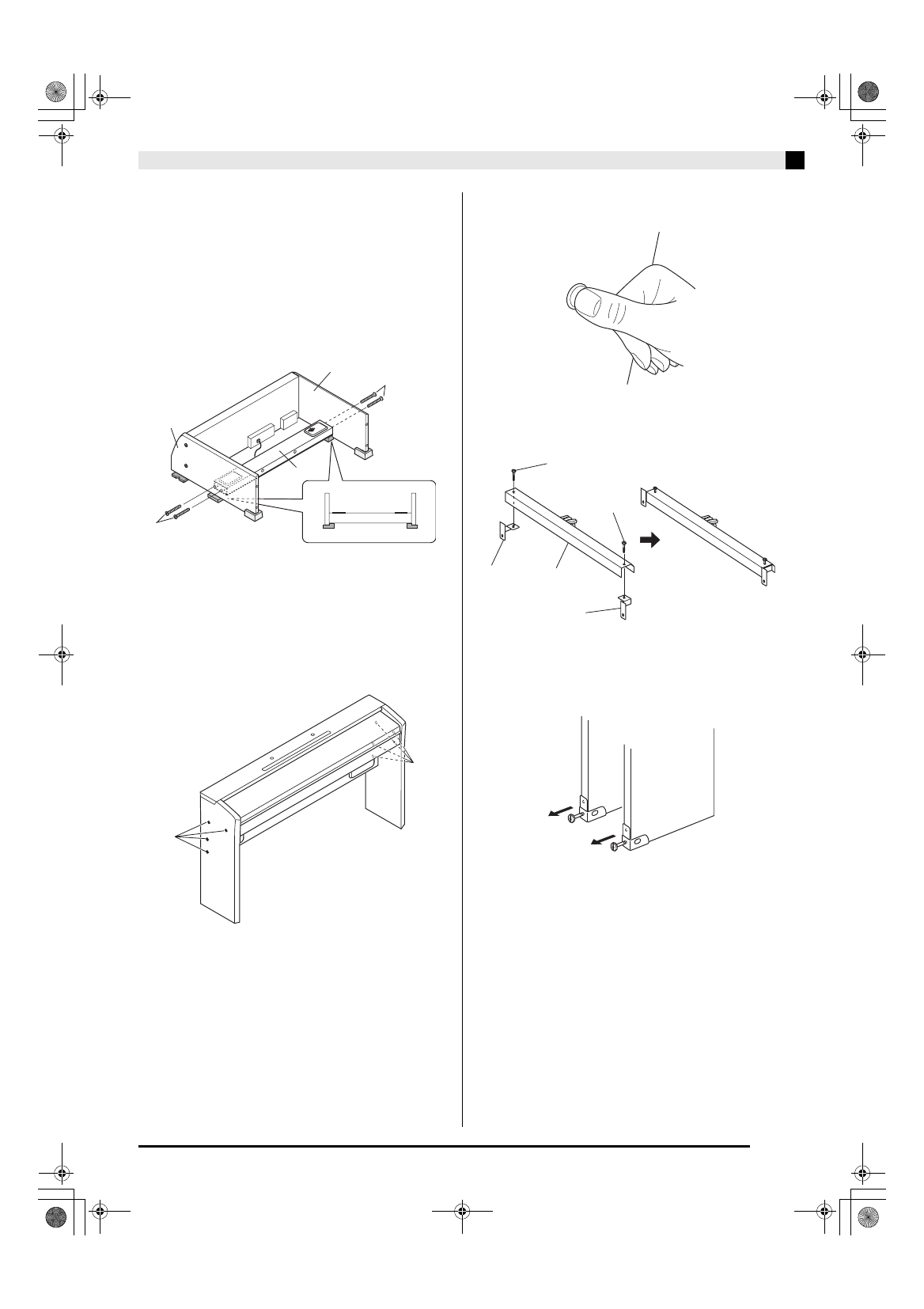

3. En laissant l’enceinte C sur son côté, comme
indiqué sur l’illustration, fixez les panneaux A
et B à l’enceinte C. Fixez les panneaux
latéraux avec quatre vis D.
• Alignez les orifices des vis de l’enceinte C sur les
orifices des vis sur les panneaux latéraux avant de
mettre les vis D.
• Serrez partiellement les vis sur le côté de l’enceinte C,
puis serrez à fond les vis sur l’autre côté.
• Serrez ensuite à fond les vis partiellement serrées.
• Vous pouvez aussi installer l’enceinte C de sorte
qu’elle soit orientée vers l’arrière du support.
4. Après vous être assuré que toutes les vis
étaient bien serrées, retirez le matériau
d’emballage et relevez le support.
• Recouvrez chaque vis des panneaux latéraux avec les
capuchons de vis E.
• Insérez les capuchons de vis aux endroits indiqués
sur l’illustration et appuyez à fond dessus.
5.
Rattachez les ferrures I au bloc pédales F
et fixez-les temporairement avec des vis G.
6.
Retirez les vis retenant les angles métalliques
en place sur les coins arrière (les coins
opposés au pianiste) des panneaux latéraux.
B
C
A
D
D
E
E
I -(a)
I -(b)
F
G
G
