F-28

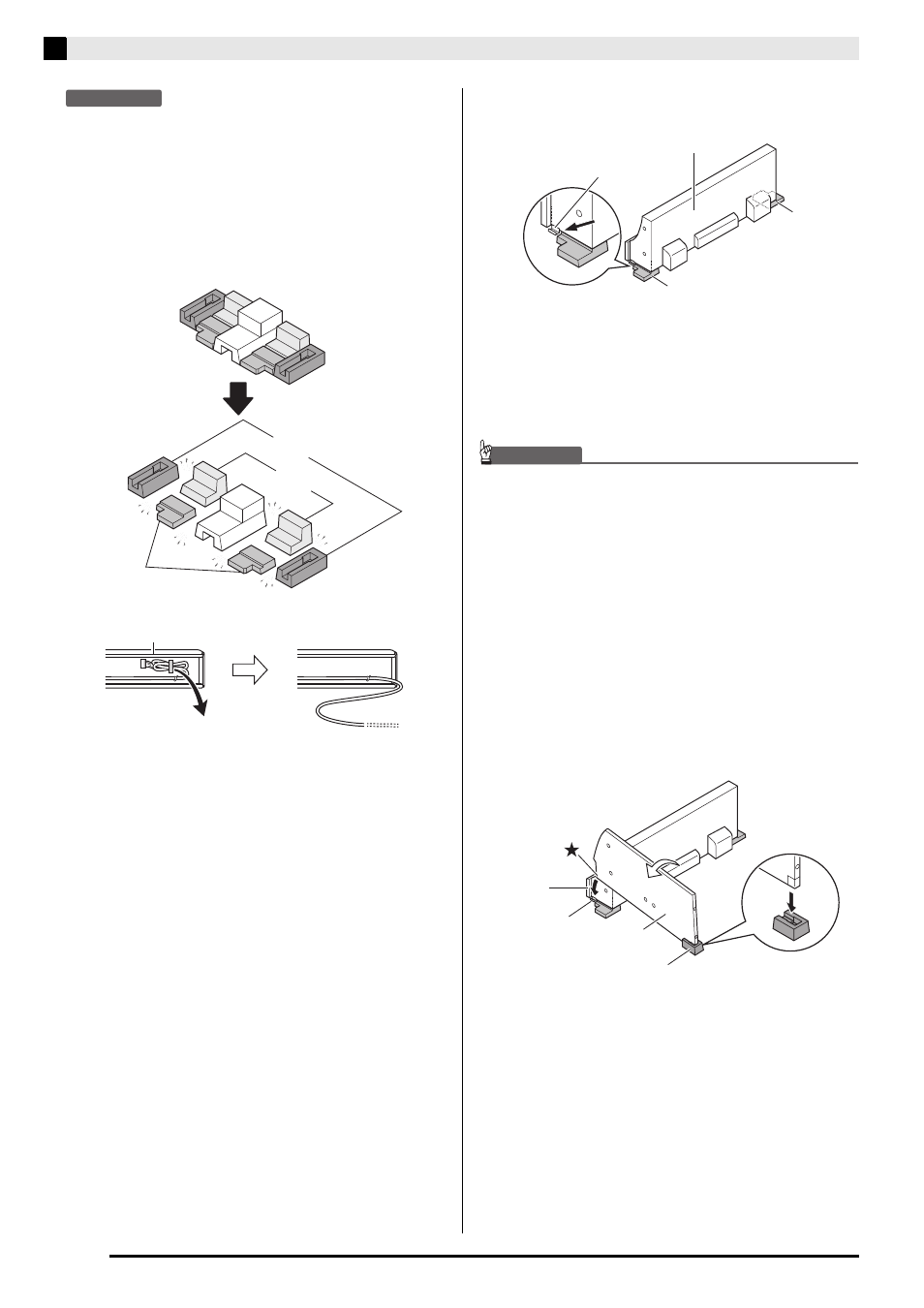

Assemblage du support
PRÉPARATIFS
• Avant d’assembler le support, divisez le matériau
d’emballage en mousse polystyrène L en plusieurs
morceaux, comme indiqué sur l’illustration
suivante. Après l’avoir divisé, vous devez obtenir en
tout six morceaux désignés par L
-(a) , L -(b) et L -(c) .
Ces morceaux vous serviront à assembler le support.
• Si vous n’avez pas le matériau d’emballage pour une
raison quelconque, utilisez un journal ou quelque
chose d’épais.
• Sortez le câble du bloc pédales F.
1.
Posez le piano numérique sur les deux
morceaux de mousse
L -(a) .
* Assurez-vous que les bords des ferrures des deux
côtés du piano numérique sont au niveau du haut des
morceaux de mousse.
2.
Effectuez les étapes suivantes pour fixer le
panneau latéral
A au piano numérique.
IMPORTANT !
• Lorsque vous insérez le coin du panneau latéral
dans la ferrure sur le côté du piano numérique à
l’étape (2-3) ci-dessous, prenez soin de ne pas
endommager le coin du panneau latéral (
).
N’essayez jamais d’insérer le panneau latéral dans
la ferrure sans l’incliner auparavant comme indiqué
à l’étape (2-2). Vous risqueriez d’endommager le
coin.
L
-(a)
L
-(b)
L
-(c)
F (2-1) Sur le panneau latéral A , repérez le coin muni
d’une pièce métallique et insérez ce coin dans le
morceau de mousse
L -(b) .
(2-2) Inclinez légèrement le panneau latéral A comme
indiqué par la flèche sur l’illustration.
(2-3) Tout en gardant le panneau latéral A incliné,
insérez avec précaution le coin opposé ( ) dans la
ferrure sur le côté du piano numérique.
L
-(a)
L
-(a)
Ferrure
*
Dessous du piano numérique
L
-(b)
A
(2-1)
(2-2) (2-3)
Ferrure
