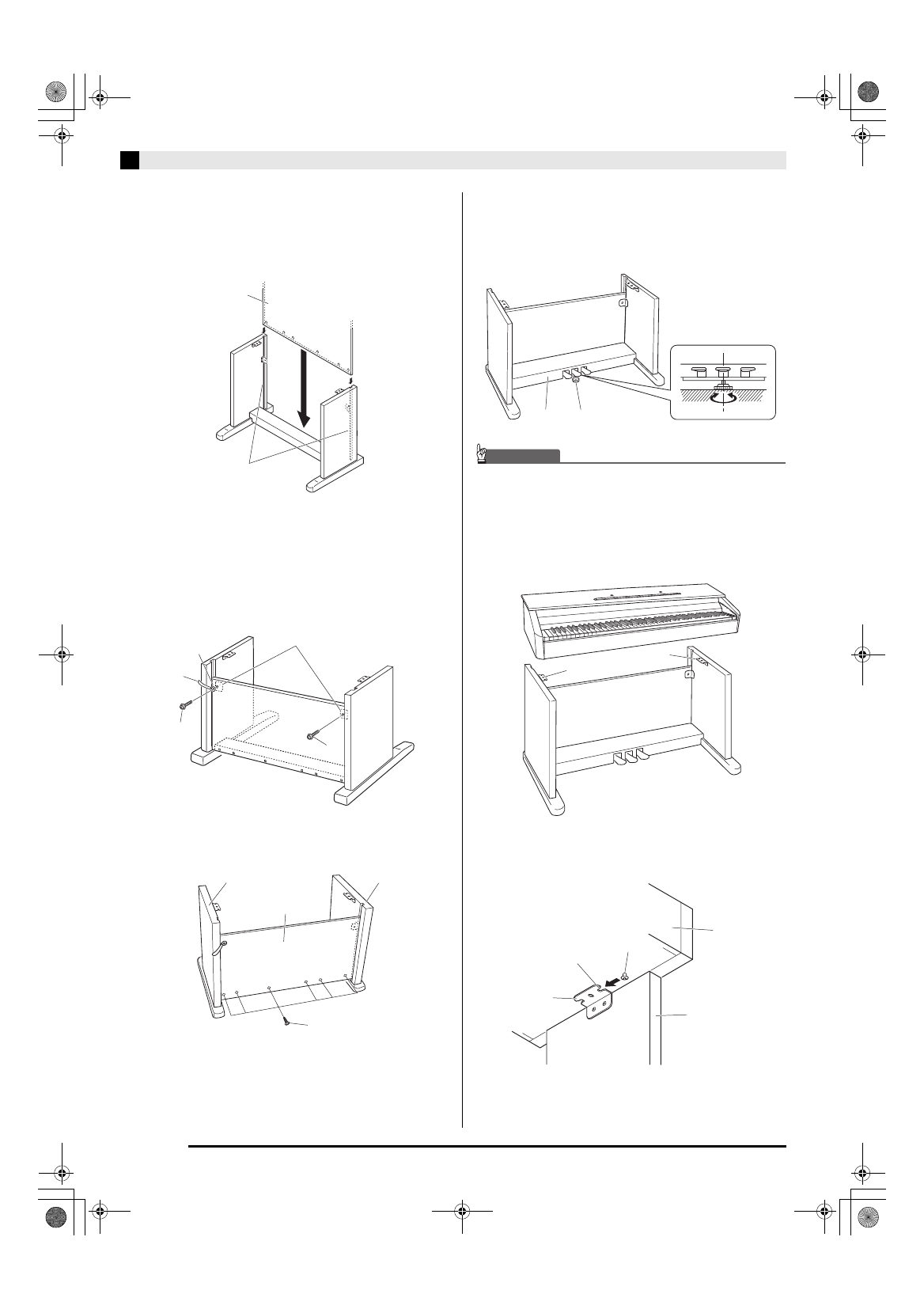

Assemblage du support
2.
Faites glisser le panneau arrière C dans les
rainures 4 des panneaux latéraux.
• Lorsque le panneau arrière C a été mis en place, les
trous de vis doivent être alignés sur ceux de la
traverse D.
3.
Utilisez les deux vis I pour fixer les bords
supérieurs gauche et droit du panneau arrière
C aux ferrures 5 des panneaux latéraux A et
B.
• Au point 6, posez le clip G sur la vis I avant
d’installer la vis.
4.
Ensuite, fixez le bas du panneau arrière C
avec les six vis F.
5.
Ajustez la vis de réglage de hauteur 7 pour
que la traverse D soit supportée et ne
s’abaisse pas quand les pédales sont
actionnées.
IMPORTANT !
• La traverse D peut être endommagée par la
pression des pédales si la vis de réglage de hauteur
7 n’est pas ajustée. Veillez à toujours ajuster la vis
de réglage de hauteur 7 avant d’actionner les
pédales.
6.
Posez le piano sur le support.
• À ce moment les vis sous le piano 8 devraient
s’emboîter dans les échancrures des ferrures de
support 9.
C
4
5
I
I
6
G
C
F
A B
7 D
9
9
9
8
Échancrure de la ferrure
Arrière du piano
Panneau latéral du
support
