3-10
Mise en service

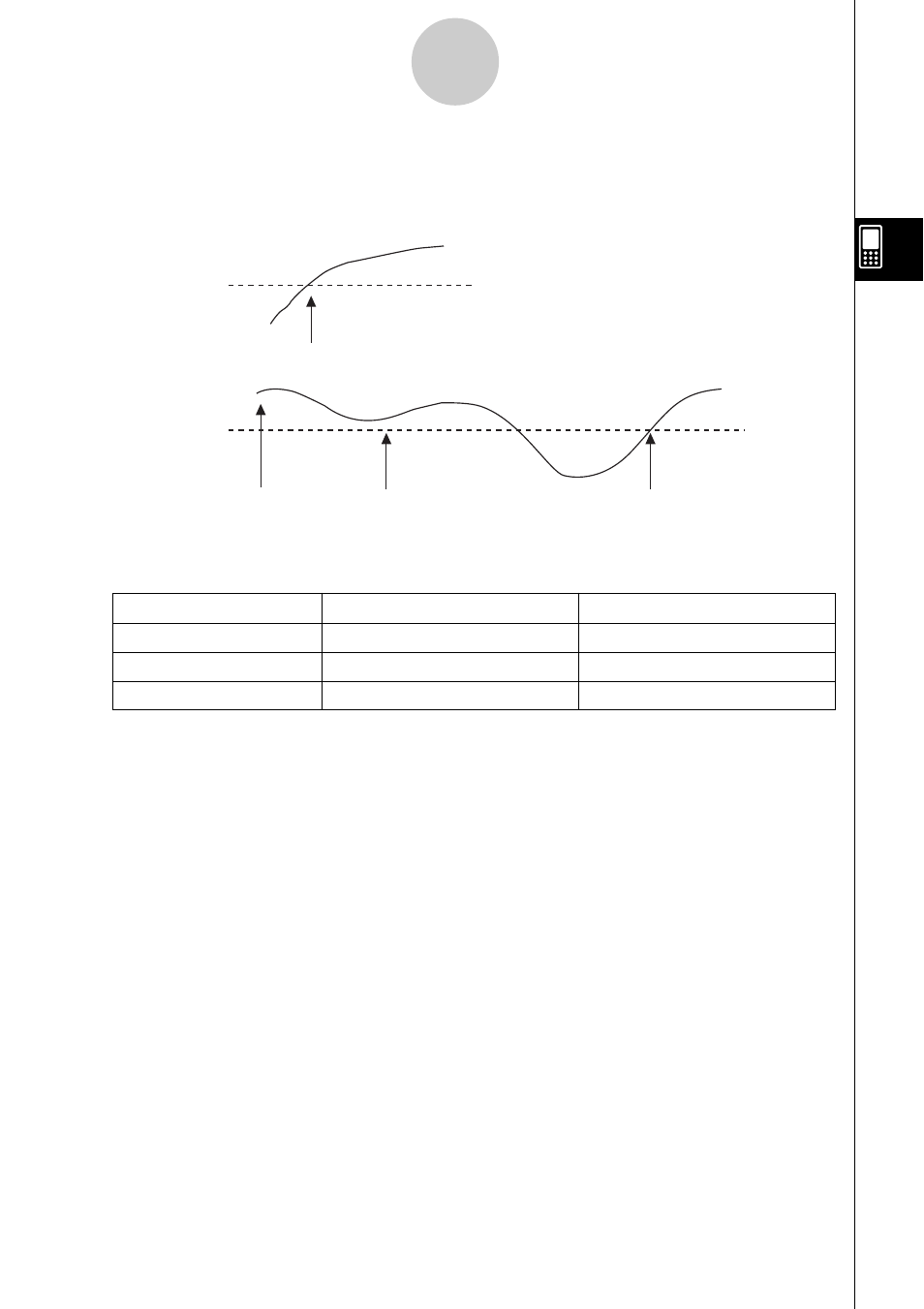

Les courbes ci-dessous sont obtenues lorsque l’échantillonnage est déclenché alors que
[Rising] est spécifié pour [Trigger Edge]. Les courbes montrent les changements des valeurs
échantillonnées dans le temps, et l’extrémité gauche de la courbe correspond au moment où
l’échantillonnage est exécuté.
Valeur du seuil
Valeur du seuil
Echantillonnage déclenché
Echantillonnage pas
encore déclenché
Echantillonnage pas
encore déclenché
Echantillonnage déclenché
(seuil croisé par la tranche ascendante)
Déclencheur SONIC
Autre paramètre Réglage par défaut Plage
Sensor Motion (fixe) —
Trigger Threshold 1 Meter 0 à 8 mètres
Trigger Level Above Above, Below
Sensor : Le détecteur est toujours [Motion] pour ce type de déclencheur.
L’échantillonnage est déclenché par le signal fourni par le détecteur de
mouvement connecté au canal SONIC. Le moment où l’échantillonnage
est déclenché est déterminé par les deux paramètres suivants.
Trigger Threshold : Spécifiez une valeur pour le seuil de déclenchement de
l’échantillonnage.
Trigger Level : Sélectionnez [Above] (n’importe quelle valeur supérieure à [Trigger
Threshold]) ou [Below] (n’importe quelle valeur inférieure à [Trigger
Threshold]) pour ce paramètre.
Conseil
• Avec ce déclencheur, le déclenchement de l’échantillonnage dépend entièrement de la valeur du
signal, c’est-à-dire si la valeur actuelle est supérieure ou inférieure à la valeur de déclenchement.
Lorsque [Above] est spécifié, l’échantillonnage commence immédiatement si la valeur du signal
est déjà supérieure à la valeur du seuil au moment où l’échantillonnage est exécuté.
• Lorsque vous spécifiez le seuil de déclenchement, veillez à spécifier une valeur représentant un
changement relativement important pour la valeur actuellement ou normalement mesurée. Une
valeur trop proche de la valeur actuellement ou normalement mesurée peut rendre le
déclenchement problématique.
