F-18
Raccordements
Prise casque/sortie
(PHONES/OUTPUT)
PRÉPARATIFS
• Avant de raccorder un casque ou un autre appareil à
cette prise, veillez à réduire le volume du clavier et de
l’appareil raccordé. Vous pouvez régler leur volume une
fois que l’appareil est raccordé.

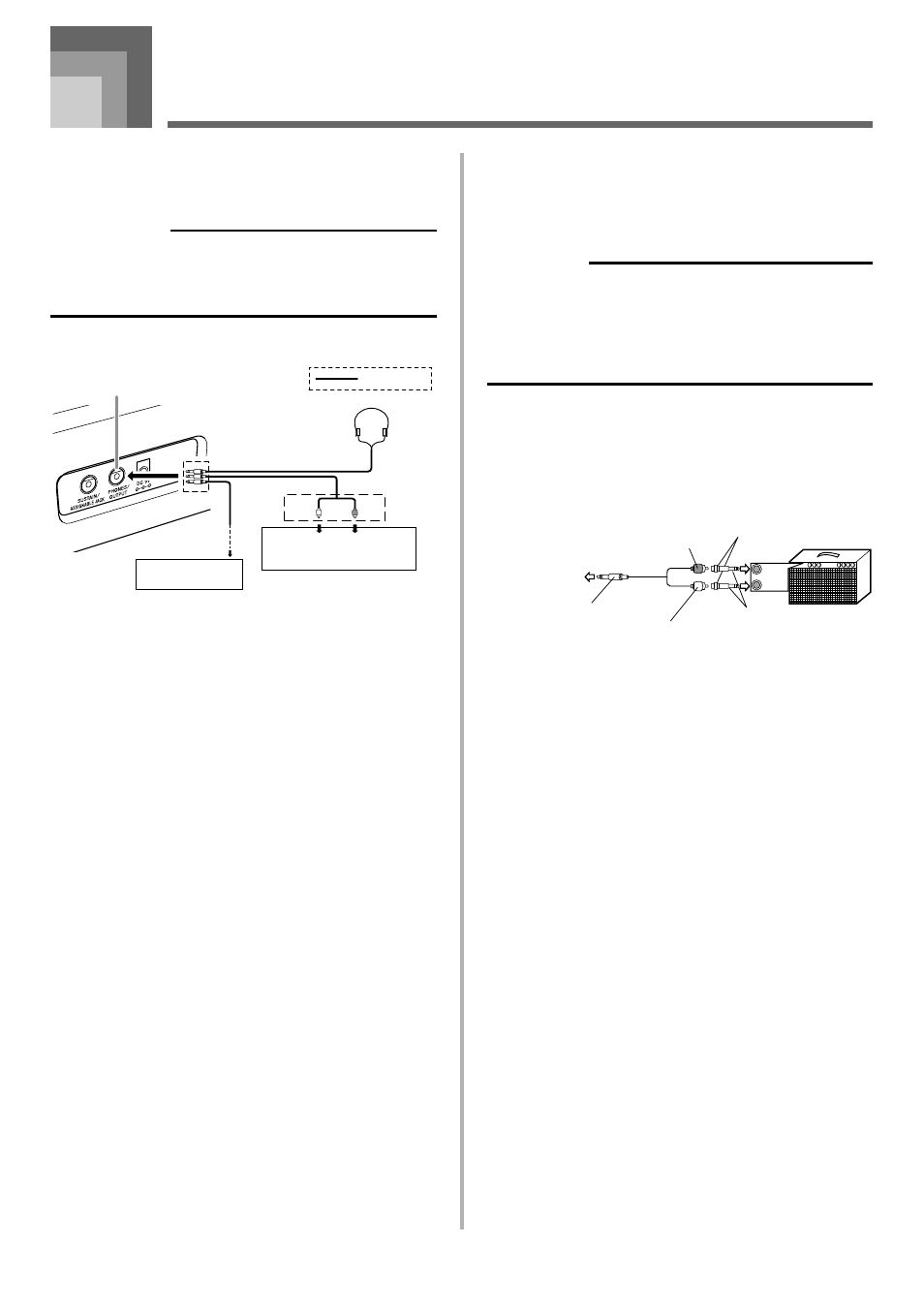

[Panneau arrière]
1
Blanche Rouge
Fiche
miniature
GAUCHE DROITE
AUX IN ou une prise similaire
de l’amplificateur audio
2
Fiche standard stéréo
Liaison audio
Prise PHONES/OUTPUT
Amplificateur de
clavier, guitare, etc.
3
Raccordement du casque (Figure 1)
Quand le casque est raccordé, les haut-parleurs du clavier
sont désactivés, ce qui vous permet de jouer même tard la
nuit sans déranger personne.
Appareil audio (Figure 2)
Raccordez le clavier à un appareil audio à l’aide d’un cordon
de liaison équipé d’une fiche standard à une extrémité et de
deux fiches miniatures à l’autre extrémité. Ce type de cordon
est disponible dans le commerce. Notez que la fiche standard
que vous raccordez au clavier doit être une fiche stéréo, sinon
vous ne pourrez entendre le son que d’un seul canal stéréo.
Avec cette configuration, vous devez régler normalement le
sélecteur d’entrée de l’appareil audio sur l’entrée (en principe
AUX IN ou similaire) sur laquelle le cordon du clavier est
raccordé. Consultez la documentation fournie avec l’appareil
audio pour les détails.
INPUT 1
INPUT 2
Prises miniatures
Fiche miniature (rouge)
Fiche miniature (blanche)
Fiches standard
Fiche standard stéréo
Amplificateur de
guitare ou clavier
A la prise
PHONES/OUTPUT
du clavier
Raccordement à un ordinateur ou
à un autre appareil
Vous pouvez aussi raccorder le clavier à un ordinateur. Voir
“Raccordement à un ordinateur” à la page F-49 pour les
détails.
Amplificateur d’instrument de musique (Figure 3)
Utilisez un cordon de liaison en vente dans le commerce pour
raccorder le clavier à un amplificateur d’instrument de musique.
REMARQUE
• Veillez à utiliser un cordon de liaison ayant une fiche
stéréo standard à l’extrémité qui est raccordée au clavier
et un connecteur deux canaux (gauche et droit) pour le
raccordement à l’amplificateur. Si le cordon n’est pas
équipé des prises adéquates, l’un des canaux stéréone
sera pas audible.
Quand vous reliez le clavier à un amplificateur d’instrument
de musique, réglez le volume du clavier à un niveau
relativement faible et faites les réglages de volume de sortie
sur l’amplificateur.
Exemple de raccordement
