Préparatifs
F-57

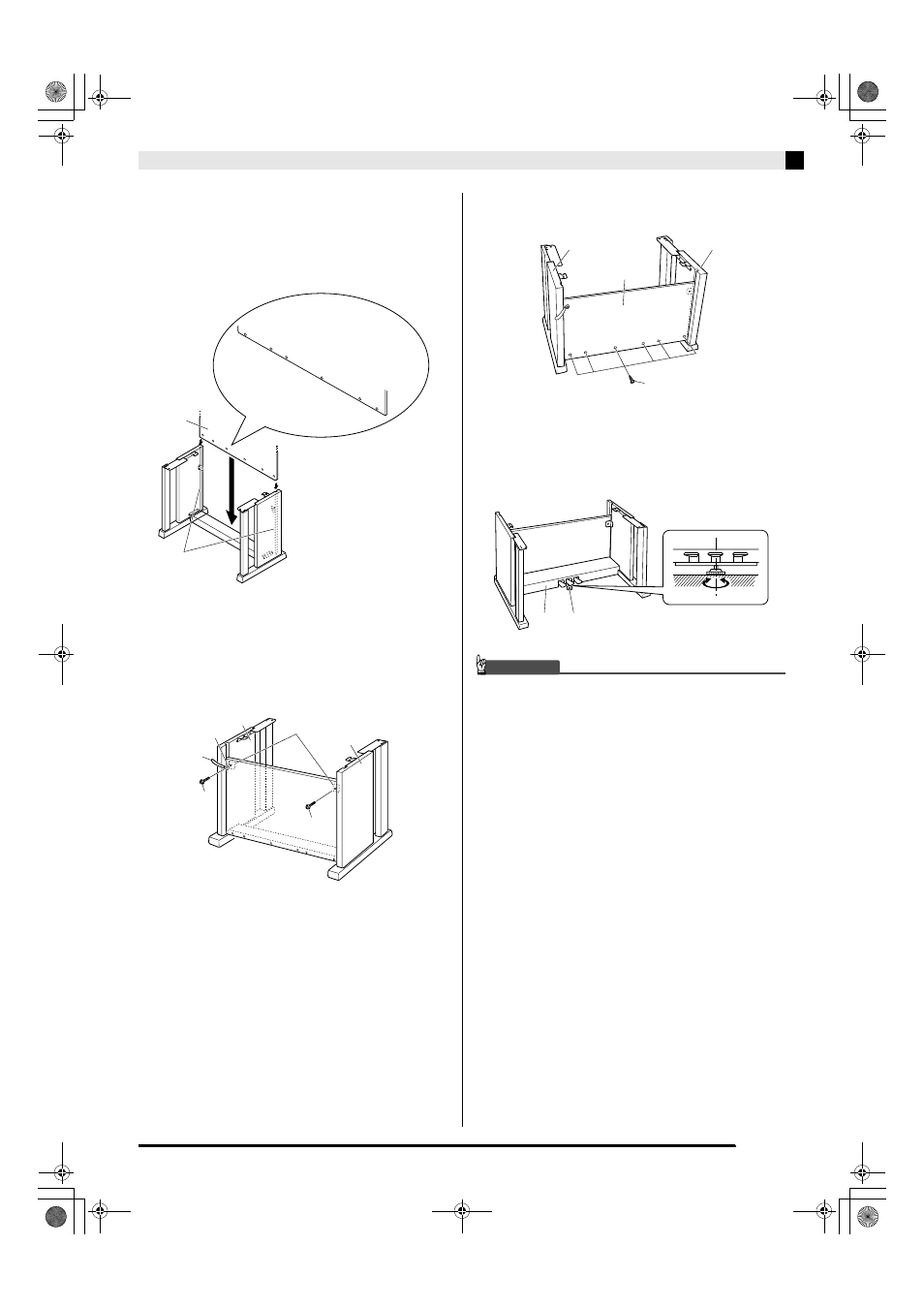

3.
Faites glisser le panneau arrière
C
dans les
rainures 4 des panneaux latéraux.
•
Avant de mettre le panneau arrière
C
, assurez-vous
que les trous de vis très espacés au bas du panneau se
trouvent à gauche (vu de l’avant du support) et les
trous peu espacés se trouvent à droite.
4.
Utilisez les deux vis
H
pour fixer les bords
supérieurs gauche et droit du panneau arrière
C
aux ferrures 5 des panneaux latéraux
A
et
B
.
•
Au point 6, posez le clip
G
sur la vis
H
avant
d’installer la vis.
5.
Ensuite, fixez le bas du panneau arrière
C
avec les six vis
F
.
6.
Ajustez la vis de réglage de hauteur 7 pour
que la traverse
D
soit supportée et ne
s’abaisse pas quand les pédales sont
actionnées.
IMPORTANT !
• La traverse
D
peut être endommagée par la
pression des pédales si la vis de réglage de hauteur
7 n’est pas ajustée. Veillez à toujours ajuster la vis
de réglage de hauteur 7 avant d’actionner les
pédales.
C
4
H
H
5
6
G
B
A
C
F
A
B
7
D
