Chapitre II Installation du téléviseur

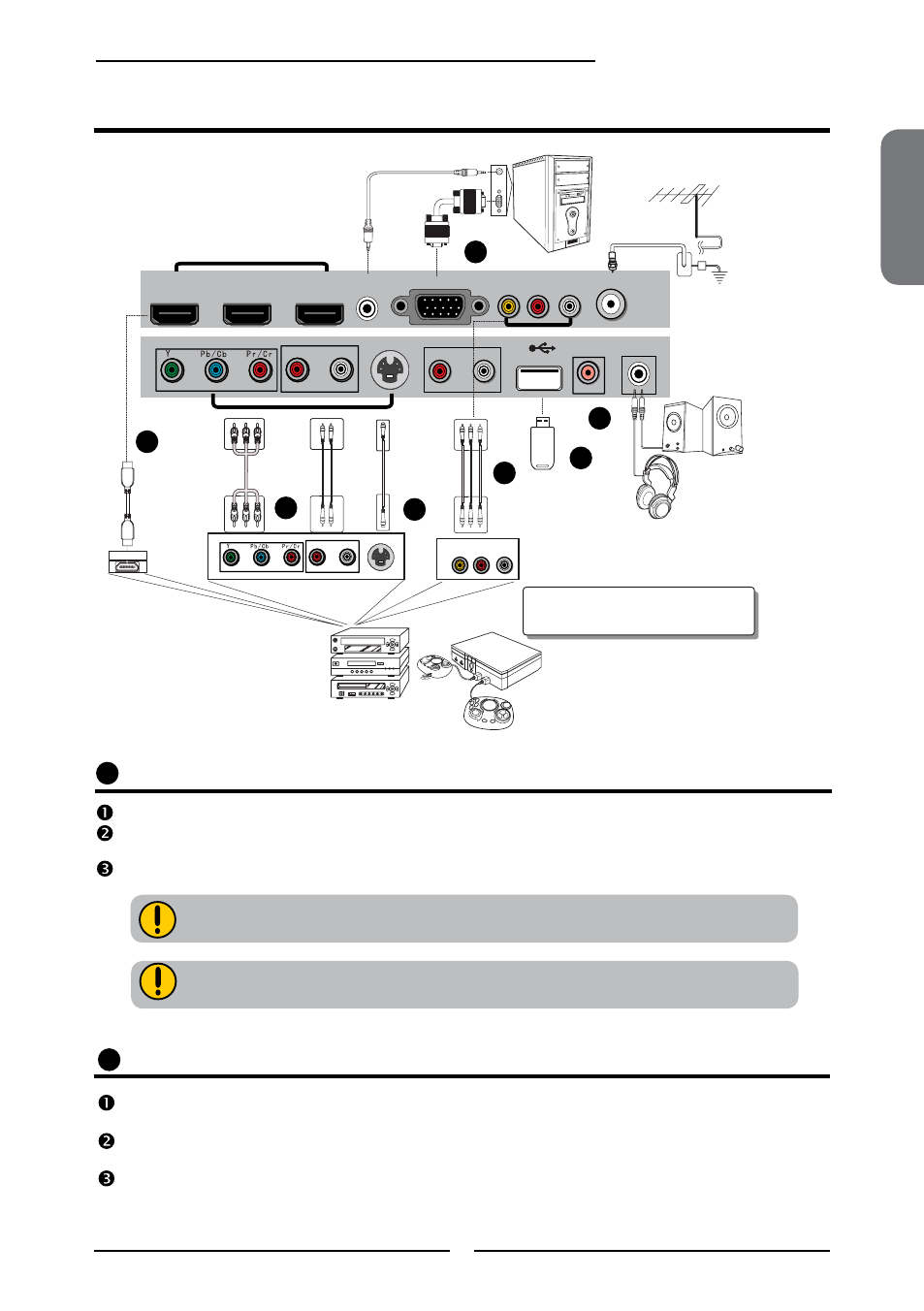

Connexion avec appareil Audio & Visual
Le connecteur HDMI fournit des signaux vidéos et audios, il n'est pas nécessaire
de connecter le câble audio.
Connexion d'un équipement AV avec un connecteur HDMI
Connecter la sortie HDMI de l'équipement AV à la prise HDMI IN du téléviseur LCD avec un câble HDMI.
Avant d'allumer l'interrupteur d'alimentation du téléviseur LCD ou des autres équipements connectés,
connecter toutes les sources d'alimentation.
Appuyer la touche INPUT de la télécommande pour sélectionner HDMI1/HDMI2/HDMI3.
A
Le connecteur HDMI qui fournit des signaux vidéos et audio n'est pas nécessaire
d’être connecté avec le câble audio.
Connexion avec PC
Connecter la prise de la sortie VGA de PC à la prise de l’entrée VGA du téléviseur LCD avec un câble
VGA.
Avant d'allumer l'interrupteur d'alimentation du téléviseur LCD ou des autres équipements connectés,
connecter toutes les sources d'alimentation.
Afin d’afficher l’appareil A/V avec l’entrée composante, appuyer à plusieurs fois la touche INPUT sur la
télécommande pour sélectionner PC.
B
Audio cable
VGA cable
HDMI
HDMI cable
1. Les images sont seulement pour l’explication.
