25

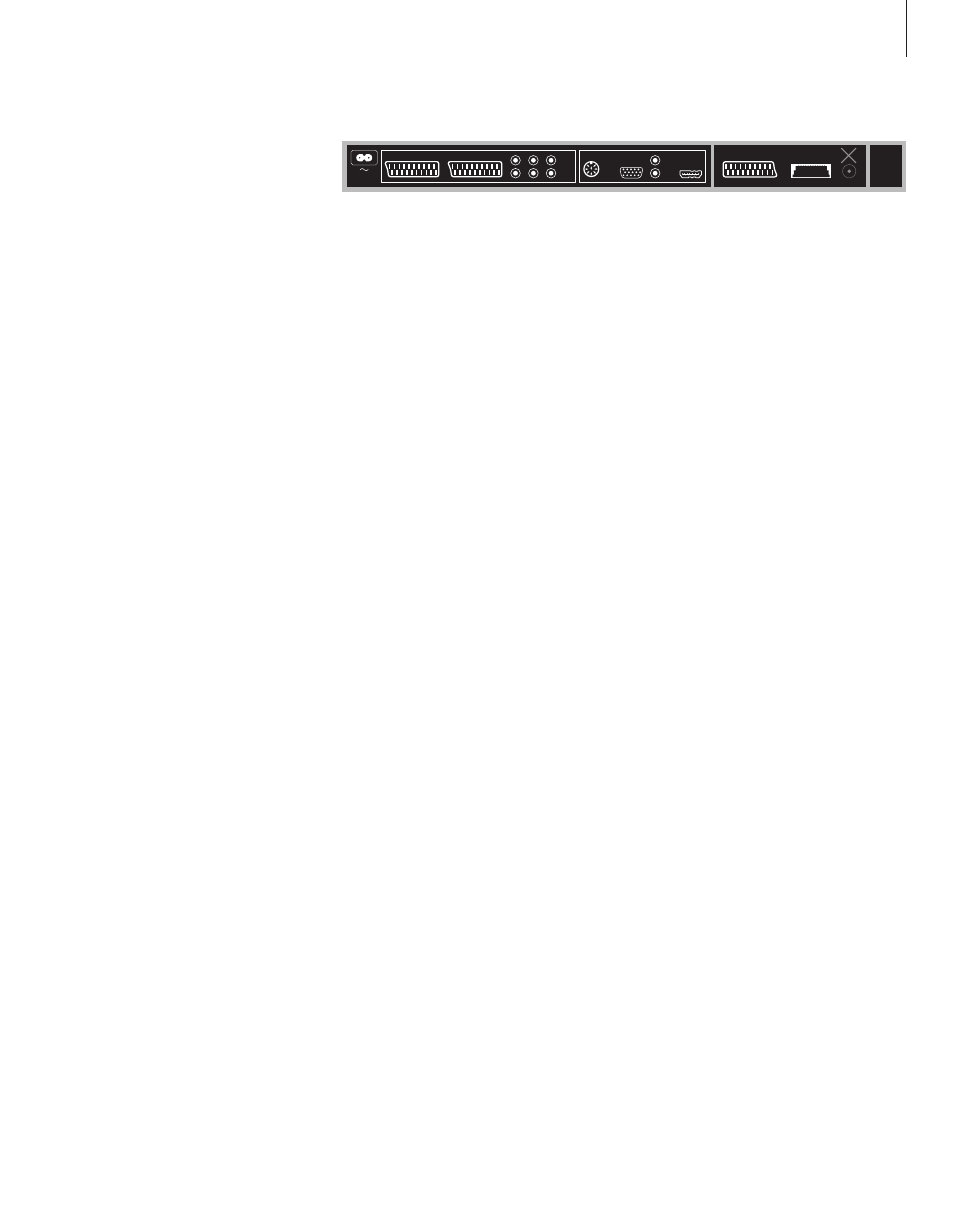

Panneau de prises
Le panneau de prises du téléviseur
permet de connecter des câbles de
signaux d’entrée ainsi que divers
équipements supplémentaires, par
exemple un enregistreur vidéo ou un
lecteur de DVD.
Les prises AV sont disponibles pour
la connexion d’équipements
supplémentaires. Tout équipement
connecté à ces prises doit être
enregistré dans le menu
CONNECTIONS. Pour plus
d’informations, reportez-vous au
chapitre « Première installation du
téléviseur », page 30.
~
Connexion au secteur.
AV 1*
Prise 21 broches pour la connexion AV d’un tuner
externe primaire (lecteur DVD, décodeur STB, etc.).
AV 2 / Y – Pb – Pr
Prise 21 broches pour la connexion AV d’un autre
appareil (lecteur DVD, décodeur STB, enregistreur,
etc.) ou d'un tuner linké.
AV3
R – L : signal de ligne gauche et droite (audio).
VIDEO : signal vidéo.
AV3 – VGA
Connecteur VGA pour la réception de graphiques
analogiques en provenance d’un ordinateur externe.
Résolutions prises en charge : 60 Hz ; 480p, 576p,
600p, 720p, 768p.
AV 4
Prise 21 broches pour la connexion AV d’autres
appareils.
POWER LINK
Prise pour la connexion d’enceintes externes
Bang & Olufsen. Connectez un répartiteur
Power Link si les enceintes branchées n'intègrent
qu'une prise Power Link.
C1 – C2
Pour des signaux de contrôle IR vers des appareils
externes connectés aux prises AV.
HDMI
(High Definition Multimedia Interface) à utiliser
avec une prise AV. Pour la connexion d'une source
vidéo HDMI ou d'un PC.
MASTER LINK
Prise pour la connexion d’un système musical
Bang & Olufsen compatible. Cette prise est
également utilisée pour la distribution BeoLink du
son dans toute la maison.
MODULATOR
Non utilisé sur cette installation.
AV 1 AV 4 MASTER LINK RF
OUT AV 2 POWER LINK AV3
VGA
HDMI
AV 2
AV 3
C1
C2
*Remarque : Un adaptateur est nécessaire pour
relier un appareil aux prises AV1, AV2 ou AV4.
