2 *DVB Le nombre et le type des prises DVB dépendent du module DVB optionnel
installé sur votre téléviseur.
VIDEO IN (AV5 – AV6)
Pour le signal vidéo. Vous pouvez brancher un
appareil photo, une caméra ou une console de
jeux sur la prise AV6.
Y – Pb – Pr (AV2 – AV3)
Pour des signaux vidéo provenant d’une source
externe, par exemple une source HDTV. La prise
peut être utilisée en conjonction avec une prise
AV ou une prise audio numérique.
SPDIF (AV1 – AV3, AV5 – AV6)
Prise d’entrée audio numérique, par exemple un
lecteur de DVD.
TTL/RS232
Utilisation uniquement dans les installations
hôtelières.
PUC 1+2
Pour un émetteur IR externe utilisé avec des
installations de type Home Cinéma ou un
extenseur HDMI.
IR IN
Pour la connexion d’un récepteur IR supplémentaire
lorsque le téléviseur est installé avec un projecteur.
STAND
Pour la connexion d’un pied motorisé.
MASTER LINK
Pour un système audio ou vidéo compatible
Bang & Olufsen. Cette prise est également utilisée
pour la diffusion du son et de l’image dans toute
la maison, via BeoLink.
Analogue (ANT.)
Prises d’entrée pour une antenne extérieure/un
réseau de télévision câblée.
CENTRE 1
Connexion d’une enceinte centrale de type
BeoLab 7. Pour plus d’informations, voir le manuel
correspondant.
POWER LINK 1–6
Connexion d’enceintes externes dans une
installation audio surround. Voir le Manuel de
l’appareil pour plus d’informations.
1 (SUB)
Pour connecter jusqu’à deux subwoofers Bang &
Olufsen. Pour ce type de connexion, un câble
répartiteur est disponible chez votre revendeur
Bang & Olufsen.
USB (AV6)
Pour la connexion d’un périphérique USB, afin de
parcourir vos photos numériques ou vos fichiers
de musique. Le port USB n’est actif que si votre
téléviseur est équipé d’un lecteur Blu-ray
(disponible en option).
PCMCIA (CA Module)
Pour l’insertion d’une carte et d’un module
permettant d’accéder aux chaînes numériques
codées. Pour plus d’informations sur les
combinaisons carte et module compatibles,
contactez votre revendeur Bang & Olufsen.
Lecteur SMARTCARD
Pour l’insertion d’une carte d’accès aux chaînes
numériques codées. Pour plus d’informations sur
les combinaisons carte et module compatibles,
contactez votre revendeur Bang & Olufsen.
PHONES
Pour la connexion d’un casque stéréo.
> Pour couper le son des enceintes, tournez
rapidement la roue de volume dans le sens anti-
horaire. (Beo4 : appuyez au centre de la touche
.)
> Pour régler le volume du casque, tournez la
roue de volume dans un sens ou dans l’autre.
(Beo4 : appuyez sur ou sur .)
> Pour rétablir le son des enceintes, tournez
rapidement la roue de volume dans le sens anti-
horaire. (Beo4 : appuyez au centre de la touche
.)
REMARQUE ! Une écoute prolongée à fort volume
peut entraîner des pertes d’audition.
Le port USB ( ) situé à côté de la prise PCMCIA/
SMARTCARD est destiné aux mises à jour logicielles.
Disponible uniquement avec le module DVB
(proposé en option). Pour plus d’informations,
contactez votre revendeur.
REMARQUE ! Les enregistreurs vidéo ne peuvent
être raccordés qu’aux groupes de prises AV1 et
AV2, ceux-ci étant les seuls permettant la sortie
vidéo. Connectez le premier enregistreur sur la
prise AV1 et le deuxième sur la prise AV2.
Il se peut que certaines prises figurant sur l’illustration du panneau de connexion principal soient occupées par des connexions
internes. Ne débranchez pas les câbles de ces prises !
5V
0.5A
L IN
R IN
VIDEO IN
PCMCIA/SMARTCARD
AV6 SPDIF
PUC
27

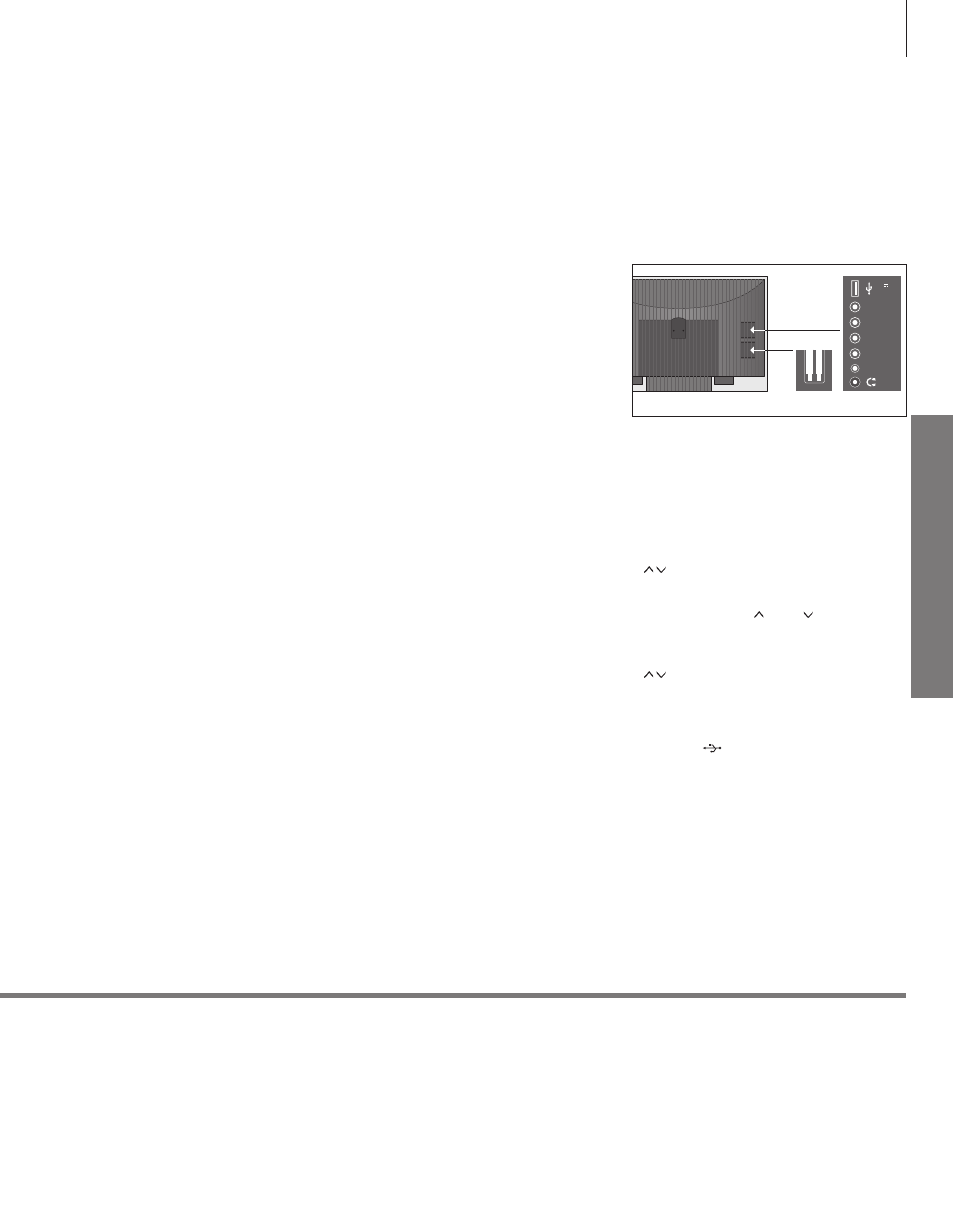

Le groupe de prises AV6 et le module PCMCIA/
SMARTCARD sont situés sur le panneau de
connexion latéral.
