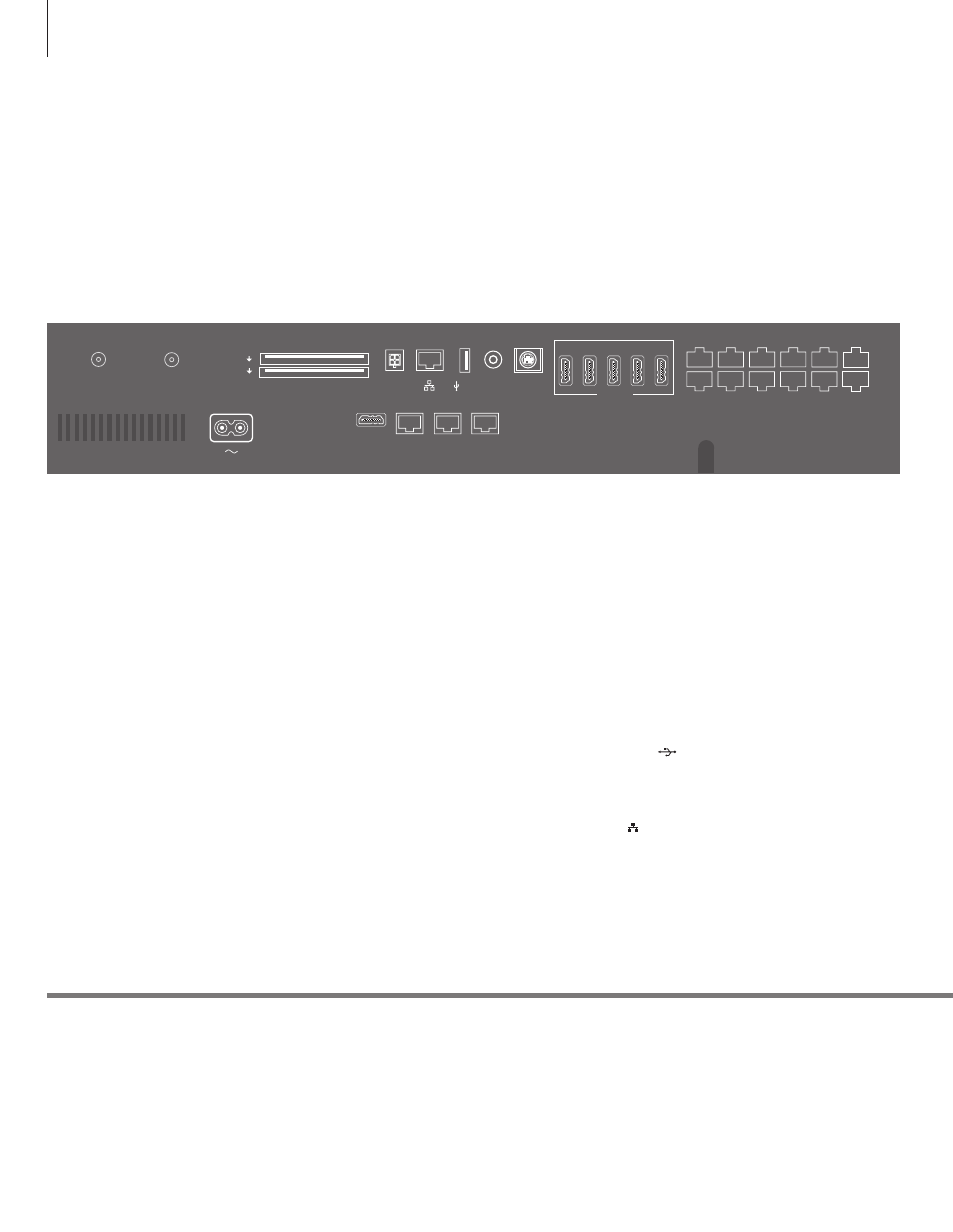

Panneau de connexion
Tout appareil connecté au panneau de connexion principal doit être enregistré dans
le menu CONFIG. LISTE DES SOURCES.
Informations
Connecter la prise ~ du panneau de connexion de votre système à la prise
secteur. Le système est en mode veille et prêt à être utilisé.
Le câble secteur et la fiche fournis sont spécialement conçus pour cet appareil.
Ne changez pas la fiche. Si le câble secteur est endommagé, achetez-en un
autre auprès de votre revendeur Bang & Olufsen.
~ – Secteur
Connexion à l’alimentation secteur.
PL 1-6 (Power Link)
Prises pour la connexion d’enceintes externes
dans une installation audio surround. Pour plus
d’informations, consultez le manuel en ligne.
Avec certains téléviseurs, il est possible d'utiliser
une prise PL, par exemple la prise PL6, pour connecter
l'enceinte centrale intégrée.
MONITOR CONTROL
Prise pour la connexion d'un téléviseur Bang & Olufsen.
PUC 1–3 A+B
Prises pour des signaux de contrôle IR vers des
équipements externes connectés à une prise
HDMI IN, HDMI OUT ou AV IN. Vous permettent
de contrôler les appareils non-Bang & Olufsen à
l'aide de la télécommande Bang & Olufsen.
CTRL (1–2)
Pour une utilisation future.
EXT. IR
Prise pour la connexion d'un récepteur IR externe
secondaire.
HDMI IN (1–5)
La prise HDMI (High Definition Multimedia Interface)
permet de connecter diverses sources vidéo,
du décodeur aux lecteurs multimédia en passant
par les lecteurs Blu-ray ou encore un ordinateur.
AV IN
Pour la connexion d’appareils vidéo analogiques.
S/P-DIF IN
Prise d'entrée audio numérique, par exemple,
pour un PC.
USB ( )
Prise pour la connexion d'un périphérique USB,
afin de parcourir vos photos numériques, vos
vidéos ou vos fichiers de musique.
Ethernet* 1
Prise de raccordement à Internet. Pour obtenir des
mises à jour logicielles, accéder aux téléchargements
WebMedia et PUC.
1 *Vérifiez que la connexion câblée entre l’appareil
et le routeur ne quitte pas le bâtiment afin d’éviter
tout contact avec un câble haute tension.
Câble secteur et fiche
CTRL 1 CTRL 2 CTRL 3
PUC 3 A+B PL 1 PL 2 PL 3
EXT IR PUC 1
A+B
CTRL 4
PUC 2
A+B
CTRL 5
NOT
USED
PL 4 PL 5
1 2 3 4 5
HDMI IN
AV
IN
S/P-DIF
IN
5V
0,5A
12V=1.0A
STAND
COMMON INTERFACE
CHIPSIDE
CHIPSIDE
5V=50mA
AERIAL
14/18V=0.4A
SATELLITE
HDMI
OUT
MONITOR
CONTROL
IR/AUTO
CONTRAST
PL 6
