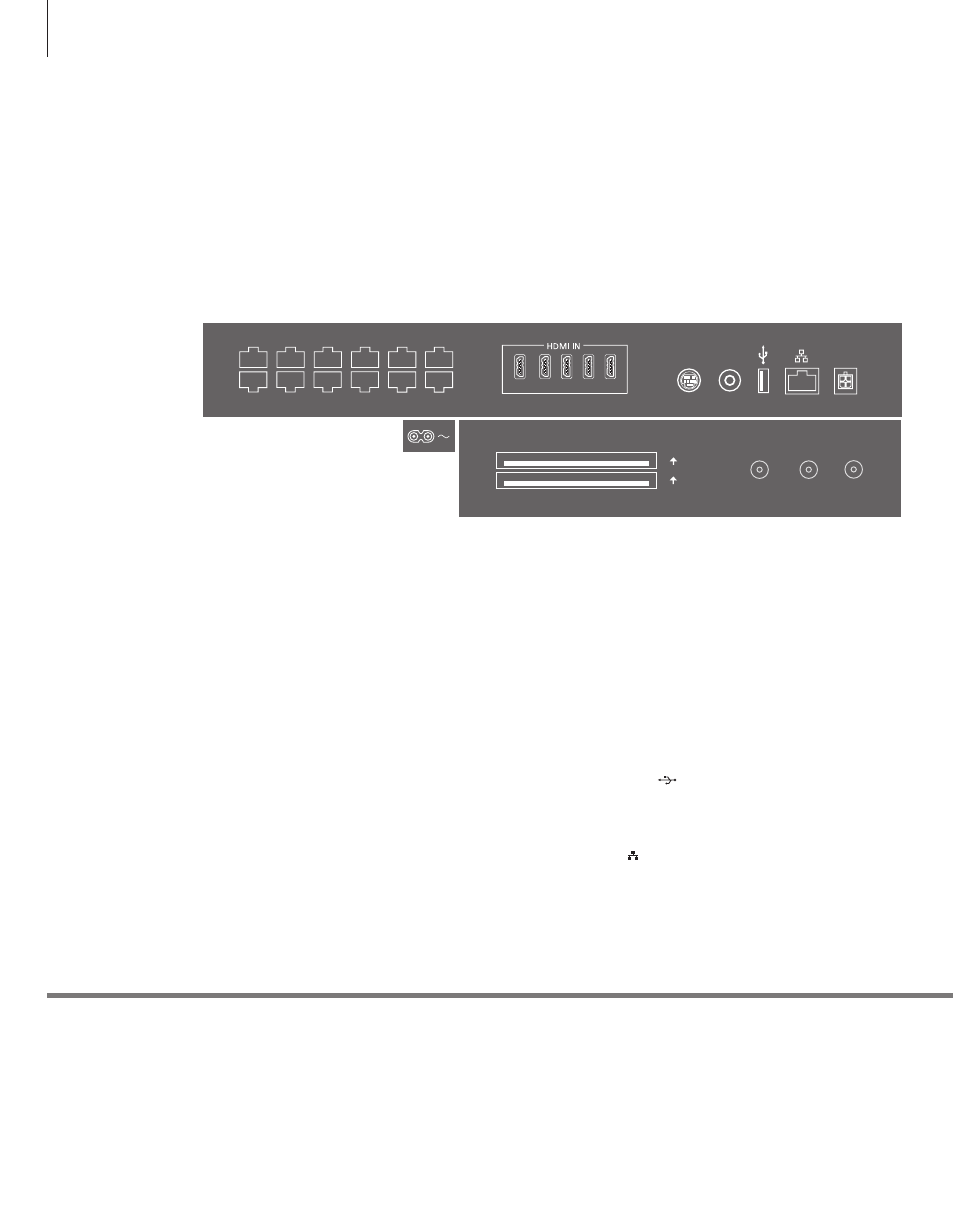

Panneaux de connexion
Tout appareil connecté au panneau de connexion principal doit être enregistré dans
le menu CONFIG. LISTE DES SOURCES. Tout appareil connecté au panneau de connexion
supérieur peut être enregistré dans le menu CONFIG. LISTE DES SOURCES.
Information
Branchez la prise ~ située sur le panneau de connexion principal du téléviseur
à la prise secteur. Le téléviseur est en mode veille et prêt à être utilisé.
Le câble secteur et la fiche fournis sont spécialement conçus pour cet appareil.
Ne changez pas la fiche. Si le câble secteur est endommagé, achetez-en un
autre auprès de votre revendeur Bang & Olufsen.
~ – Secteur
Connexion à l’alimentation secteur.
PL 1-5 (Power link)
Pour la connexion d'enceintes externes dans une
installation audio surround. Pour plus d’informations,
consultez le manuel en ligne.
MONITOR CONTROL
Pour une utilisation future.
PUC 1–3 A+B
Pour des signaux de contrôle IR vers des équipements
externes connectés à une prise HDMI IN ou AV IN.
Vous permet de contrôler les appareils non Bang &
Olufsen à l'aide de la télécommande Bang & Olufsen.
CTRL (1–2)
Pour une utilisation future.
EXT. IR
Pour une utilisation future.
HDMI IN (1–5)
La prise HDMI (High Definition Multimedia Interface)
permet de connecter diverses sources vidéo, du
décodeur aux lecteurs multimédia en passant par
les lecteurs Blu-ray ou encore un ordinateur.
AV IN
Pour la connexion d’appareils vidéo analogiques.
S/P-DIF IN
Prise d'entrée audio numérique, par exemple, pour
un PC.
USB (
)
Pour la connexion d'un périphérique USB, afin de
parcourir vos photos numériques, vos vidéos ou
vos fichiers de musique.
Ethernet*
1
Prise de raccordement à Internet. Pour obtenir des
mises à jour logicielles, accédez aux téléchargements
WebMedia et PUC.
1
*Vérifiez que la connexion câblée entre l’appareil
et le routeur ne quitte pas le bâtiment afin d’éviter
tout contact avec un câble haute tension.
Câble secteur et fiche
PL 5
PL 4
MONITOR
CONTROL
PUC 2
A+B
PUC 1
A+B
EXT. IR
PL 3
PL 2
PL1
PUC 3 A+B
CTRL 3
CTRL 2
CTRL 1
1
2
3
4
5
S/P-DIF
IN
STAND
AV
IN
CHIPSIDE
CHIPSIDE
AERIAL
SATELLITE
COMMON INTERFACE
2
1
