SMA Solar Technology AG 3 Description du produit
Manuel d’utilisation WB3-5TL-21-BA-fr-10 11
3.2 Écran
L’écran affiche les données de service actuelles de l’onduleur (par exemple puissance actuelle,
énergie de la journée, énergie totale) ainsi que les événements et erreurs. L’énergie et la puissance
sont représentées par des barres.
Les valeurs à l’écran peuvent diverger des valeurs réelles et ne doivent pas être utilisées pour la
facturation. Les valeurs de mesure enregistrées par l’onduleur sont requises pour la gestion
d’exploitation et pour la régulation du courant à injecter.

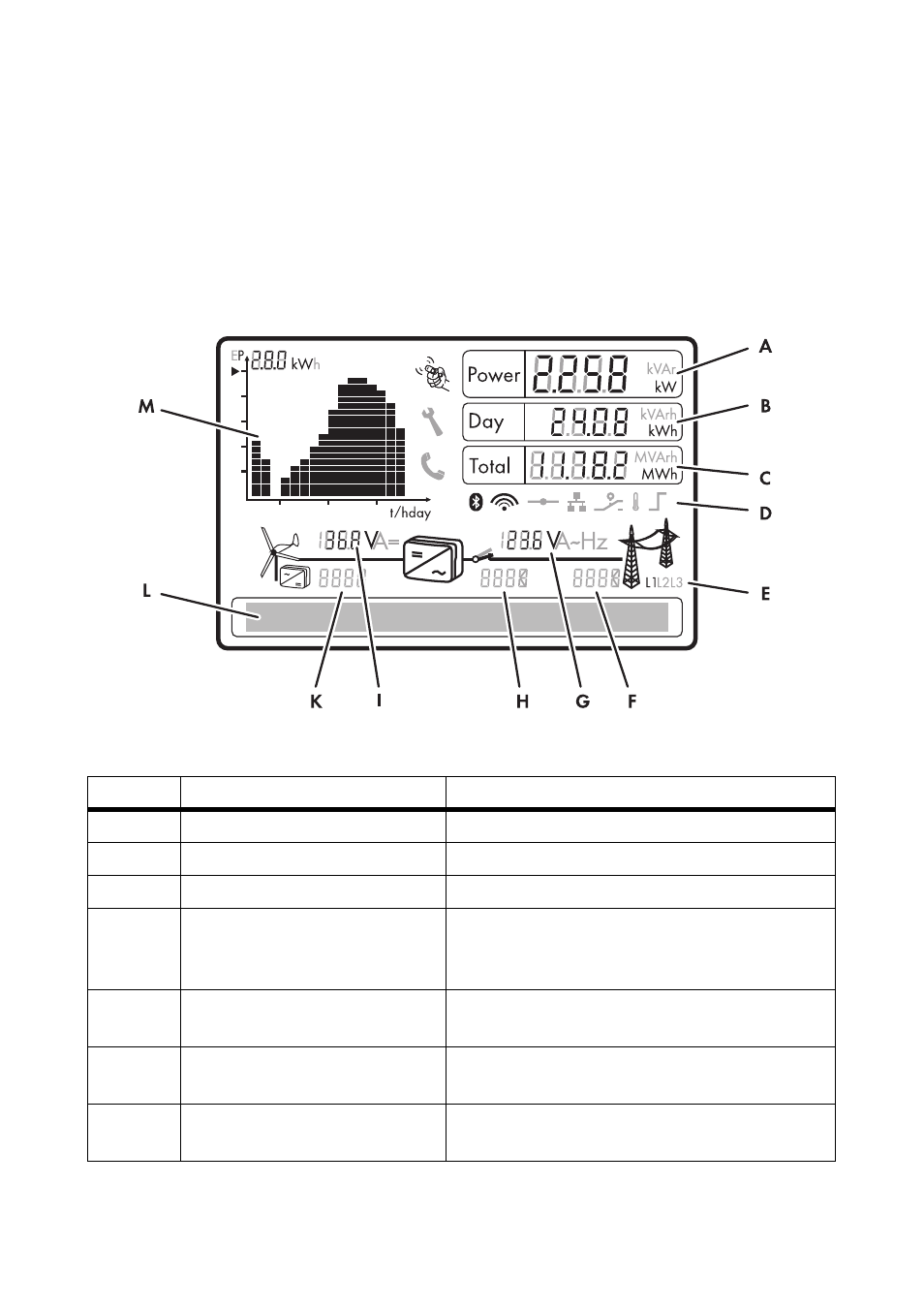

Figure 3 : Structure de l’écran (exemple)
Position Description Explication
A Power Puissance actuelle
B Day Énergie journalière
C Total Total de l’énergie injectée jusque-là
D Fonctions actives Les différents symboles indiquent les fonctions de
communication, de service du système de réseau
ou de derating en température qui sont actives.
E Conducteur de ligne Indique à quel conducteur de ligne les valeurs
affichées doivent être affectées.
F Numéro d’événement concernant
le réseau électrique public Numéro d’événement des erreurs concernant le
réseau électrique public
G Tension de sortie/
courant de sortie Affiche en alternance la tension de sortie et le
courant de sortie d’un conducteur de ligne
