DEL verte allumée : Fonctionnement
DEL verte clignotante : Attente du rayonnement approprié
DEL rouge allumée : Dysfonctionnement : contactez l’installateur
DEL bleue allumée : Communication Bluetooth active. L’onduleur peut communiquer avec d’autres
appareils SMA Bluetooth affichant le même NetID.
DANgER
Choc électrique dû à des tensions élevées dans l’onduleur
N’ouvrez pas l’onduleur !
Des tensions élevées peuvent apparaître dans l’onduleur même s’il n’y a pas de tensions
extérieures.
• L’installation électrique, les réparations et l’adaptation ne doivent être effectués que par
du personnel qualifié.
AvERTISSEMENT
Nouveau concept de sécurité !
Lorsque le Sunny Tripower émet des bips sonores, cela signifie qu’il a détecté une erreur
au niveau du générateur photovoltaïque et qu’il a court-circuité ce dernier. L’installation
photovoltaïque est actuellement dans un état sécurisé.
• Ne retirez en aucun cas l’Electronic Solar Switch et les connecteurs DC.
• Informez-en immédiatement votre installateur, afin qu’il supprime l’erreur.
ATTENTION
Risque de brûlure par contact avec le boîtier en service
• Ne touchez que le couvercle inférieur et l’écran lors du fonctionnement.
L’énergie ou la puissance de l’onduleur est affichée sous la forme
d’un diagramme à l’écran. Le déroulement de la journée est
représenté de façon standard. La colonne de droite clignotante
du diagramme représente l’heure actuelle. Si l’onduleur n’injecte
aucun courant électrique dans le réseau électrique public pendant
une période prolongée (par exemple la nuit ou si les panneaux
photovoltaïques sont couverts de neige), une lacune sera insérée
dans le déroulement. La colonne de l’heure actuelle est mise à jour
automatiquement toutes les cinq secondes.
Après quatre secondes, elle s’éteint pendant une seconde et
affiche ensuite la valeur actuelle.
La puissance et l’énergie de l’onduleur sont affichées dans les trois champs Power, Day et Total.
L’affichage est mis à jour toutes les cinq secondes.
Power
Puissance actuellement injectée dans le réseau électrique public par
l’onduleur.
Day
L’énergie injectée ce jour. C’est-à-dire, la somme d’énergie depuis le
matin, quand l’onduleur entre en service jusqu’au moment de la lecture.
Total
Énergie totale injectée par l’onduleur pendant toute sa durée de
fonctionnement.
Numéro de série
Identification de l’onduleur par la plaque signalétique

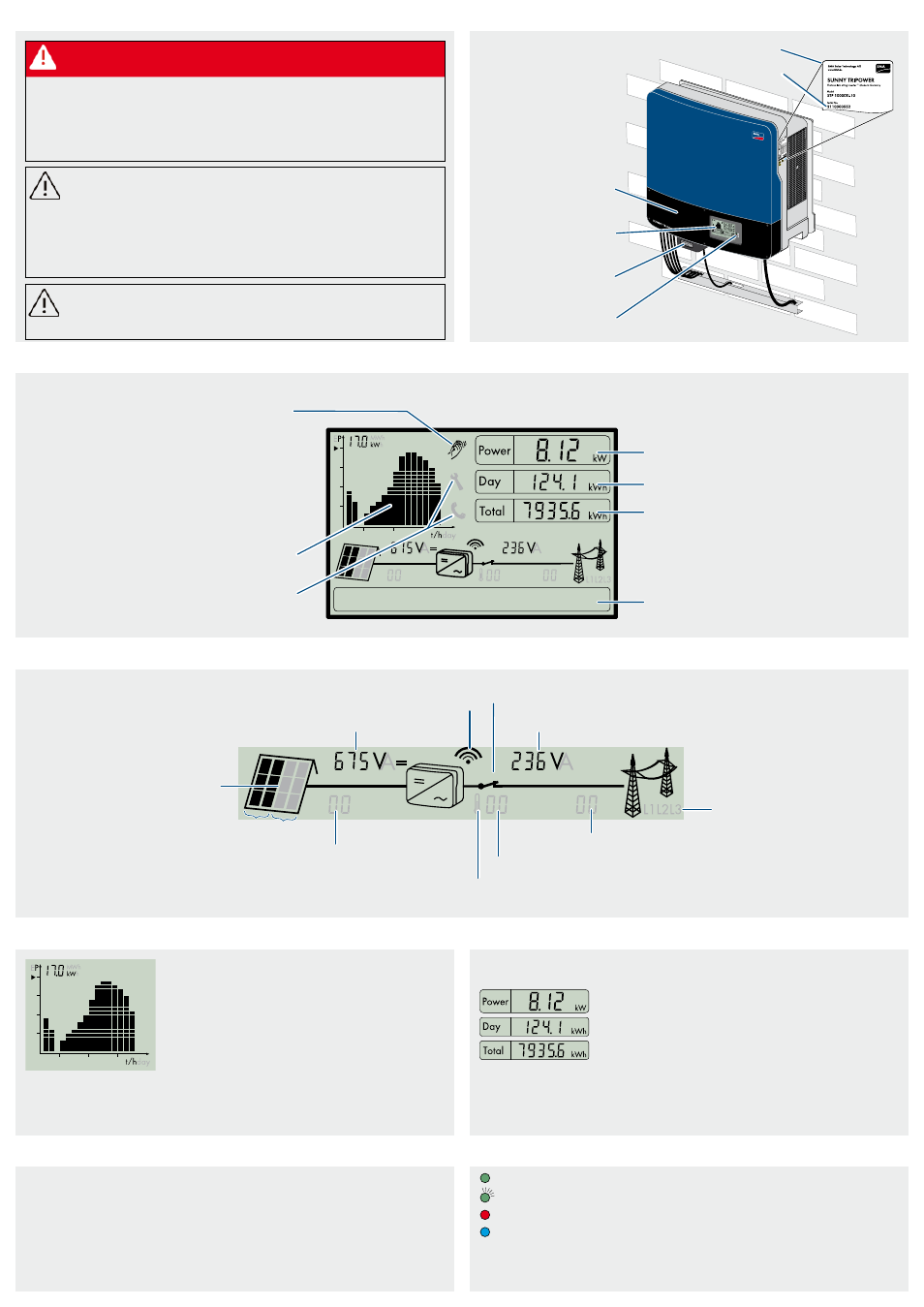

vUE D’ENSEMbLE DU PRODUIT CONSIgNES DE SÉCURITÉ
DIAgRAMME AFFIChAgE DE PUISSANCE
PRÉCISION DE MESURE
Les valeurs à l’écran peuvent diverger des valeurs réelles et ne doivent pas être utilisées pour
la facturation. Les valeurs de mesure enregistrées par l’onduleur sont requises pour la gestion
d’exploitation et pour la régulation du courant à injecter. L’onduleur n’est pas équipé d’un compteur
étalonné.
APERçU DE L’INSTALLATION
Puissance actuelle
Énergie journalière
Énergie totale depuis l’installation de l’onduleur
Ligne de texte pour l’affichage d’événement
Représentation graphique de l’ énergie/ de la puissance de
l’onduleur
L’écran met à jour les valeurs de votre installation photovoltaïque toutes les 5 secondes.
Vous avez la possibilité de commander l’écran par tapotement
sur le couvercle inférieur du boîtier :
• 1 tapotement sur le couvercle du boîtier : allumer rétro-
éclairage, commuter entre les courbes de puissance des
dernières 16 heures d’injection et le rendement énergétique
des derniers 16 jours, défilement des lignes de texte.
• 2 tapotements consécutifs (à partir de la version du
micrologiciel 2. 31) : l’onduleur indique par défilement la
version du micrologiciel, le numéro de série et la désignation
de l’onduleur, le NetID Bluetooth, la norme locale réglée et
la langue d’affichage.
Dysfonctionnement : contactez
l’installateur
Interrupteur ouvert : pas d’injection
Interrupteur fermé : injection
Tension/ courant électrique de sortie des conducteurs de ligne représentées ci-dessous
Communication Bluetooth avec d’autres appareils
Tension / courant électrique d’entrée
Numéro d’événement réseau électrique public
Numéro d’événement générateur photovoltaïque
Numéro d’événement onduleur
Réduction de puissance à cause d’une température trop élevée
• Si le symbole s’affiche souvent, veuillez contacter votre installateur.
SIgNAUx DEL
ÉCRAN gRAPhIqUE
A B
Affectation des conducteurs de ligne
Commutation des entrées
A et B toutes les 10 secondes
Écran graphique
Electronic Solar Switch
DEL
Couvercle inférieur du boîtier
