5.2.2 Raccordement de l'onduleur au réseau public (AC)
1. Vérifiez la tension du réseau et comparez-la avec la tension «
VAC nom
» figurant sur la plaque
signalétique.
La plage de travail exacte de l'onduleur est définie dans les paramètres de fonctionnement.
Ce document correspondant est disponible dans la zone de téléchargement de
www.SMA-France.com.
2. Coupez le disjoncteur et sécurisez-le contre toute remise en marche involontaire.

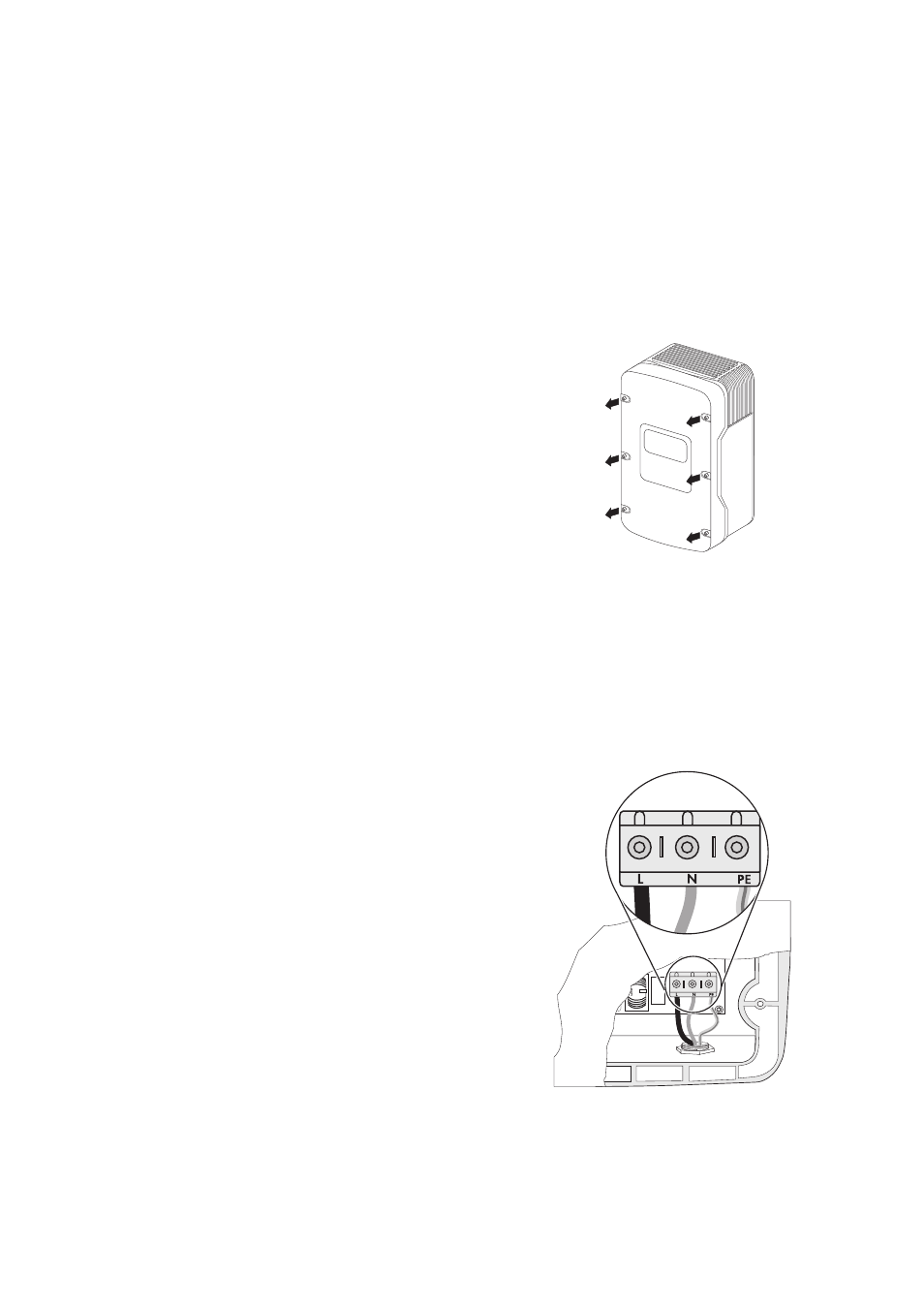

3. Desserrez toutes les vis du couvercle et retirez ce
dernier.
4. Retirez les caches adhésifs de l'ouverture de boîtier
AC (voir « D », page 22).
5. Insérez le raccord à vis AC dans l'ouverture du
boîtier par l'extérieur, puis fixez-le fermement de
l'intérieur à l'aide du contre-écrou.
6. Passez le câble.
7. À l'aide d'un tournevis, insérez les conducteurs L, N
ainsi que le conducteur de protection (PE) dans la
borne à câbles conformément au marquage.
Pour ce faire, la longueur du conducteur PE doit
dépasser celle des conducteurs L et N de 5 mm !
L et N ne doivent pas être intervertis !
8. Vissez fermement les raccords à vis dans l'ouverture de boîtier.
