5.3 Contrôle de l’arrêt rapide externe

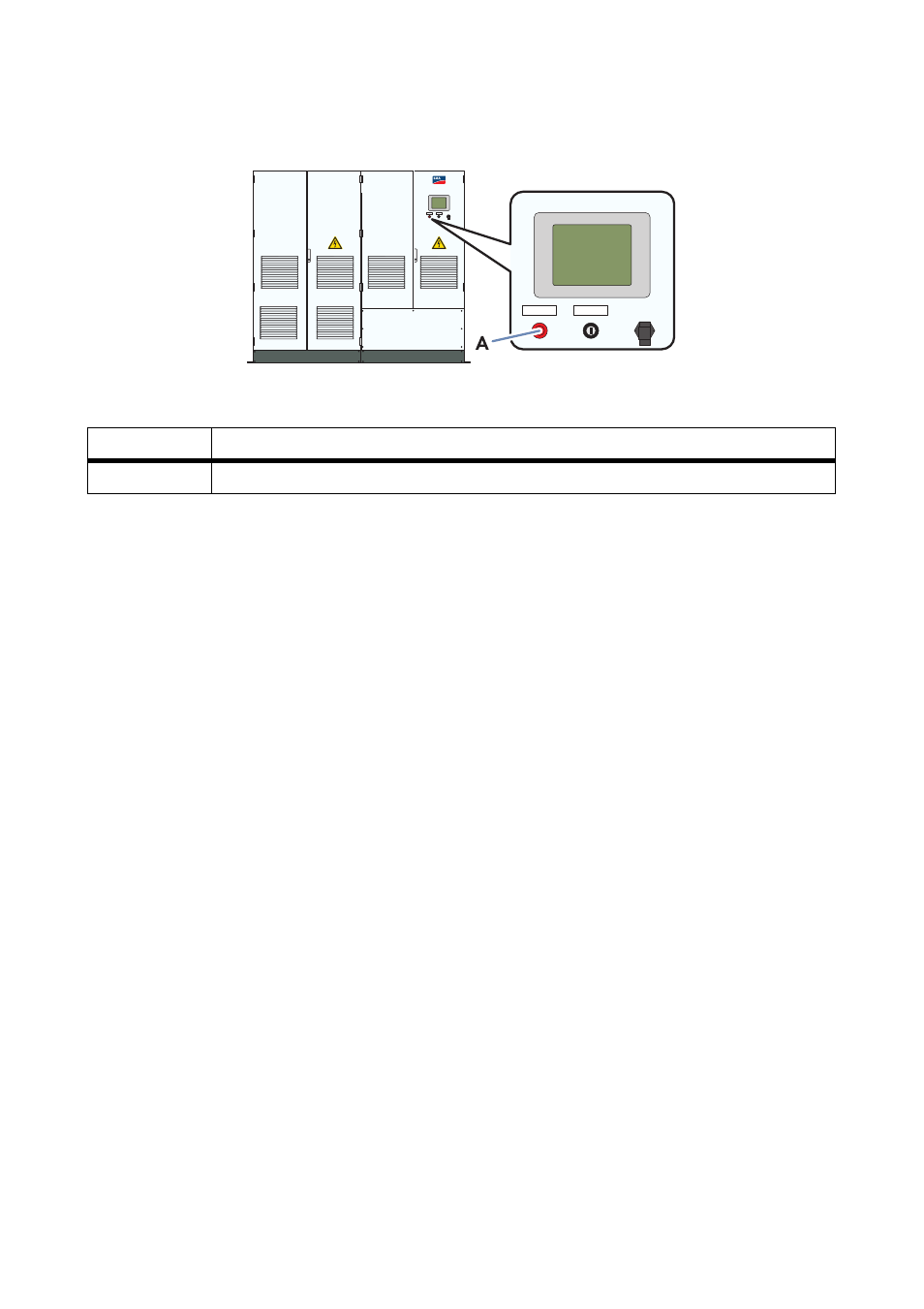

Figure 3 : Position de l’arrêt rapide
Conditions préalables :
☐ Présence d’une tension de commande.
☐ Présence d’une tension DC.
1. Vérifiez si l’interrupteur-sectionneur DC et le contacteur AC se désactivent de manière audible
en cas d’actionnement de l’arrêt rapide.
Si aucun bruit de commutation n’est audible, contactez le Service en Ligne de SMA.
2. Onduleur avec écran : vérifiez si l’écran de l’onduleur affiche le message d’erreur 9009.
Si l’écran n’affiche pas le message d’erreur 9009, contactez le Service en Ligne de SMA.
3. Onduleur avec voyant : vérifiez si le voyant rouge est allumé.
Si le voyant rouge ne s’allume pas, contactez le Service en Ligne de SMA.
4. Ouvrez les portes de l’armoire électrique.
5. Vérifiez si l’interrupteur-sectionneur DC est désactivé et affiche la position « Arrêt ».
Si l’interrupteur-sectionneur DC n’est pas désactivé et n’affiche pas la position « Arrêt »,
contactez le Service en Ligne de SMA.
6. Fermez les portes de l’armoire électrique.
7. Déverrouillez à nouveau l’arrêt rapide.
8. Basculez l’interrupteur de l’onduleur sur la position « Start ».
9. Répétez trois fois cette procédure de commutation.
Position Désignation
A Arrêt rapide
