8 Régulation de la puissance réactive SMA America, LLC
44 SC500HEUS-fra-BE-BUS120320 Instructions d’emploi
La valeur analogique est convertie en une valeur prescrite pour la limitation de la puissance. À cet
effet, le paramètre « Pmax » forme le point de fin de la courbe caractéristique linéaire.

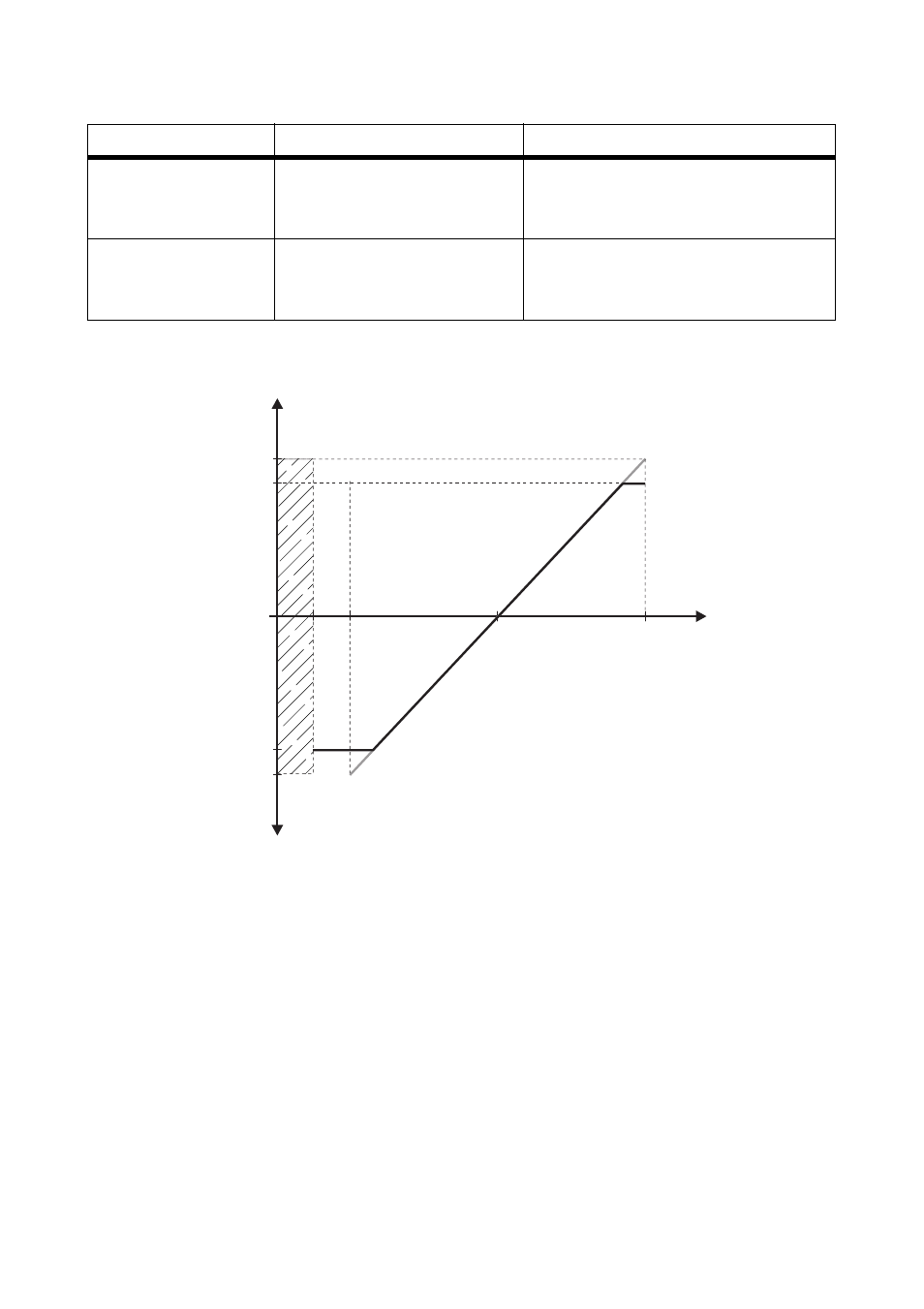

Figure 12 : Limitation du paramètre « Pmax » au paramètre « Qmax »
Si la valeur de « Pmax » est supérieure à celle de « Qmax », la courbe caractéristique est limitée à la
valeur « Q
max
» en « Qmax » et la valeur de puissance réactive reste constante à « Qmax » dans la
plage allant de +Q
max
à +P
max
.
Si la valeur de « − Pmax » est inférieure à celle de « − Qmax », la courbe caractéristique est limitée à
la valeur « − Q
max
» en « − Qmax » et la valeur de puissance réactive reste constante à « − Qmax »
dans la plage allant de − Q
max
à − P
max
.
11,5 mA 0 kVAr Point de passage à zéro de la courbe
caractéristique. Aucune puissance
réactive n’est injectée.
> 19 mA +Pmax Point de fin de la courbe caractéristique.
La puissance réactive positive maximum
obtenue est injectée.
Paramètre utilisé Aucun
Signal Limite de puissance Explication
11,5
Q [VAr]
19 4 2
- Q
max
- P
max
0
I [mA]
Q
max
P
max
