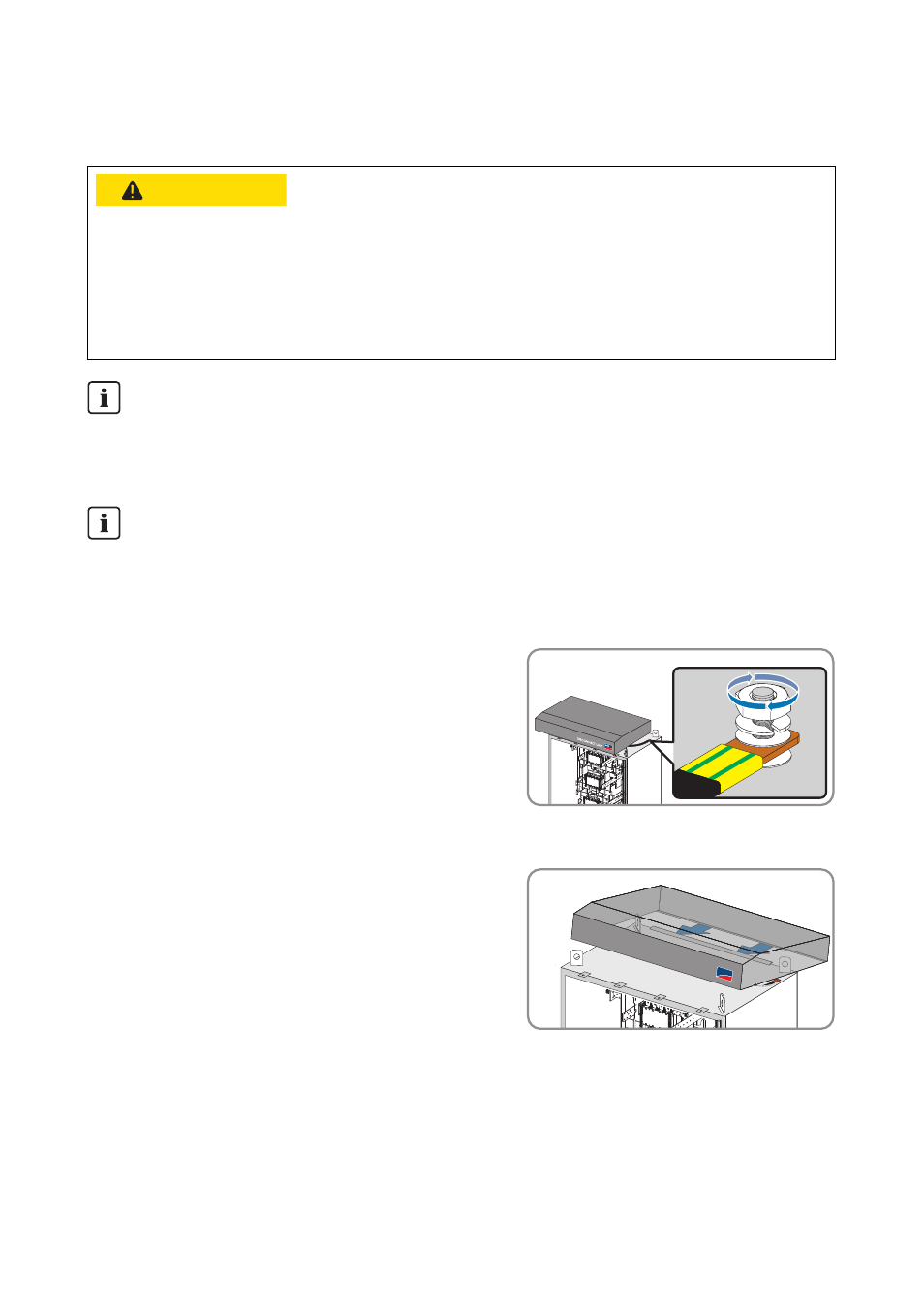

8.2 Montage du toit
1. Nettoyez le toit.
2. Posez le toit sur le sectionneur en le décalant sur le
côté.
3. Fixez la bande de mise à la terre avec la rondelle de
contact, la rondelle plate, l'anneau à bord d'arrêt et
l'écrou, avec un couple de 71 pouces-livres (8 Nm)
sur le toit.
4. Faites glisser le toit d'arrière en avant sous les
languettes.
"55&/5*0/
Risque d'écrasement entre le toit et le sectionneur !
• Tenez compte du poids du toit de 37,5 livres (17 kg).
• Faites appel à aux moins deux personnes pour installer le toit du sectionneur.
• Veillez à ce qu'il y ait toujours une personne pour tenir le toit pendant que l'autre intervient
dessus.
Vis pour le montage du toit
Les vis à utiliser pour fixer le toit se trouvent dans un sachet collé sur ce dernier. Décollez ce
sachet et déballez les vis pour effectuer la fixation.
Bande de mise à la terre du toit
Une bande de mise à la terre est installée sur le toit. La partie libre est collée sur le toit. Retirez
la bande adhésive avant le montage du toit. Raccordez la bande de mise à la terre au
sectionneur comme décrit ci-après.
