SMA SC 200 - Manuel (Page 63)

SMA Solar Technology AG Relais externe de surveillance du réseau (facultatif)
Manuel d’utilisation SC-BFR100262 63

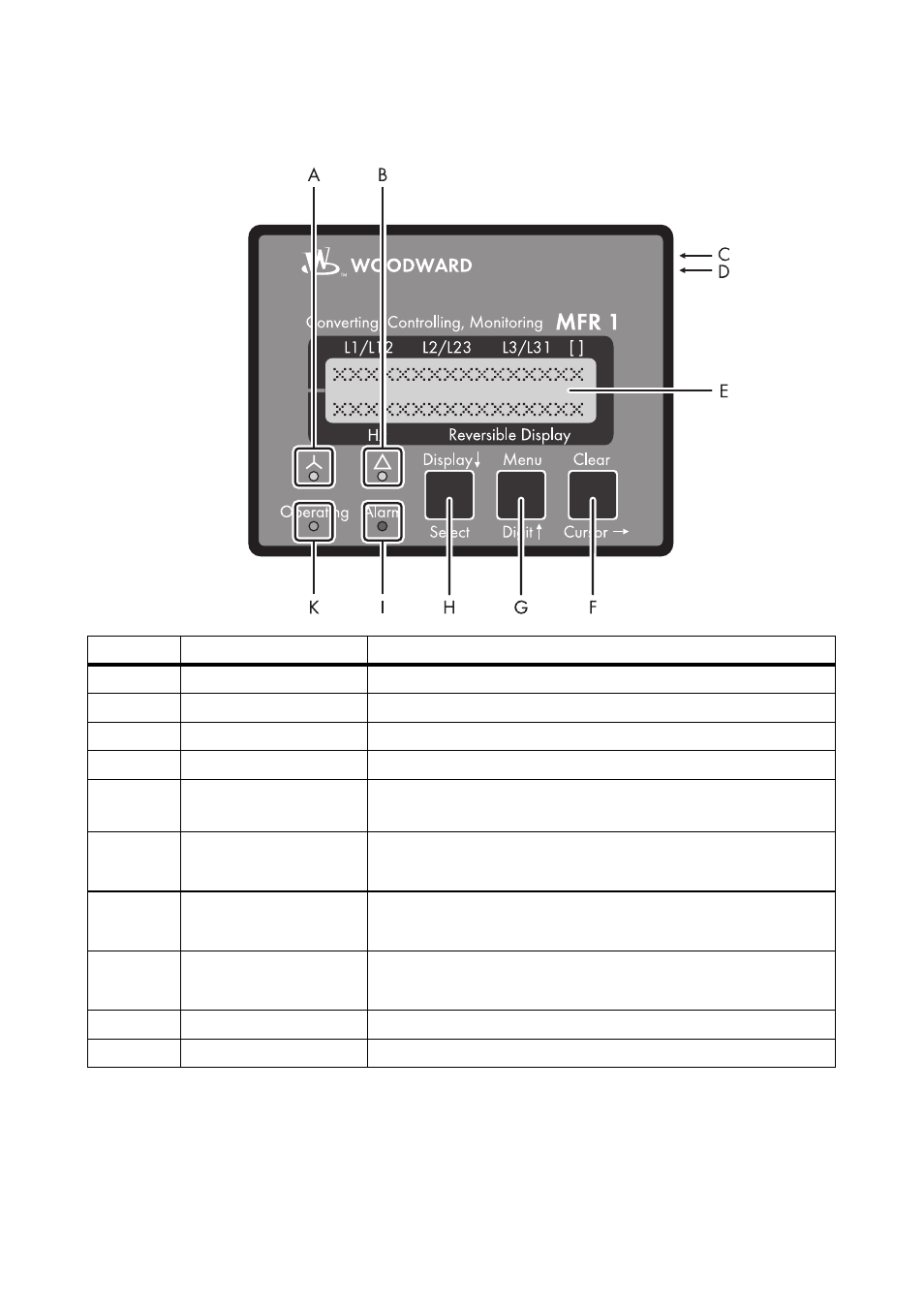

12.1 Vue d'ensemble des éléments d'affichage et de commande
Objet Désignation Fonction
A Etoile Affichage des tensions étoilées (neutre de conducteur extérieur)
B Triangle Affichage des tensions de conducteur extérieur
C Douille DPC Douille de paramétrage
D Potentiomètre Réglage du contraste LCD
E Écran à cristaux
liquides Ecran à cristaux liquides à 2 lignes
F Clear
Cursor → Validation du message d'alarme
Déplacement d'une position vers la droite
G Menu
Digit ↑ Sélection du menu
Accroître le chiffre sélectionné
H Display ↓
Select Faire défiler
Confirmer la sélection
I Alarme Une alarme a été déclenchée
K Operating Mode automatique
