Si votre onduleur est équipé d'un module de communication, il est possible de transmettre un grand
nombre de canaux de mesure et de messages en vue d'établir un diagnostic.
Canal de mesure Description
dZac Modification de l’impédance du réseau
Erreur Description du dysfonctionnement actuel / de l'erreur actuelle
Ètat Affichage de l'état de fonctionnement actuel
E-total Total de l'énergie injectée
Event-Cnt Nombre d'événements survenus
Fac Fréquence du réseau
h-On Total des heures de service
Iac Courant du réseau
Ipv Courant DC
Numéro de série Numéro de série de l'onduleur
Pac Puissance AC
Réseau activé Total du nombre de connexions au réseau
Riso Résistance à l'isolation de l'installation photovoltaïque avant la connexion
au réseau
Total h Total des heures de service en mode de service d'alimentation
Uac Tension du réseau
Upv Tension d'entrée de l'installation photovoltaïque
Upv de consigne Tension photovoltaïque de consigne
Votre onduleur peut se trouver dans différents états de fonctionnement. Ces derniers sont affichés
sous forme de messages d'état et peuvent varier selon le mode de communication.
Message Description
Arrêt Interruption du fonctionnement.
attente/patientez Les conditions requises pour la connexion ne sont pas (encore) remplies.
Derating Surtempérature dans l'onduleur. L'onduleur réduit sa puissance pour éviter
une surchauffe. Pour éviter des pertes de rendement inutiles, la conception du
système photovoltaïque doit être vérifiée.
Dysfonctionne-
ment, dys.
Dysfonctionnement. Ce message apparaît pour des raisons de sécurité
et empêche un raccordement de l'onduleur au réseau. Informez-en votre
installateur.
Erreur Une erreur a été détectée. Informez-en votre installateur.
MPP L'onduleur fonctionne en mode de service MPP. MPP est l'affichage standard
pour le fonctionnement avec un rayonnement solaire normal.
Off Grid L'onduleur est en mode îlotage. Ce mode est spécialement conçu pour
le service dans un réseau en site isolé avec un Sunny Island comme
gestionnaire de système.
Offset Alignement offset du système électronique de mesure.
Riso Mesure de la résistance à l'isolation de l'installation photovoltaïque.
Surv. réseau Surveillance du réseau.
Cet affichage survient pendant la phase de démarrage, avant que l'onduleur
est raccordé au réseau, la plupart du temps le matin et le soir quand la
pénétration du soleil est faible et après un erreur.
U const. Mode tension constante.
DANGEr!
Choc électrique par haute tension au niveau de l'onduleur.
Des hautes tensions peuvent être présentes dans l'appareil même lorsqu'il n'y a pas de
tensions extérieures. Les travaux suivants ne doivent être effectués que par un électricien
spécialisé qualifié :
• Installation électrique
• Réparation
• Changement d'équipement
AttENtION!
Danger de blessures en cas de contact avec le boîtier lors du fonctionne-
ment.
Brûlures sur le corps.
• Ne touchez que le couvercle et l'écran lors du fonctionnement.
PrUDENCE!
Quand la DEl clignote quatre fois, il y a une surtension dans l'onduleur.
Destruction de l'onduleur.
• Si la DEL jaune clignote et si le message suivant s'affiche
sur l'écran, informez-en immédiatement votre installateur.
Utilisation L'écran affiche les valeurs actuelles de votre installation. Les valeurs
affichées sont mises à jour toutes les 5 secondes. L'écran peut être
commandé en le tapotant.
tapotez une fois
Le rétroéclairage est allumé. Après 2 minutes, l’éclairage s’éteint
automatiquement.
tapotez de nouveau
L'écran passe à un nouvel affichage.
Messages d'écran
En service En cas de connexion sans erreur de l'onduleur sur le réseau, les messages
suivants sont émis en alternance après environ 1 minute. Chaque message
apparaît pendant 5 secondes, puis le cycle se poursuit.
Énergie produite le jour-même
État de fonctionnement
Puissance d'alimentation actuelle
Tension du générateur photovoltaïque
Total de l‘énergie injectée
Total des heures de service en mode de service d'alimentation
Dysfonctionnement En cas de dysfonctionnement, l'onduleur affiche l'état
« Dysfonctionnement » ainsi qu'un message d'erreur. Informez-en votre
installateur.
Les messages suivants sont émis :
Énergie produite le jour-même
État de fonctionnement « Dysfonctionnement »
État de fonctionnement
Message d'erreur
Valeur mesurée au moment du dysfonctionnement
Valeur mesurée actuelle (affichée uniquement lorsqu'une valeur mesurée
est responsable du dysfonctionnement)
Surtension DC
La tension d'entrée DC au niveau de l'onduleur est trop élevée.
Informez-en immédiatement votre installateur.
État Désignation Fonction
Toutes les
DEL sont
allumées
Initialisation L'onduleur s'initialise.
Toutes les
DEL sont
éteintes
Déconnexion La tension d'entrée au niveau de l'onduleur est
trop faible pour l'injection.
La DEL
verte est
allumée
en continu
Mode de service
d’alimentation
L'onduleur alimente le réseau électrique public.
La DEL ver-
te clignote
Attente, surveil-
lance du réseau
L'onduleur surveille le réseau et attend que la
tension DC atteigne une limite déterminée, afin de
pouvoir commencer à alimenter le réseau.
Arrêt Interruption du fonctionnement.
Derating Surtempérature dans l'onduleur.
La DEL
rouge est
allumée
Erreur(s) Soit il y a erreur de perte à la terre, soit un des
varistors à surveillance thermique du côté entrée
DC est défectueux. Informez-en votre installateur.
La DEL
jaune est
allumée
en continu
Dysfonctionnement L'onduleur s'est mis en mode de fonctionnement
de type « Blocage durable du fonctionnement ».
Celui-ci peut avoir diverses origines. Informez-en
votre installateur.
La DEL
jaune
clignote
Dysfonctionnement L'onduleur présente un dysfonctionnement. Celui-ci
peut avoir diverses origines. Informez-en votre
installateur.
ÉtAtS DEl

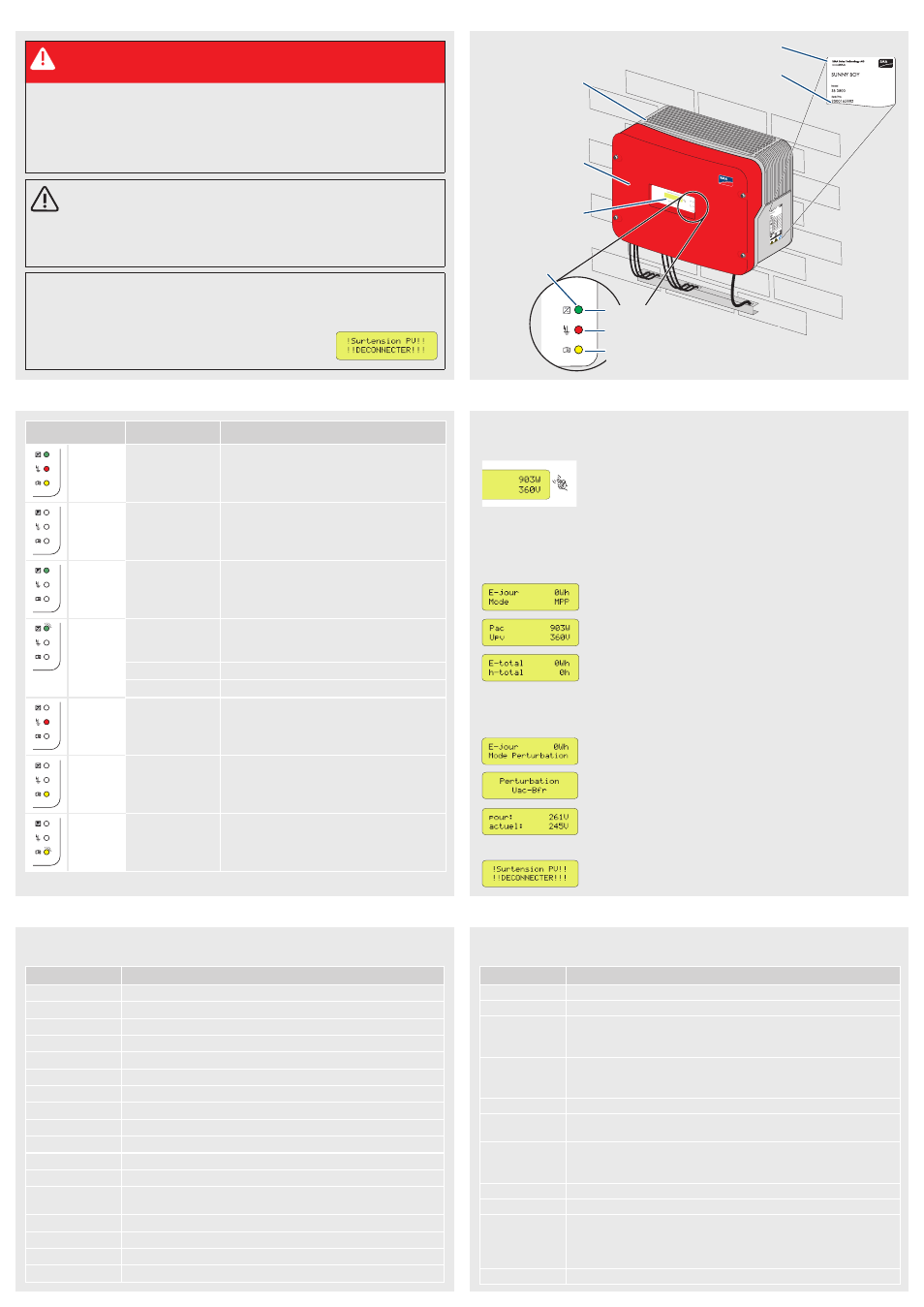

CONSIGNES DE SÉCUrItÉ VUE D'ENSEMBlE DES PrODUItS
Grilles de ventilation
Couvercle du boîtier
Ecran
DEL
Numéro de série
Identification du Sunny Boy par plaque signalétique
En service
Défaut à la terre ou varistor défectueux
Dysfonctionnement
ECrAN
MESSAGES D'ÉtAt CANAUx DE MESUrE
