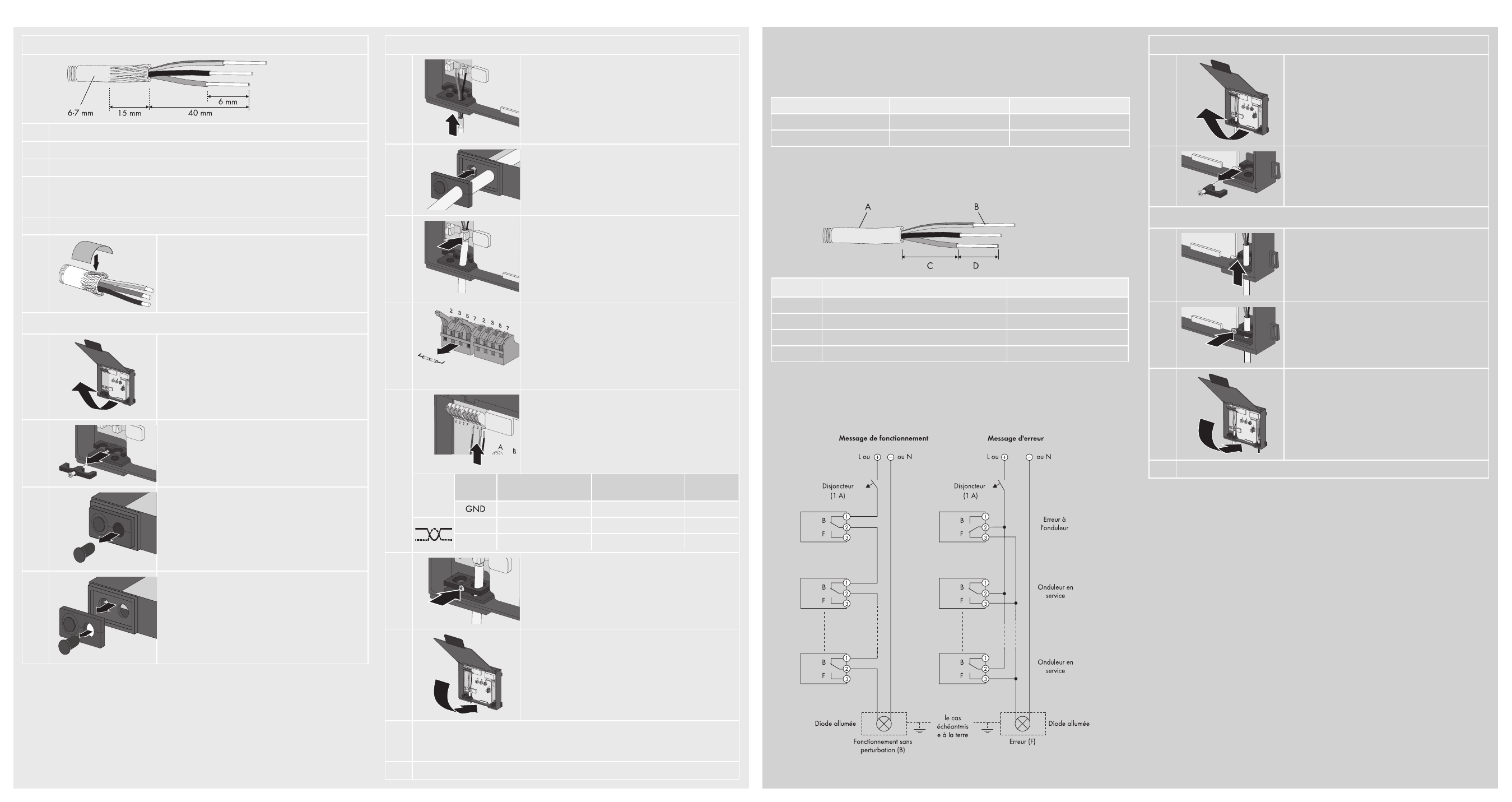

RaCCoRdeMent dU ReLaIS MULtIFonCtIon RaCCoRdeMent aU bUS RS485
préparation du câble
1. Utilisez des câbles d'un diamètre de 6 à 7 mm.
2. Retirez 40 mm de la gaine du câble.
3. Raccourcissez le blindage du câble de 15 mm et rabattez-le vers l'arrière.
4. Raccourcissez les conducteurs isolés non utilisés jusqu'à la gaine du câble afin
d'éviter un court-circuit. 3 conducteurs isolés sont nécessaires, 2 conducteurs isolés
doivent être torsadés (cf. « Raccordement du câble du bus RS485 », étape 9).
5. Dénudez les conducteurs isolés d'environ 6 mm.
6. Collez le blindage du câble avec la feuille adhésive
conductrice livrée.
préparation du RS485-Quick Module
1. Ouvrez le couvercle du RS485-Quick Module.
2. Desserrez la vis de la décharge de traction et retirez le
bornier.
3. Retirez le plot de remplissage du passage de câble
droit (lors du raccordement de deux câbles, retirez les
deux tampons borgnes).
4. Retirez le manchon support de câble.
Raccordez le câble du bus RS485
5. Insérez le câble via le passage de câbles dans le RS485-
Quick Module.
6. Remettez en place le manchon support de câble.
7. Enfoncez le câble blindé dans la borne de blindage.
8. En cas de raccordement d'un seul câble (onduleur se
trouvant à l'extrémité du bus RS485), la résistance reste
enfichée. Dans le cas où la résistance n'est plus enfichée,
consultez le poster de principe de câblage RS485.
En cas de raccordement de deux câbles (onduleur se
trouvant au milieu du bus RS485), retirez la résistance du
connecteur de terminaison gauche.
9. Raccordez les conducteurs isolés à la borne à ressort et
notez la couleur des conducteurs isolés.
Signal RS485-Quick Module Couleur de conduc-
teur isolé
bus RS485
5 5
Data+ 2 2
Data‒ 7 7
10. Remettez le bornier en place et resserrez la vis de la
décharge de traction.
11. Refermez le couvercle et repliez l'attache jusqu'à ce
qu'elle s'enclenche.
12. Raccordez l'autre extrémité du câble au participant bus RS485. Consultez le poster
concernant le principe de câblage RS485 pour l'affectation des raccords et le câblage
dans le système.
☑ Le module enfichable RS485-Quick Module est raccordé au bus RS485.
Réglementations de raccordement
Vous avez la possibilité, aussi bien en cas de perturbation qu'en cas de fonctionnement correct,
de raccorder votre propre consommateur électrique.
Les tensions et courants suivants peuvent être activés :
tension Courant
AC max. 240 V max. 1,0 A
DC max. 30 V max. 1,0 A
exigences relatives aux câbles
• Les types de câble et de pose utilisés doivent être appropriés au lieu d'utilisation.
• Le câble doit être doublement isolé.
position désignation Valeur
a Diamètre extérieur 11,7 mm ... 12,5 mm
b Section de conducteur isolé 0,5 mm² ... 2,5 mm²
C Longueur du conducteur max. 15 mm
d Longueur de dénudage max. 8 mm
disjoncteur
Si vous raccordez le relais multifonction au réseau électrique, vous devez sécuriser ce dernier à
l'aide d'un disjoncteur qui lui soit propre.
Schéma de raccordement
préparation du RS485-Quick Module
1. Ouvrez le couvercle du RS485-Quick Module.
2. Desserrez la vis de la décharge de traction côté droit
et retirez le bornier.
Raccordez le câble au relais multifonction.
3. Percez le joint à l'aide d'un tournevis ou d'un objet
pointu et insérez le câble.
4. Raccordez les conducteurs isolés au relais
multifonction comme représenté selon qu'un message
de fonctionnement ou un message d'erreur est
souhaité. Remettez le bornier en place et resserrez la
vis de la décharge de traction.
5. Fermez le couvercle et repliez l'attache jusqu'à ce
qu'elle s'enclenche.
☑ Le relais multifonction est raccordé.
