DANgEr
Décharge électrique causée par des tensions élevées dans l'onduleur.
N'ouvrez pas l'onduleur!
Des tensions élevées peuvent apparaître dans l'onduleur même s'il n'y a pas de tensions
extérieures.
• L'installation électrique, les réparations et l'équipement ne doivent être effectués que
par une personne qualifiée en électricité.
• Les personnes présentant des capacités physiques ou psychiques limitées ne doivent
intervenir sur l'onduleur que sur instruction et sous surveillance.
• Les enfants ne doivent pas jouer avec l'onduleur. Tenez l'onduleur hors de portée des
enfants.
ATTENTION!
Risque de brûlure par contact avec le boîtier en service.
• Ne touchez que le couvercle et l'écran lors du fonctionnement.
Perte de rendement due à une mauvaise dissipation de la chaleur!
• Ne posez pas d'objets sur le boîtier.
L'énergie ou la puissance de l'onduleur est affichée sous la forme
d'un diagramme à l'écran. Le déroulement de la journée est
représenté de façon standard. La colonne de droite clignotante
du diagramme représente l'heure actuelle. Si l'onduleur n'injecte
aucun courant dans le réseau électrique publique pendant une
période prolongée (par exemple la nuit ou si les panneaux sont
couverts de neige), une lacune sera insérée dans le déroulement.
La colonne de l'heure actuelle est mise à jour automatiquement
toutes les cinq secondes.
Après quatre secondes, elle s'éteint pendant une seconde et
affiche ensuite la valeur actuelle.
DEL verte allumée : En service
DEL verte clignotante : Attente du rayonnement approprié
DEL rouge allumée :
Dysfonctionnement : contactez l'installateur
DEL bleue allumée : Bluetooth communication active. L'onduleur est intégré dans un réseau Bluetooth
et peut communiquer avec d'autres appareils affichant le même NetID.
DEL bleue
clignotante :
L'onduleur a été identifié en définissant le paramètre «Trouver l'appareil» via le
Sunny Explorer.
La puissance et l'énergie de l'onduleur sont affichées dans les trois champs Power, Day et Total.
L'affichage est mis à jour toutes les cinq secondes.
Power
Puissance actuellement injectée dans le réseau électrique public par
l'onduleur.
Day
L'énergie injectée ce jour. C'est-à-dire, la somme d'énergie depuis le
matin, quand l'onduleur entre en service jusqu'au moment de la lecture.
total
Énergie totale injectée par l'onduleur pendant toute sa durée de
fonctionnement.
Numéro de série
Identification de l'onduleur par la plaque signalétique
Couvercle du boîtier
Écran graphique
DEL
Electronic Solar Switch

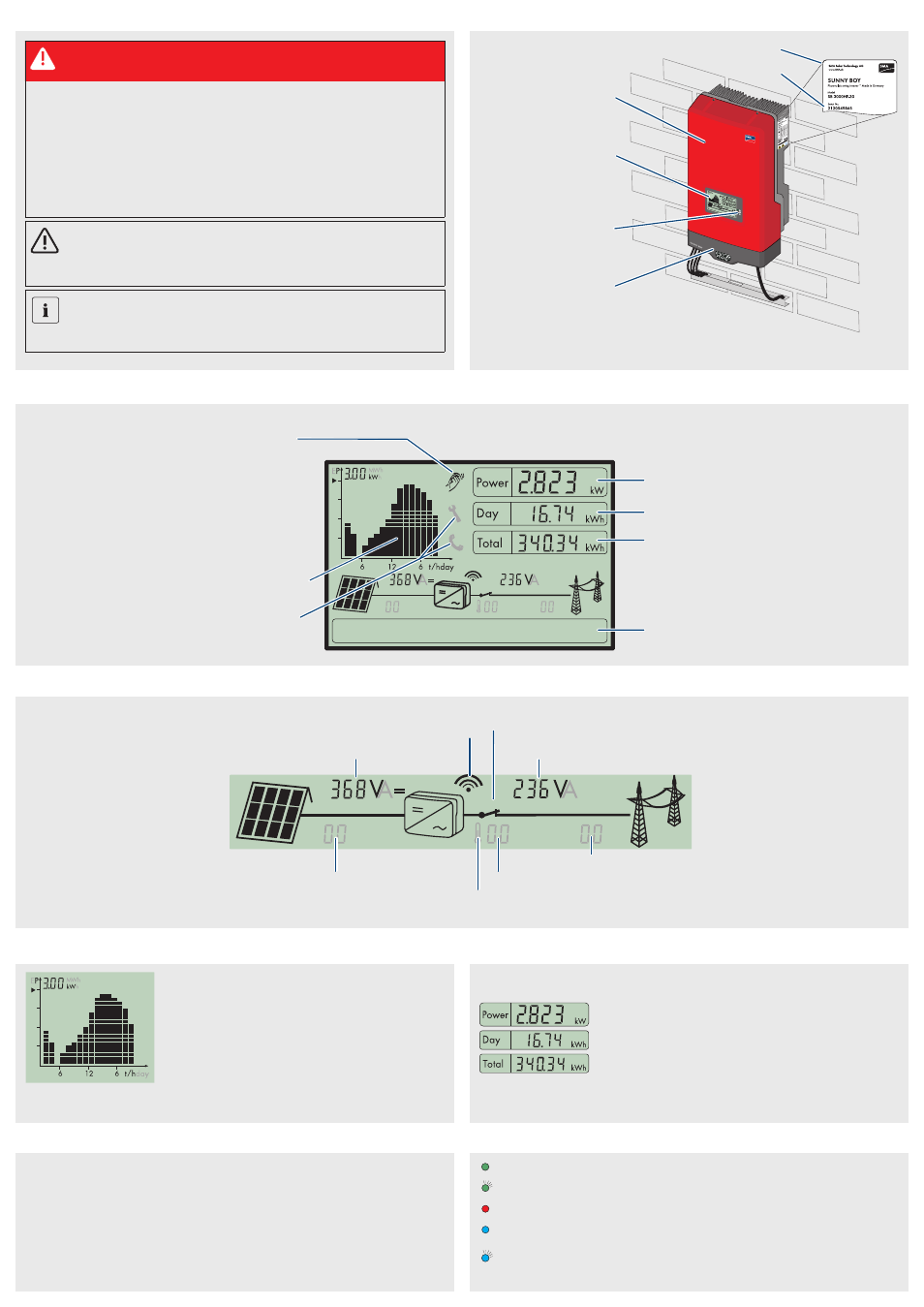

VUE D'ENSEMBlE DU PrODUit CONSigNES DE SéCUrité
DiAgrAMME AFFiCHAgE DE PUiSSANCE
PréCiSiON DE MESUrE
Les valeurs à l'écran peuvent diverger des valeurs réelles et ne doivent pas être utilisées pour
la facturation. Les valeurs de mesure enregistrées par l'onduleur sont requises pour la gestion
d'exploitation et pour la régulation du courant à injecter. L'onduleur n'est pas doté d'un compteur
étalonné.
APErçU DE l'iNStAllAtiON
Puissance actuelle
Énergie journalière
Énergie totale depuis l'installation de l'onduleur
Ligne de texte pour l'affichage d'événement
Représentation graphique de l' énergie/ de la puissance de l'onduleur
L'écran met à jour les valeurs de votre installation photovoltaïque toutes les 5 secondes.
Vous avez la possibilité de commander l'écran par tapotement :
• 1 tapotement sur le couvercle du boîtier : allumer le
rétroéclairage, commuter entre les courbes de puissance des
dernières 16 heures d'injection et le rendement énergétique des
derniers 16 jours, défilement des lignes de texte.
• 2 tapotements consécutifs (à partir de la version 2.30) :
l'onduleur indique par défilement la version du micrologiciel,
le numéro de série et la désignation de l'onduleur, le NetID
Bluetooth, la norme locale réglée et la langue d'affichage.
Dysfonctionnement:
Contactez l'installateur
Interrupteur ouvert : pas d'injection
Interrupteur fermé : injection
Tension / courant du réseau
Communication Bluetooth avec d'autres appareils
Tension/ courant photovoltaïque
Numéro d'événement réseau électrique public
Numéro d'événement générateur photovoltaïque Numéro d'événement onduleur
Réduction de puissance à cause d'une température trop élevée
• Si le symbole s'affiche souvent, veuillez contacter votre installateur.
DEl
éCrAN grAPHiqUE
