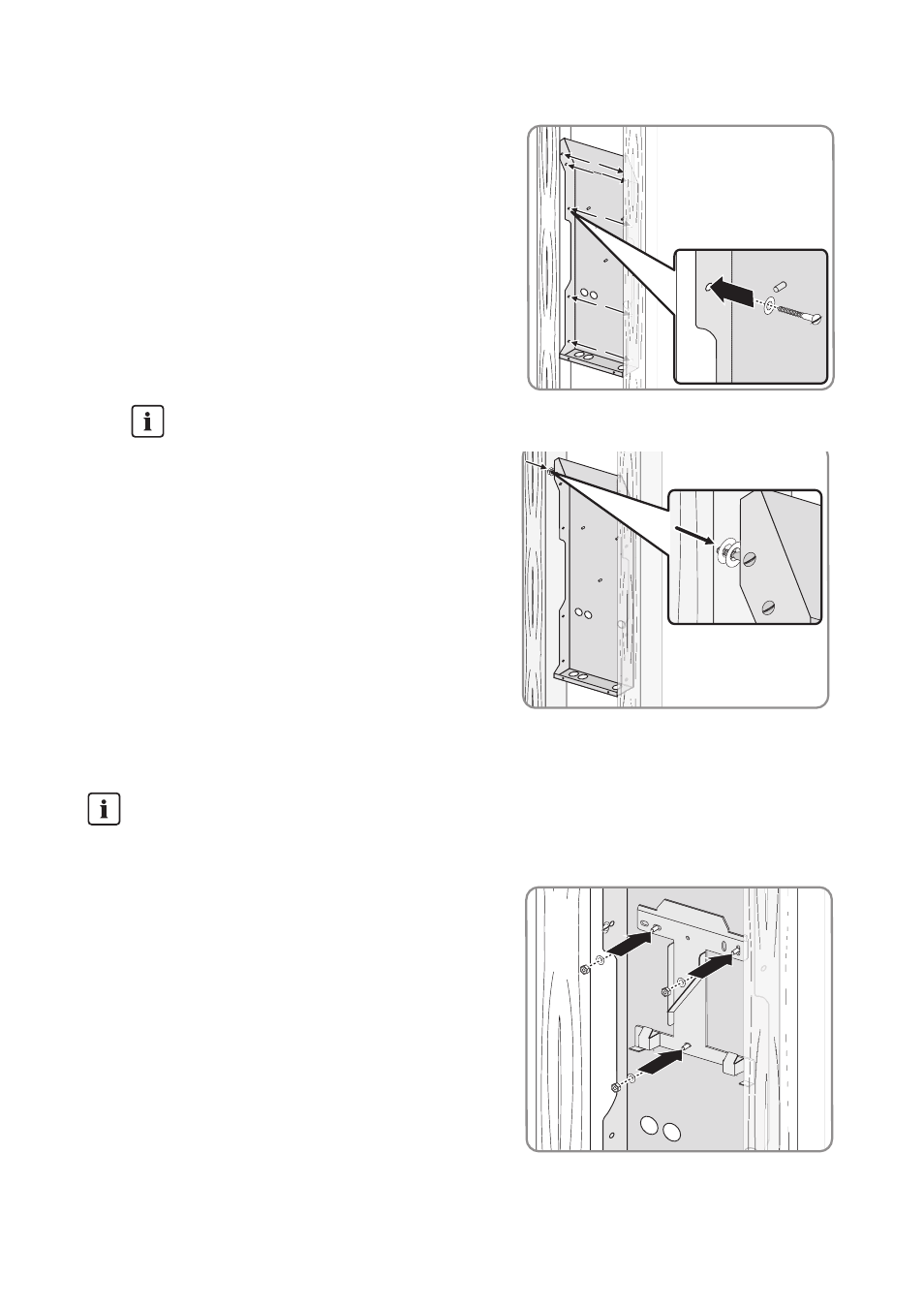

4. Fixez le support d'installation aux montants avec au
moins 6 vis et rondelles.
4.5 Montage du support mural
1. Dévissez les 3 écrous hexagonaux et les 3
rondelles des boulons filetés du support
d'installation.
2. Mettez le support mural en place sur les boulons
filetés du support d'installation.
3. Fixez le support mural avec 3 rondelles et 3
boulons hexagonaux et serrez les écrous avec un
couple de 6 Nm.
Compensation de tolérances
Lorsque la distance entre les montants
dépasse la largeur du support d'installation,
vous pouvez insérer, entre les montants et le
support d'installation, une ou plusieurs
rondelles. Vous évitez ainsi le gauchissement
du support d'installation.
Support mural de l'onduleur
Le support mural est compris dans la livraison de l'onduleur.
