SMA Technologie AG Vue d'ensemble
Instructions d’installation SB5000TL-11:SF2006 Page 9
3 Vue d'ensemble
3.1 Description de l’appareil
Le schéma ci-dessous représente les diverses composantes et plages de
raccordement du Sunny Boy 5000TL Multi-String ouvert :

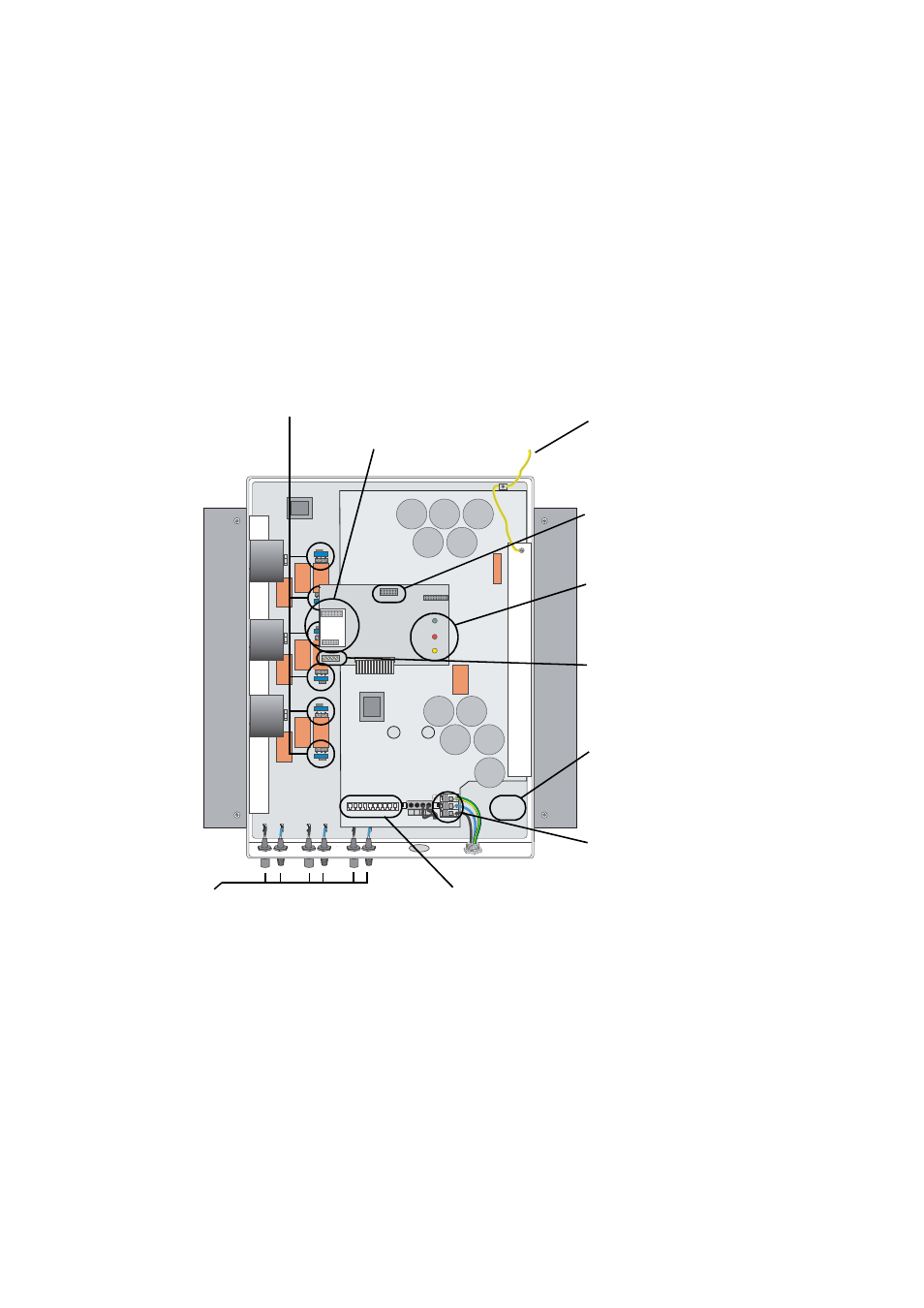

Figure 3.1: Vue de l'intérieur du Sunny Boy 5000TL Multi-String
Varistors
Page 33
Port de communication
(RS232, RS485, émetteur de
signaux PLC, radio)
Page 27
Câble de mise à la
terre PE
pour couvercle
Slot pour
unité d'affichage
(Sunny Display)
LEDs d'affichage
de l'état de service
Borne de
communication
Point de
raccordement
pour PE
Bornes de
raccordement (AC)
Page 19
Slot pour élément de
puissance PLC (nécessaire
pour la communication par
ligne de réseau) Fiche d'entrée PV
(DC) Page 21
