11. Raccordez à nouveau tous les autres strings à l’onduleur.
12. Remettez l’onduleur en service (voir chapitre 5, page 24).
13. Si l’onduleur continue d’afficher une erreur d’isolement, contactez le Service en Ligne de SMA.
Dans certains cas, le nombre de panneaux photovoltaïques existants n’est pas adapté à
l’onduleur.
4.2.3 Contrôle du fonctionnement des varistances

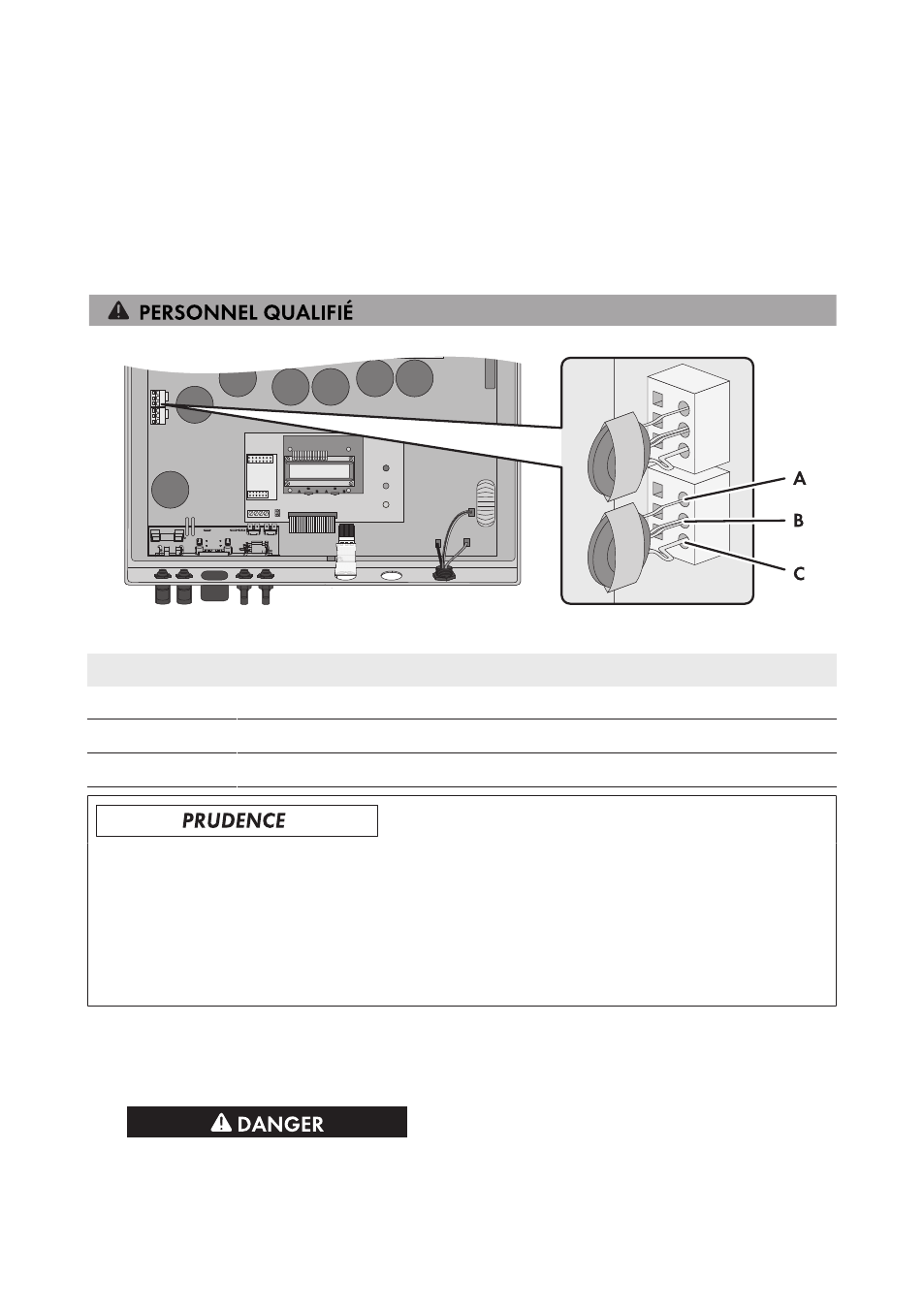

Figure 2 : Varistances situées à l’intérieur de l’onduleur
Position Désignation
A Fil de raccordement supérieur
B Fil de raccordement central
C Fil de raccordement inférieur avec boucle
Destruction de l’onduleur par surtension
S’il manque des varistances, l’onduleur n’est plus protégé contre les surtensions.
• N’exploitez pas l’onduleur sans varistances dans des installations à haut risque de
surtensions.
• Ne remettez l’onduleur en service que quand les varistances défectueuses ont été
remplacées.
Si aucun défaut à la terre n’a pu être constaté dans l’installation photovoltaïque, contrôlez le
fonctionnement des varistances tel que décrit ci-après.
Procédure :
1.
Danger de mort dû à de hautes tensions
• Mettez l’onduleur hors tension (voir chapitre 2.2, page 8).
