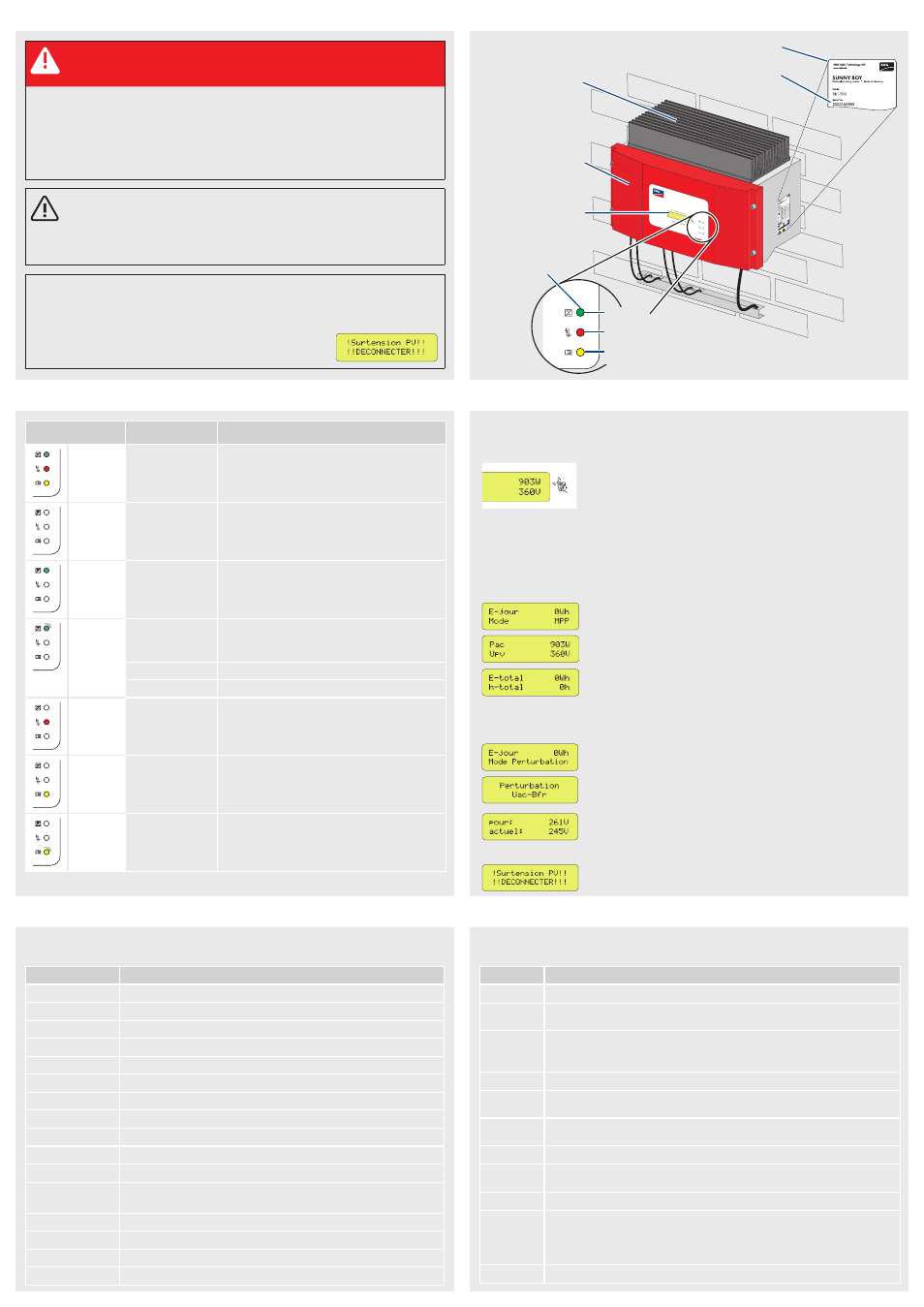

DANGER !
Choc électrique par haute tension au niveau de l'onduleur.
Des hautes tensions peuvent être présentes dans l'appareil même lorsqu'il n'y a pas de
tensions extérieures. Les travaux suivants ne doivent être effectués que par un électricien
spécialisé qualifié :
• Installation électrique
• Réparation
• Changement d'équipement
ATTENTION !
Danger de blessures en cas de contact avec le boîtier lors du fonctionne-
ment. Brûlures sur le corps.
• Ne touchez que le couvercle et l'écran lors du fonctionnement.
PRUDENCE !
Un clignotement (4 fois) de la DEL jaune indique une surtension dans
l'onduleur. Destruction de l'onduleur.
• Si la DEL jaune clignote et si le message ci-contre s'affiche,
informez-en immédiatement votre installateur.
Commande L'écran affiche les valeurs actuelles de votre installation. Les valeurs
affichées sont mises à jour toutes les 5 secondes. L'écran peut être
commandé en le tapotant.
tapotez une fois : Le rétroéclairage s'allume. Après 2 minutes,
l’éclairage s’éteint automatiquement.
tapotez encore une fois : L‘écran passe à l‘affichage suivant.
tapotez deux fois : L‘écran affiche successivement le type d‘onduleur,
la version du micrologiciel des processeurs internes et la norme
nationale configurée.
Messages à l'écran
Service En cas de connexion sans erreur de l'onduleur sur le réseau, les
messages suivants sont émis en alternance après environ 1 minute.
Chaque message apparaît pendant 5 secondes, puis le cycle se
poursuit.
Énergie produite le jour-même
État de fonctionnement
Puissance d'injection actuelle
Tension du générateur photovoltaïque
Total de l‘énergie injectée
Total des heures de fonctionnement en mode Injection
Dysfonctionnement En cas de dysfonctionnement, l'onduleur affiche l'état « Perturbation »
ainsi qu'un message d'erreur. Informez-en votre installateur.
Les messages suivants sont émis :
Énergie produite le jour-même
État de fonctionnement « Perturbation »
État de fonctionnement
Message d'erreur
Valeur mesurée au moment du dysfonctionnement
Valeur mesurée actuelle (affichée uniquement lorsqu'une valeur mesurée
est responsable du dysfonctionnement)
Surtension DC
La tension d'entrée DC au niveau de l'onduleur est trop élevée.
Informez-en immédiatement votre installateur.
État Désignation Fonction
Toutes les
DEL sont
allumées
Initialisation L'onduleur s'initialise.
Toutes les
DEL sont
éteintes
Déconnexion La tension d'entrée DC au niveau de l'onduleur est
trop faible pour l'injection.
La DEL
verte est
allumée
en continu
Fonctionnement
par injection
L'onduleur alimente le réseau public.
La DEL
verte
clignote
Attente,
surveillance du
réseau
L'onduleur surveille le réseau et attend que la
tension DC atteigne une limite déterminée, afin de
pouvoir commencer l'injection dans le réseau.
Arrêt Interruption du fonctionnement.
Derating Surtempérature dans l'onduleur.
La DEL
rouge est
allumée
Avertissement Soit il y a erreur de perte à la terre, soit l'un des
varistors à surveillance thermique côté entrée DC
est défectueux. Informez-en votre installateur.
La DEL
jaune est
allumée
en continu
Dysfonctionnement L'onduleur a commuté en mode de fonctionnement
de type « Blocage constant du fonctionnement ».
Celui-ci peut avoir diverses origines. Informez-en
votre installateur.
La DEL
jaune
clignote
Dysfonctionnement L'onduleur présente un dysfonctionnement. Celui-ci
peut avoir diverses origines. Informez-en votre
installateur.
Si votre onduleur est équipé d'un module de communication, il est possible de transmettre un grand
nombre de canaux de mesure et de messages en vue d'établir un diagnostic.
Canal de mesure Description
Erreur
Description du dysfonctionnement actuel / de l'erreur actuelle
E-total Total de l'énergie injectée
Event-Cnt Nombre d'événements survenus
Fac Fréquence du réseau
h-On Total des heures de fonctionnement
Iac Courant du réseau
Ipv Courant DC
Mode / État Affichage de l'état de service actuel
Numéro de série Numéro de série de l'onduleur
Pac Puissance AC
Réseau activé Total du nombre de connexions au réseau
Riso Résistance d'isolement de l'installation photovoltaïque avant la connexion
au réseau
Total h Total des heures de fonctionnement en mode Injection
Uac Tension du réseau
Upv Tension d'entrée de l'installation photovoltaïque
Upv de consigne Tension photovoltaïque de consigne
Votre onduleur peut se trouver dans différents états de fonctionnement. Ces derniers sont affichés
sous forme de messages d'état et peuvent varier selon le mode de communication.
Message Description
Arrêt Interruption du fonctionnement.
Attente /
Patientez
Les conditions requises pour la connexion ne sont pas (encore) remplies.
Derating Surtempérature dans l'onduleur. L'onduleur réduit sa puissance pour éviter une
surchauffe. Pour éviter toute perte de rendement inutile, vous devez vérifier la
configuration de l'installation photovoltaïque. Informez-en votre installateur.
Erreur Une erreur a été détectée. Informez-en votre installateur.
MPP L'onduleur fonctionne en mode de service MPP. MPP est l'affichage standard pour
le fonctionnement avec un rayonnement solaire normal.
Off Grid L'onduleur est en mode îlotage. Ce mode est spécialement conçu pour le service
dans un réseau en îlotage avec un Sunny Island comme gestionnaire de système.
offset Alignement offset du système électronique de mesure.
Perturbat. Dysfonctionnement. Ce message apparaît pour des raisons de sécurité et
empêche un raccordement de l'onduleur au réseau. Informez-en votre installateur.
Riso Mesure de la résistance d'isolement de l'installation photovoltaïque.
Surv. réseau Surveillance du réseau
Cet affichage survient pendant la phase de démarrage, avant que l'onduleur est
raccordé au réseau, la plupart du temps le matin et le soir quand la pénétration
du soleil est faible et après un erreur.
U const Mode tension constante.
ÉtAtS DEl
CONSiGNES DE SÉCUritÉ VUE D'ENSEMBlE DES PrODUitS
Ailettes de
refroidissement
Couvercle du boîtier
Écran
DEL
Numéro de série
Identification du Sunny Boy par plaque signalétique
Service
Défaut à la terre ou varistor défectueux
Dysfonctionnement
ÉCrAN
MESSAGES D'ÉtAt CANAUx DE MESUrE
