Signification des diapositives :
Vous pouvez déterminer les contenus de chaque diapositive à montrer par la Sunny Matrix.
Comme si c'était un diascope, la Sunny Matrix montre la diapositive dès que c'est son tour dans
le diaporama.
Élaboration de diapositives (exemple):
On doit créer deux diapositives :
• La première diapositive doit être enregistrée sur [ 5 ] et doit montrer cette information : la
zone d'affichage [ 1 ] doit montrer la diapositive avec la phrase en anglais « Welcome to
Solar Future ». Étant donné que la phrase a plus de 16 caractères, celle-ci sera montrée
automatiquement en défilement. La diapositive de la zone d'affichage [ 2 ] doit montrer
simultanément l'heure.
• La prochaine diapositive doit être gardée sur [ 6 ] et montre cette information :
La diapositive de la zone d'affichage [ 7 ] doit montrer le mot en anglais « Power ».
La diapositive de la zone d'affichage [ 8 ] doit montrer simultanément la puissance de
l'installation photovoltaïque.
1 Sélectionnez « Affichage > Diapositive ».
2 Dans le champ « Sélection. diaporama », sélectionnez [5].
3 Créer une diapositive :
3.1 Activez le premier champ et sélectionnez les configurations suivantes dans les menus
déroulants : « Affichage défini » 1 et « Valeur » Texte. Sur « Saisi du texte » écrivez le
texte en anglais : Welcome to Solar Future.
3.2 Activez le prochain champ et sélectionnez les configurations suivantes dans les menus
déroulants : « Affichage défini » 2 et « Valeur » Heure.
4 Cliquez sur [Sauveg.].
5 Sélectionnez [6] dans la zone « Sélection. diaporama ».
6 Créer une diapositive :
6.1 Activez le premier champ et sélectionnez les configurations suivantes dans les menus
déroulants : « Affichage défini » 7 et « Valeur » Texte. Dans « Saisie du texte » écrivez
Power:.
6.2 Activez le prochain champ et sélectionnez les configurations suivantes dans les menus
déroulants : « Affichage défini » 8 et « Valeur » Puissance.
7 Cliquez sur [Sauveg.].
Signification des diaporamas :
Un diaporama est une représentation de diapositives qui doivent être montrées. Chaque
diaporama démarre à une heure précise. Le diaporama s'arrête quand le nouveau diaporama
doit commencer. La Sunny Matrix est livrée avec un diaporama prédéfinie et marqué sur la
feuille de configuration incluse. Sur « Affichage > Diaporama » dans le champ « Diaporama
> Aperçu » vous trouverez les diaporamas qui sont déjà définis. Ne saisissez pas les mêmes
heures de démarrage.
Sur « Démarrer » [Aperçu] vous trouverez l'aperçu du diaporama actuel. Dans le manuel
d'utilisation de la Sunny Matrix vous trouverez d'autres informations.
Créer un diaporama (exemple) :
Il faut créer un diaporama. Ce diaporama doit être enregistré sur [3] avec la configuration
suivante :
• Le diaporama doit commencer à 14:00 heures.
• Le diaporama doit montrer les diapositives [5] et [6] .
• Premièrement la diapositive [5] doit être montrée pour 120 secondes
• Après diapositive [6] doit être montrée pour 30 secondes
1 Sélectionnez « Affichage > Diaporama ».
2 Sélectionnez [3] dans la zone « Sélectionnez un diaporama ».
3 Créer un diaporama :
3.1
Activez le premier champ. Sélectionnez 5 sur le menu déroulant « Diapositive ».
Écrivez 120 sur le champ « Durée en secondes ».
3.2
Activez le deuxième champ. Sélectionnez 6 sur le menu déroulant « Diapositive ».
Écrivez 30 sur le champ « Durée en secondes ».
4 Dans le champ « Heure de démarrage » écrivez 14:00.
5 Dans le champ « Titre » écrivez Welcome.
6 Cliquez sur [Sauveg.].

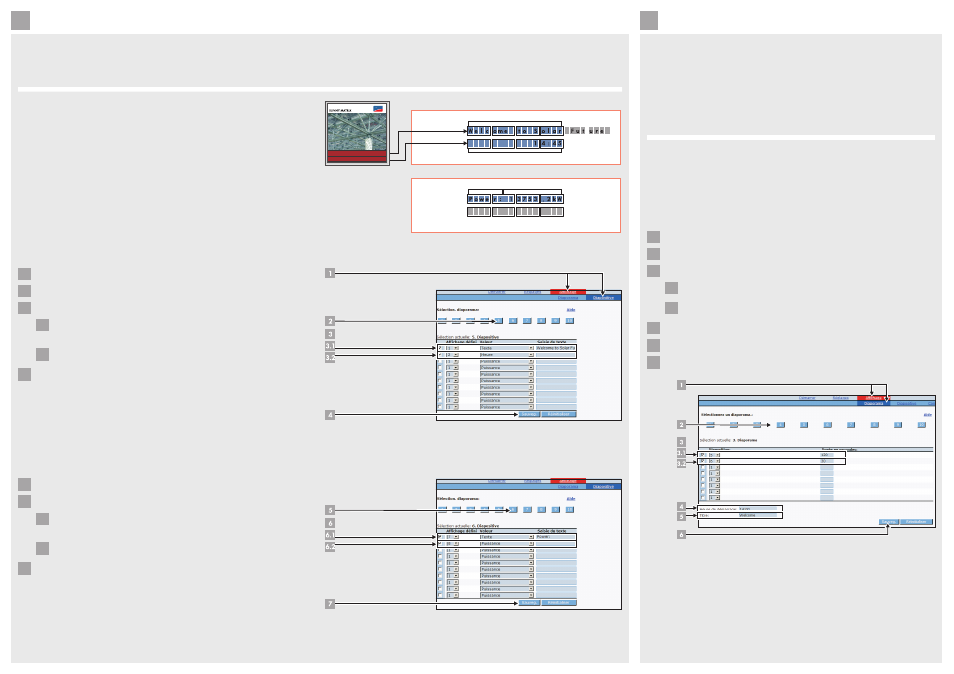

ÉLABoRATIoN DE DIAPoSITIVES CRÉER UN DIAPoRAMA
