Maintenance et entretien
SMA Solar Technology AG
66
SMatrix-BFR095014
Manuel d’utilisation

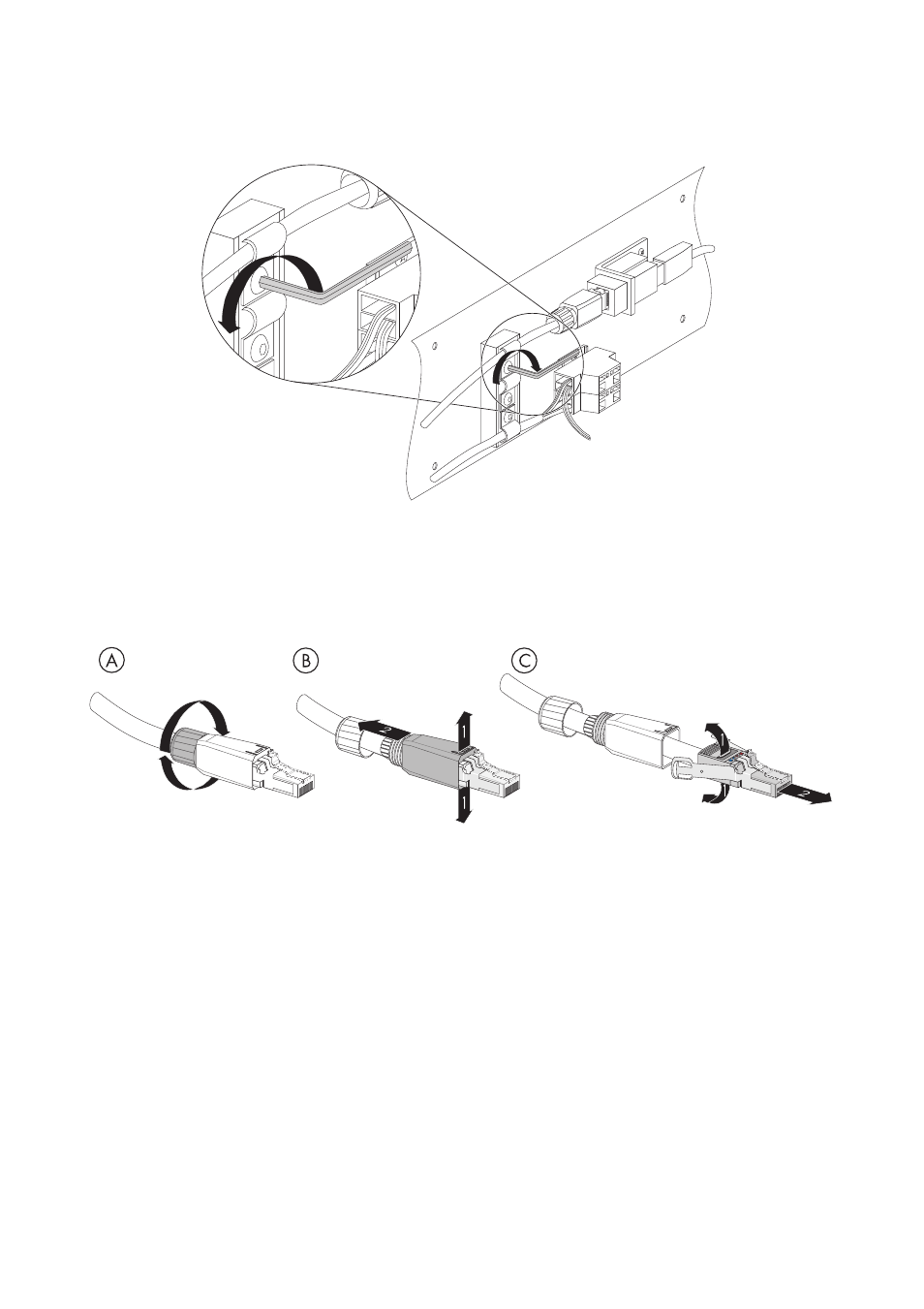

5. Desserrez la vis de la borne qui entoure le câble patch.
6. Retirez le câble patch de la borne.
7. Débranchez la fiche RJ45 du câble patch situé dans le boîtier de raccordement.
8. Démontez la fiche RJ45 du câble patch comme décrit sur l'illustration. Retirez et conservez les
3 pièces du câble.
