SMA Solar Technology AG Raccordement électrique
Instructions d’installation TempsensorAmb-IFR110610 11

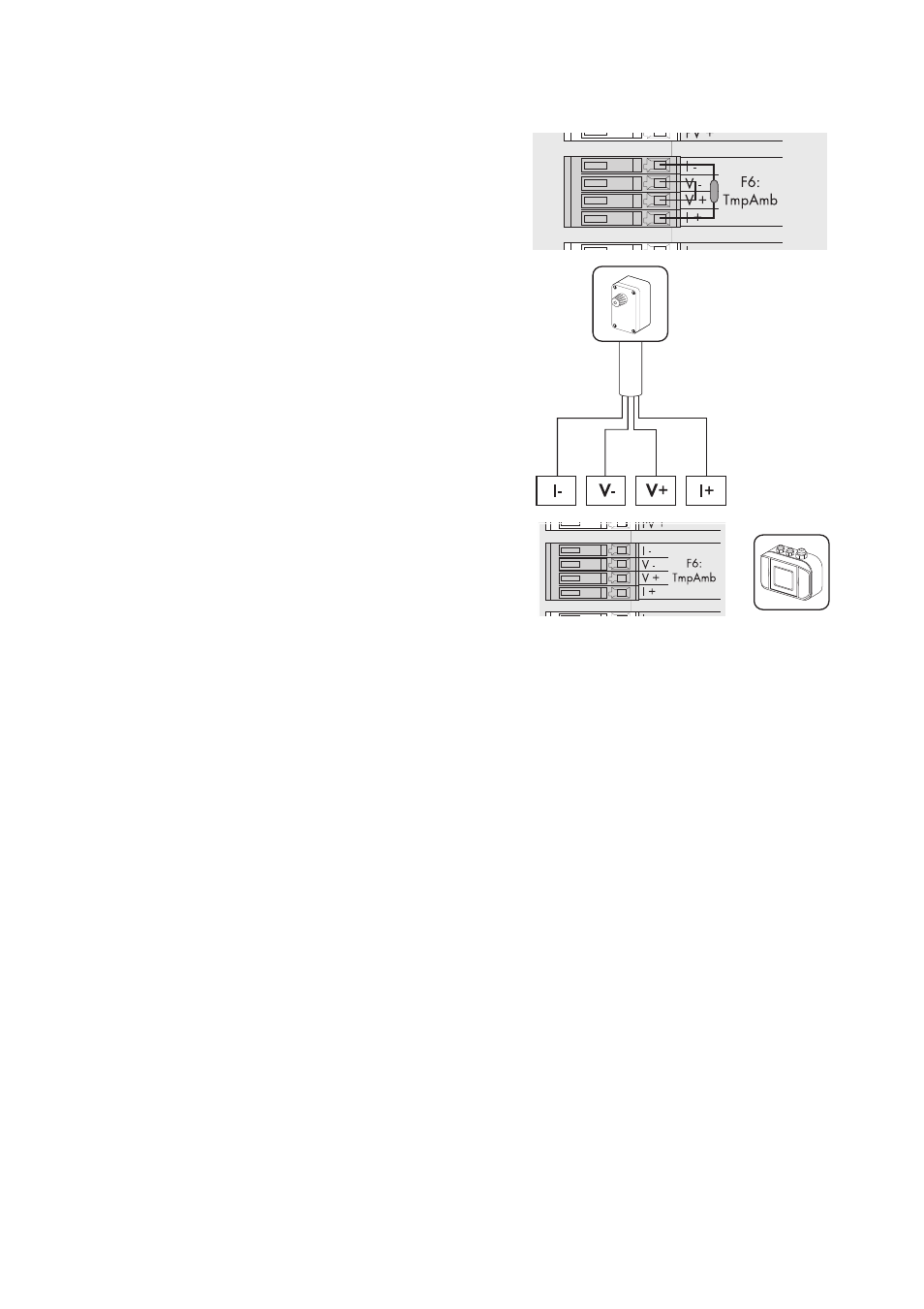

5. Retirez la résistance et le pont au niveau du raccord
« F6: TmpAmb » de la Sunny SensorBox.
6. Raccordez le capteur de température ambiante au
raccord « F6: TmpAmb » de la Sunny SensorBox.
Respectez les couleurs des conducteurs notées
précédemment (cf. page 9).
7. Vérifiez que le joint de passage du presse-étoupe
est bien fixé.
8. Vissez la collerette de fixation à la main sur le
presse-étoupe pour fixer le câble
(couple : 0,8 Nm).
9. Posez le câble avec du matériel de fixation
approprié.
10. Disposez le couvercle du boîtier de la
Sunny SensorBox sur la coquille inférieure du
boîtier.
11. Vissez les vis à la main (couple : 1 Nm) dans la
coquille inférieure du boîtier.
☑ Le capteur de température ambiante est raccordé à la Sunny SensorBox.
