Occupation des bornes et câblage du bus de communication RS485
Consultez le poster concernant le principe de câblage RS485 pour l’occupation des bornes et le
câblage du bus de communication RS485.
Exigences relatives au lieu de montage
Consultez les instructions d’installation de la Sunny SensorBox sur le CD fourni pour connaître les
exigences détaillées relatives au lieu de montage du RS485-Power Injector et du
SMA Power Injector avec Bluetooth.
Vous pouvez mettre en service la Sunny SensorBox via le RS485-Power Injector ou le SMA Power Injector avec
Bluetooth.

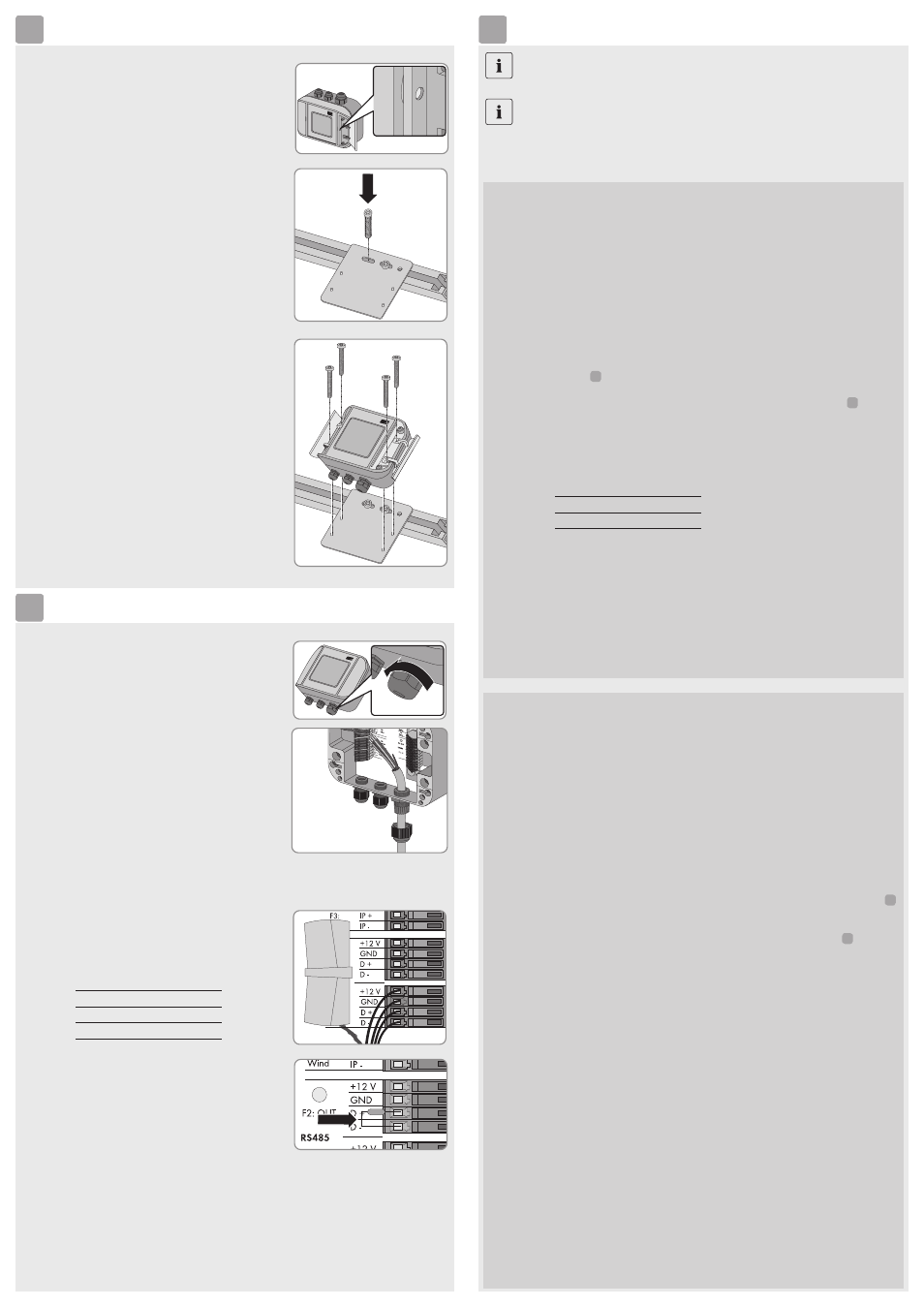

1. Ouvrez la Sunny SensorBox.
2. Dévissez l’écrou-raccord en bas à droite de la Sunny SensorBox et
enlevez le plot de remplissage.
3. Insérez le câble de communication RS485 par l’écrou-raccord et le
presse-étoupe dans le boîtier de la Sunny SensorBox.
4. Préparez le câble de communication RS485 :
- Enlevez la gaine du câble sur 40 mm du côté de la
Sunny SensorBox.
- Dénudez les fils d’environ 6 mm.
- Torsadez le blindage du câble pour former une corde. Le
blindage du câble est uniquement nécessaire si une autre
Sunny SensorBox est raccordée (pour plus d’informations
concernant le raccordement de Sunny SensorBox
supplémentaires, voir les instructions d’installation de la
Sunny SensorBox sur le CD fourni).
- Retournez la gaine isolante au-dessus du blindage du câble.
Laissez dépasser le blindage du câble de 10 mm du tuyau
isolant.
5. Insérez le blindage de câble libre dans la borne fournie.
6. Raccordez les fils à la borne « RS485 F1 : IN » de la
Sunny SensorBox.
7. Notez la couleur des fils :
+12 V
GND
D+
D‒
8. Si la Sunny SensorBox est raccordée à l’extrémité du
bus de communication RS485, vérifiez que la résistance de
terminaison (120 ohms) est branchée sur la borne
« RS485 F2 : OUT » dans la Sunny SensorBox (voir poster du
principe de câblage RS485).
9. Assurez-vous que le joint du presse-étoupe est placé correctement. Il empêche l’humidité de pénétrer dans la
Sunny SensorBox.
10. Vissez l’écrou-raccord à la main sur le presse-étoupe pour fixer le câble (couple : 0,8 Nm).
11. Fermez la Sunny SensorBox.
12. Posez le câble de communication RS485 entre la Sunny SensorBox et le lieu de montage du
RS485-Power Injector ou du SMA Power Injector avec Bluetooth.
Orientation de la Sunny SensorBox :
□ La Sunny SensorBox ne doit pas être montée verticalement avec le
logo SMA en haut. Sinon, de l’eau peut pénétrer par la membrane
d’aération ronde située du côté droit et endommager l’appareil.
1. Fixez la plaque de montage sur le rail de montage en utilisant
des vis et des coulisseaux appropriés du fabricant du système de
montage photovoltaïque.
2. Ouvrez les clapets latéraux de la Sunny SensorBox et fixez la
Sunny SensorBox avec 4 vis à six pans creux M4 sur la plaque de
montage.
MISE En SERvICE vIA LE SMA POwER InjECtOR AvEC Bluetooth
Exigences relatives au lieu de montage :
□ Le lieu de montage doit se trouver à proximité d’une prise de courant 100 V ... 240 V. Il faut alors
respecter la longueur de câble du bloc d’alimentation.
□ La qualité de connexion sur le lieu de montage doit être au minimum « bonne » (définition du lieu de
montage, voir instructions d’installation de la Sunny SensorBox sur le CD fourni).
□ Il faut conserver une distance d’au moins 1 m par rapport aux appareils utilisant la bande de fréquence
de 2,4 GHz (par ex. fours à micro-ondes) et aux équipements WLAN. Vous évitez ainsi une réduction de
la qualité de connexion et de la vitesse de transmission des données.
Montage du SMA Power Injector avec Bluetooth
• Montez le SMA Power Injector avec Bluetooth au mur ou sur le rail DIN (voir instructions d’installation de
la Sunny SensorBox sur le CD fourni).
Raccordement du câble de communication RS485 au SMA Power Injector avec Bluetooth
1. Préparez le câble de communication RS485 :
- Enlevez la gaine du câble sur 40 mm du côté du SMA Power Injector avec Bluetooth.
- Dénudez les 4 fils d’environ 6 mm. Veillez alors à respecter les couleurs de fils notées à la section D ,
« Raccordement du câble de communication RS485 ».
- Coupez les fils et le blindage de câble superflus jusqu’à la gaine du câble.
2. Raccordez les fils à la fiche. Veillez alors à respecter les couleurs de fils notées à la section D ,
« Raccordement du câble de communication RS485 ».
3. Branchez la fiche dans l’embase « DEVICE » du SMA Power Injector avec Bluetooth.
Raccordement du SMA Power Injector avec Bluetooth à l’alimentation en tension
Conditions requises :
□ Le NetID de votre installation photovoltaïque doit être réglé sur le SMA Power Injector avec Bluetooth
(définition du lieu de montage, voir instructions d’installation de la Sunny SensorBox sur le CD fourni).
□ « MODE 0 » doit être réglé sur le SMA Power Injector avec Bluetooth (définition du lieu de montage, voir
instructions d’installation de la Sunny SensorBox sur le CD fourni).
□ Tous les onduleurs et produits de communication de votre installation doivent être câblés et mis en
service.
1. Raccordez la fiche DC du bloc d’alimentation à la borne DC du SMA Power Injector avec Bluetooth.
2. Placez l’adaptateur requis, spécifique au pays, sur le bloc d’alimentation et branchez ce dernier sur une
prise de courant.
☑ Le SMA Power Injector avec Bluetooth est raccordé à l’alimentation en tension. La DEL « RDY » verte est
allumée en continu. Après avoir été branchée à l’alimentation en tension, la Sunny SensorBox démarre et
est prête à fonctionner au bout d’1 à 2 minutes environ. La DEL Bluetooth bleue du SMA Power Injector
avec Bluetooth est allumée en continu. Lors de la première mise en service, il se peut que la
Sunny SensorBox ne soit prête à fonctionner qu’au bout de 3 à 4 minutes.
MISE En SERvICE vIA LE RS485-POwER InjECtOR
Exigences relatives au lieu de montage :
□ Le lieu de montage doit se trouver à proximité d’une prise de courant 100 V ... 240 V. Il faut alors
respecter la longueur de câble du bloc d’alimentation.
□ La longueur de câble maximale du bus de communication RS485 ne doit pas dépasser 1 200 m.
Montage du RS485-Power Injector
• Montez le RS485-Power Injector au mur (voir instructions d’installation de la Sunny SensorBox sur le CD
fourni).
Raccordement du câble de communication RS485 au RS485-Power Injector
1. Préparez le câble de communication RS485 :
- Enlevez la gaine du câble sur 40 mm du côté du RS485-Power Injector.
- Raccourcissez le blindage du câble à 15 mm.
- Retournez le blindage du câble en arrière et collez-le avec une feuille collante conductrice.
- Raccourcissez les fils superflus jusqu’à la gaine de câble. Veillez alors à respecter les couleurs de fils
notées à la section D , « Raccordement du câble de communication RS485 ».
- Dénudez les fils restants d’environ 6 mm.
2. Raccordez les fils à la fiche. Veillez alors à respecter les couleurs de fils notées à la section D ,
« Raccordement du câble de communication RS485 ».
3. Branchez la fiche dans l’embase « RS485+Power OUT » du RS485-Power Injector.
4. Répétez ces étapes avec le câble de communication RS485 suivant et branchez la fiche dans l’embase
« RS485 IN » du RS485-Power Injector.
5. Notez la couleur des fils :
2 | D+
5 | GND
7 | D‒
6. Posez la borne de blindage sur les câbles de communication RS485 avec la feuille collante conductrice.
7. Raccordez l’extrémité libre du câble de communication RS485 sur le participant de bus RS485
(voir instructions d’installation du participant de bus RS485). Veillez alors à respecter les couleurs de fils
notées.
8. Raccordez le RS485-Power Injector à l’alimentation en tension. Connectez le bloc d’alimentation DC à la
borne DC du RS485-Power Injector et branchez le bloc d’alimentation à une prise de courant.
☑ Après avoir été branchée à l’alimentation en tension, la Sunny SensorBox démarre et est prête à
fonctionner au bout d’1 minute environ. La DEL « Power » du RS485-Power Injector s’allume.
MOntAGE DE LA SUnnY SEnSORBOX
C
2
D
RACCORDEMEnt DU CâBLE DE COMMUnICAtIOn RS485
MISE En SERvICE DE LA SUnnY SEnSORBOX
E
