Raccordement électrique
SMA Solar Technology AG
24
MC-BOX-36-IA-IFR105010
Instructions d’installation
5. Raccordez le câble PE à la barre de mise à la terre (voir chapitre 5.1.3 « Barre de mise à la
6. Relevez avec précaution le couvercle de la borne de raccordement « MC-X2 ».
7. Raccordez le conducteur N à la borne de raccordement « MC-X2 » conformément au
marquage.
8. Rabaissez avec précaution le couvercle de la borne de raccordement « MC-X2 ».

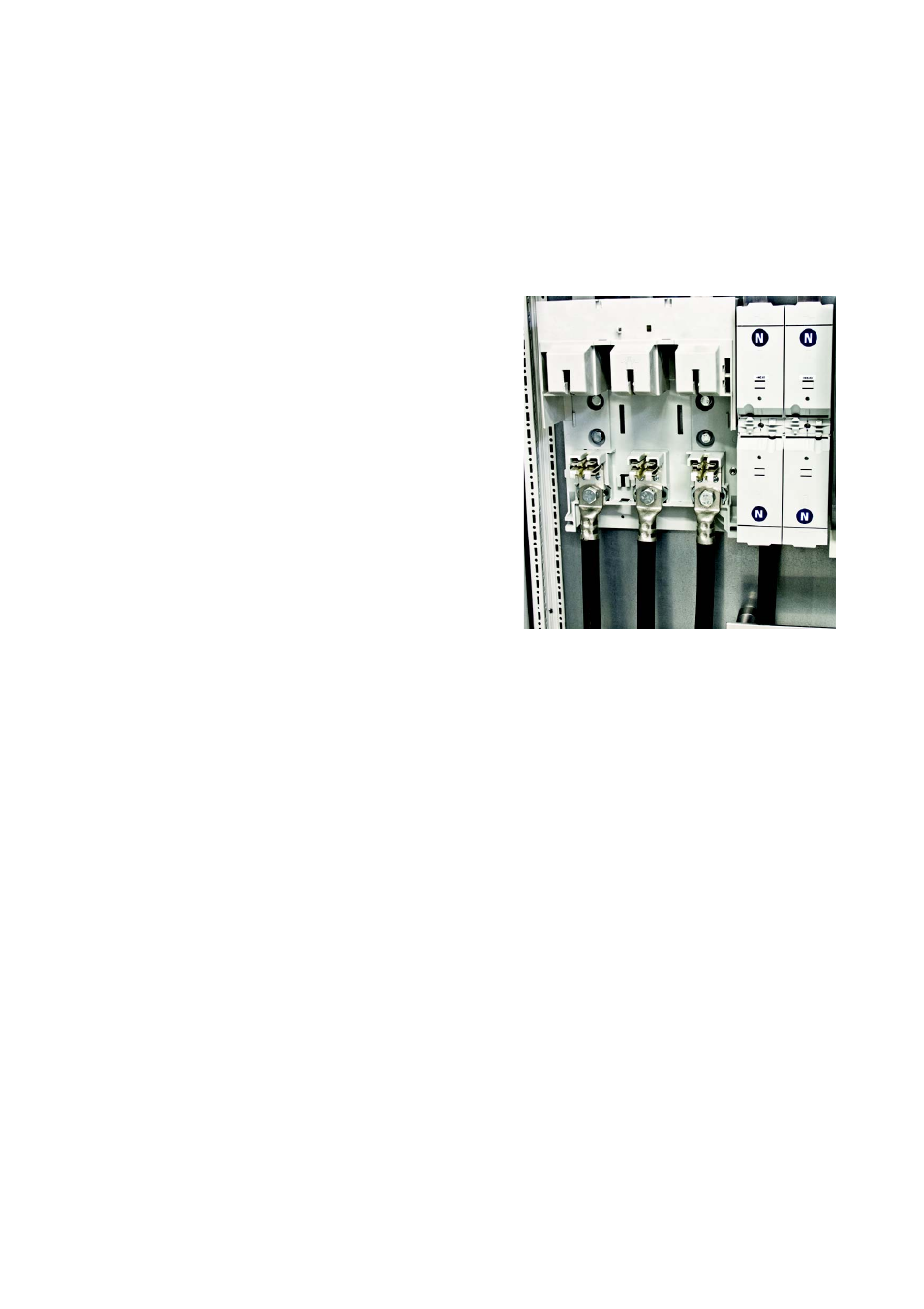

9. Raccordez les conducteurs L1, L2 et L3
conformément au marquage à l'interrupteur
sectionneur à fusibles « MC-F2 Loads ».
Le raccordement du générateur est illustré à titre
d'exemple.
10. Remettez en place le couvercle des bornes de raccordement L1, L2 et L3 et serrez les vis.
11. Placez le porte-fusible dans sa fixation. Ce faisant, enfoncez légèrement le porte-fusible vers le
bas.
12. Relevez la poignée du porte-fusible vers le haut, jusqu'en en position verticale.
☑ Les consommateurs sont raccordés.
