Raccordement électrique

Instructions d’installation

485PB-SMC-NR-IFR082310

11

11.

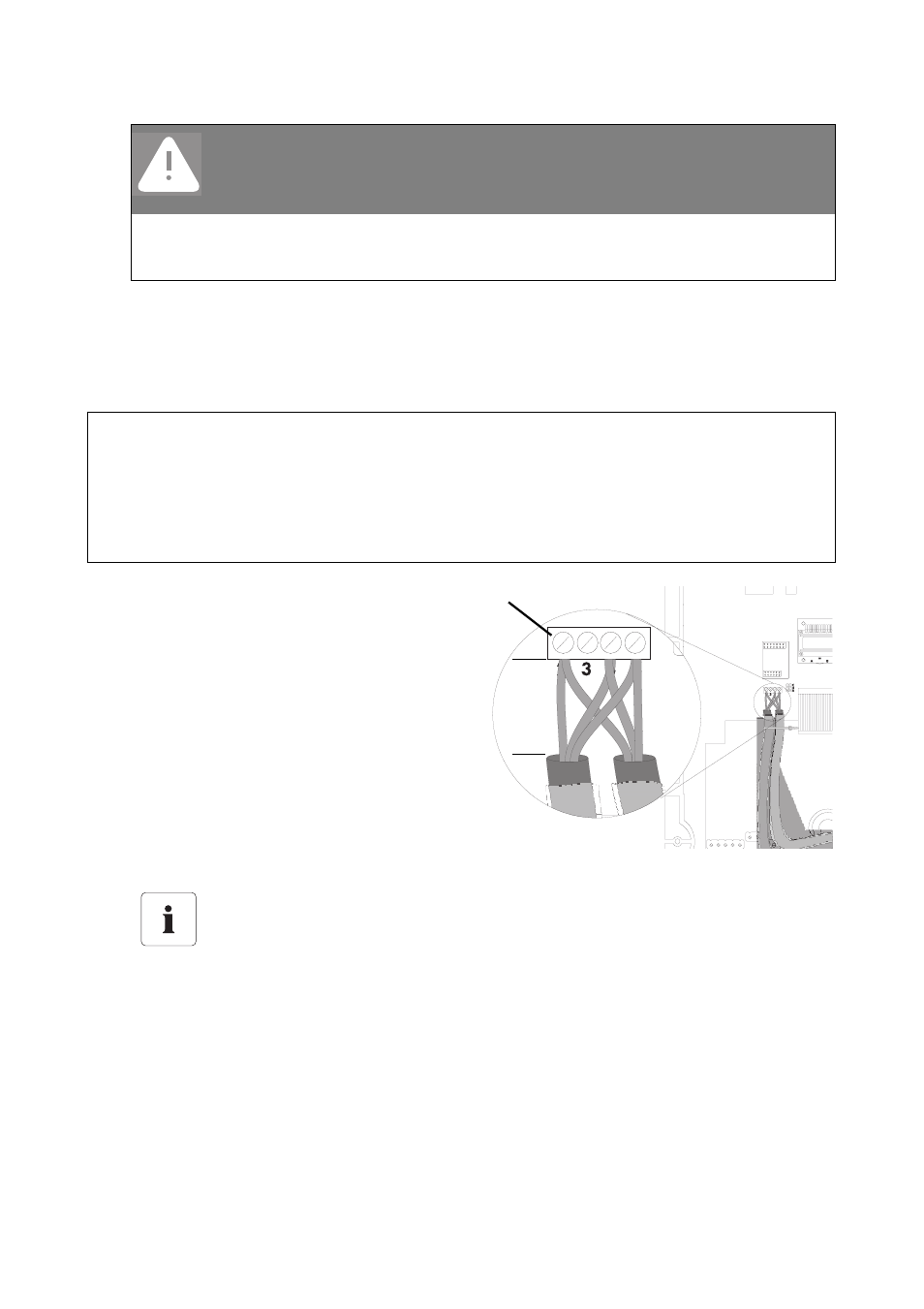

12. Posez le câble avec la gaine en silicone à l'intérieur de la disposition de câbles (D) sur le-port

de l'interface.

Le câble est posé dans l'onduleur.

Raccordement du câble avec l'interface de communication

13. Retirez (env. 4 cm) la gaine du câble sur

l'extrémité de celui-ci et le blindage jusqu'à la
gaine en silicone.

14. Coupez les fils non utilisés hormis la gaine-du

câble.

15. Afin de simplifier le raccordement, les deux

câbles peuvent être attachés à l'aide d'un
collier de serrage.

16. Dénudez les fils d'env. 6 mm.

17. Reliez les fils aux bornes à vis (B) de

l'onduleur.-

18. Réalisez la terminaison le cas échéant (cf. chapitre 4.4 « Terminaison » (Page 12)).

19. Fermez l'onduleur en suivant les indications données dans le guide de l'onduleur.

L'interface de communication est à présent raccordée et connectée.

DANGER !
Haute tension en cas d'erreur sur le câble de communication.-Danger de
mort !

Isolez le câble à l'aide de la gaine en silicone jusqu'à la borne de blindage.

A l'intérieur du boîtier, la gaine en silicone doit entièrement recouvrir le câble.

PRUDENCE !

Des restes de métal ou de câble dans le boîtier peuvent entraîner la détérioration
de l'onduleur.

Réalisez les étapes suivantes en dehors de l'onduleur pour éviter que des restes
de-métal du blindage ou du câble ne tombent dans l'onduleur ouvert.

Affectation des raccords

Consultez l'affectation des raccords et le câblage dans le système sur l'affiche du
principe du câblage RS485.
