SMA Solar Technology AG Raccordement électrique
Instructions d’installation 485PB-SB-NR-IFR101311 15

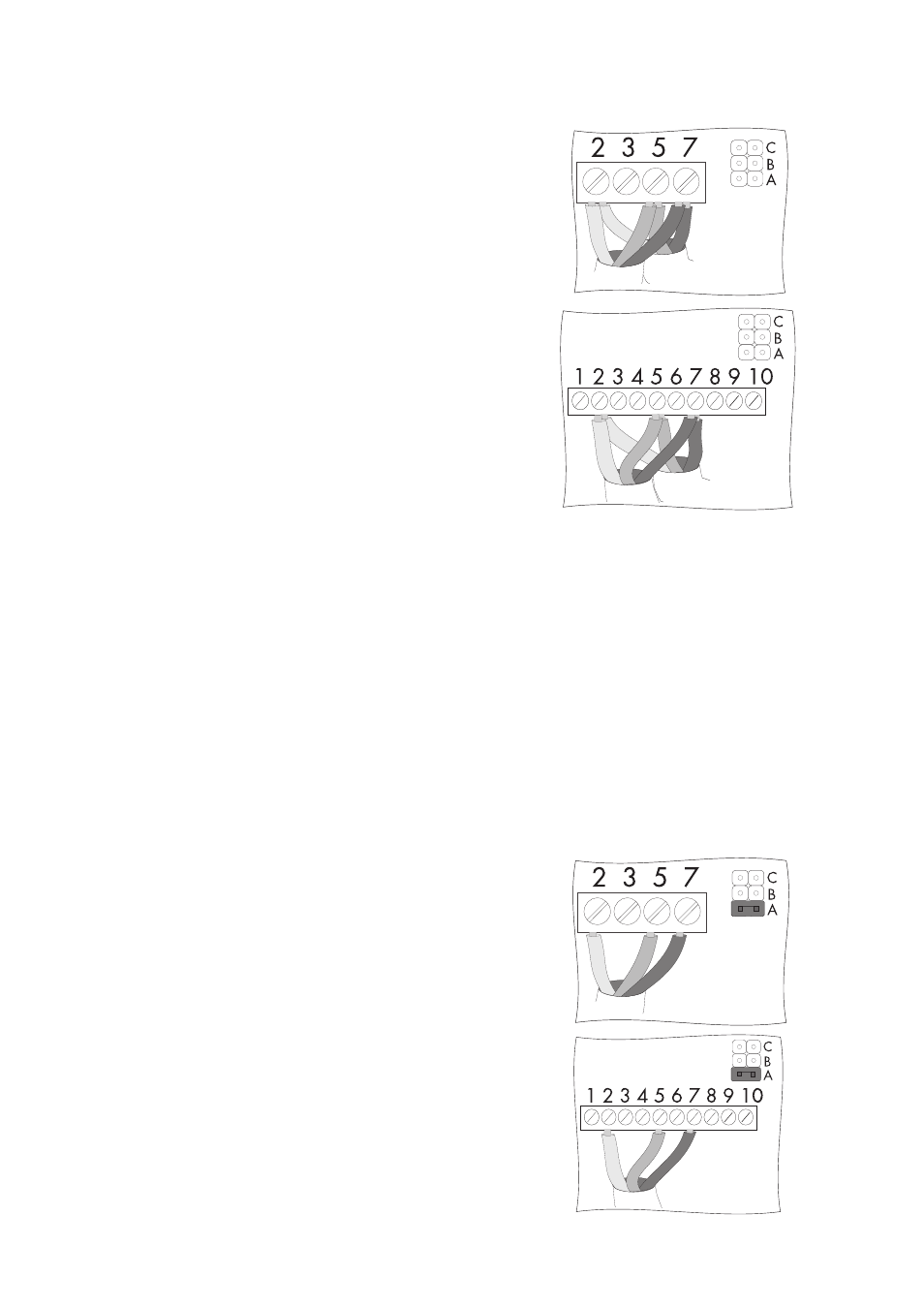

1. Raccordez les fils aux bornes à vis (2, 5, 7) au-
dessous de l'emplacement de l'interface (couple :
0,23 Nm).
Notez les couleurs des fils :
2 ____________________________
5 ____________________________
7 ____________________________
2. Réalisez le bouclage, le cas échéant (cf. page 15).
3. Fermez l'onduleur en suivant les indications données dans les instructions d'installation de
l'onduleur.
☑ Le raccordement de l'interface de communication est à présent effectué.
4.4 Bouclage
Ne réalisez le bouclage que si l'onduleur se trouve à l'extrémité du bus de communication RS485. Le
bouclage s'effectue par le cavalier à son emplacement. Consultez l'affichage du principe du câblage
RS485 pour le bouclage du bus de communication RS485.
Exécutez les étapes suivantes afin de boucler le bus de communication RS485 :
1. Ouvrez l'onduleur en suivant les indications données dans les instructions d'installation de
l'onduleur.
2. Enfichez le cavalier sur le port de cavalier A de
l'onduleur.
3. Fermez l'onduleur en suivant les indications
données dans les instructions d'installation de
l'onduleur.
☑ Le bouclage du bus de communication RS485 est
à présent réalisé.
