SMA Solar Technology AG 6 Raccordement électrique
Instructions d’emploi BatFuse-BE-fr-30 13
6 Raccordement électrique
6.1 Zone de raccordement

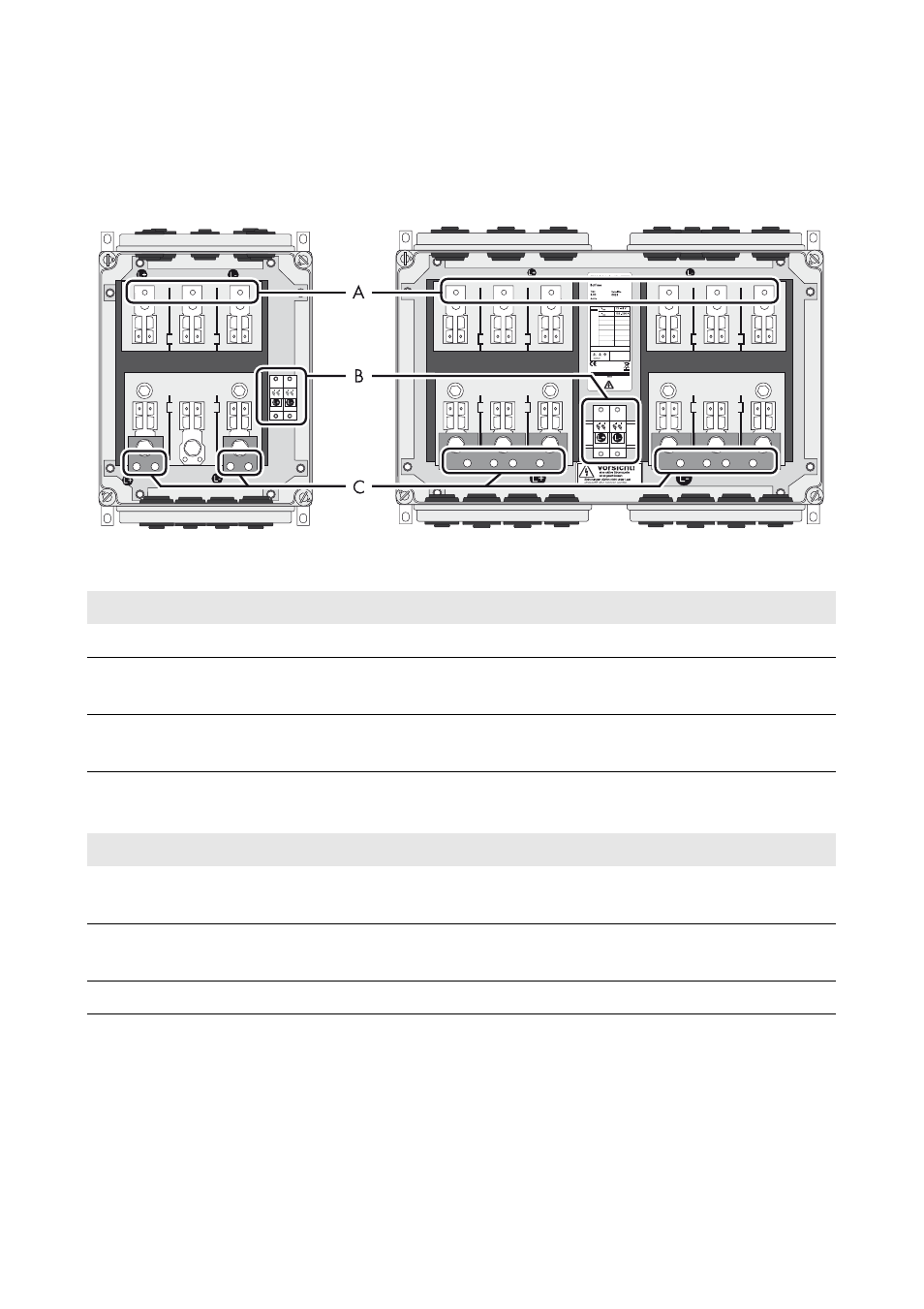

Figure 4 : Zone de raccordement du BatFuse
Raccordements côté onduleur (A)
Position Désignation Explication
A Côté onduleur Raccordement du Sunny Island
B Prise de tension au niveau de la batterie Raccordement des appareils
consommateurs
C Côté batterie Raccordement de la batterie et du
Sunny Island Charger
BatFuse-B.01 BatFuse-B.03
Nombre de composants
raccordables 1 Sunny Island 3 Sunny Island maximum
Diamètre extérieur des
câbles du Sunny Island 14 mm à 21 mm 14 mm à 21 mm
Cosse d’extrémité M8, 25 mm de large au maximum M8, 25 mm de large au maximum
