3. Mesurez la tension entre L1 et N à la sortie de la tension d’alimentation.
☑ La tension est proche de 230 V.
✖ La tension en est très éloignée ?
• Veuillez prendre contact avec Service en Ligne de SMA.
4. Mesurez la tension à la sortie de la tension d’alimentation de l’ASI à -X400 borne 5 et -X402 borne 5.
☑ La tension est proche de 24 V.
✖ La tension en est très éloignée ?
• Veuillez prendre contact avec Service en Ligne de SMA.
5. Mettez hors tension la tension d’alimentation (voir chapitre 4.2.4, page 26).
6. Arrêtez le temps que l’unité de communication se coupe.
☑ L’unité de communication s’arrête au minimum au bout de 15 secondes.
✖ L’unité de communication se coupe plus tôt ?
• Veuillez prendre contact avec Service en Ligne de SMA.
6.4.18 Contrôle du dispositif d’interruption AC
L’onduleur est équipé en option d’un dispositif d’interruption AC. Si un disjoncteur de la société ABB est monté, ce
dernier doit être contrôlé. Si un disjoncteur de la société LS Industrial Systems est monté, le contrôle n’est pas
nécessaire.

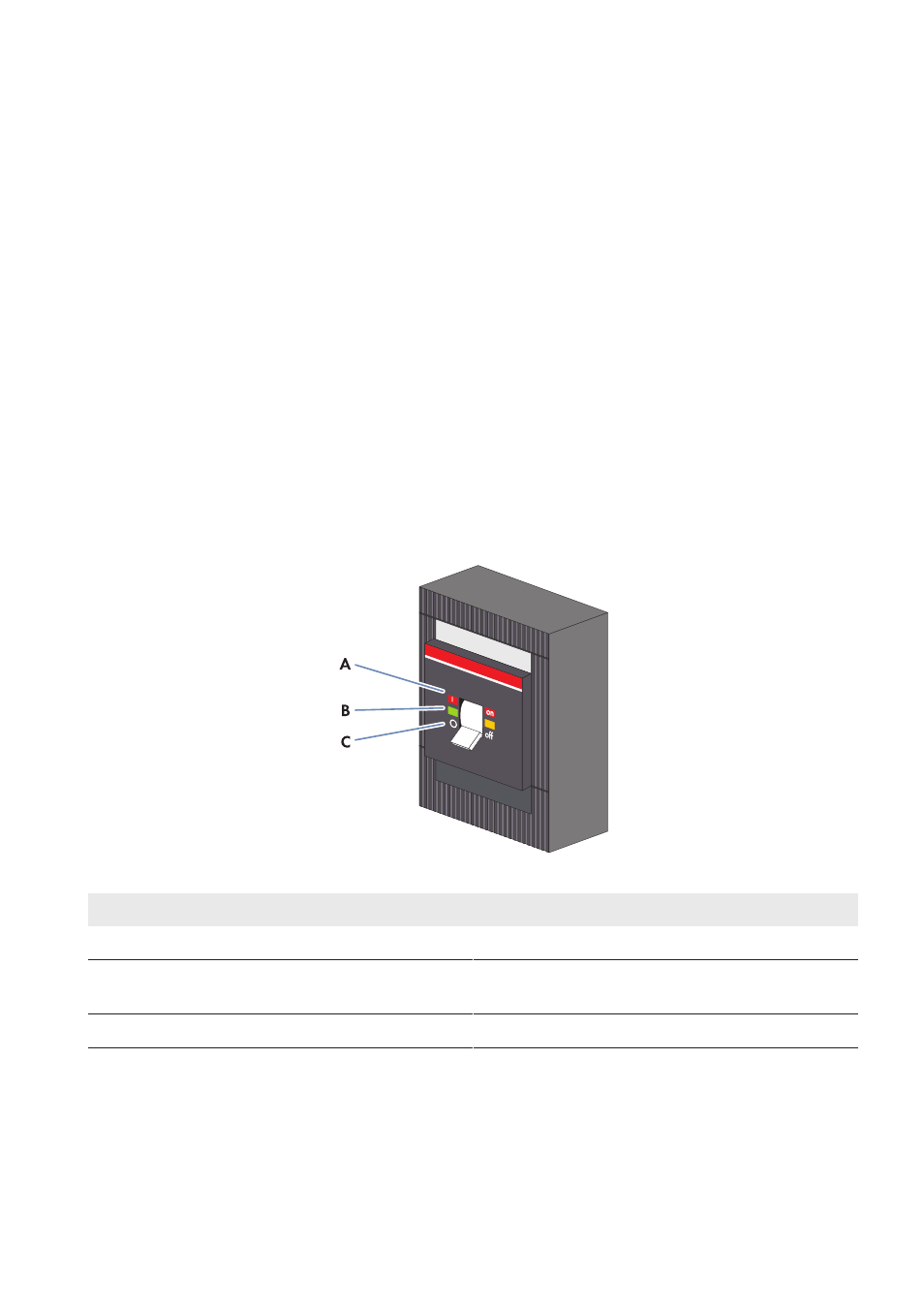

Figure 20 : Position du dispositif d’interruption AC d’ABB
Position Désignation Explication
A Position de l’interrupteur on Le dispositif d’interruption AC est fermé.
B Position de l’interrupteur intermé-
diaire Le dispositif d’interruption AC a été déclenché et est ou-
vert.
C Position de l’interrupteur off Le dispositif d’interruption AC est ouvert.
Matériel d’entretien supplémentaire requis (non compris dans la livraison) :
☐ Appareil de contrôle autorisé par le fabricant du dispositif d’interruption AC (par exemple TT1 d’ABB)
