3 Description du produit SMA Solar Technology AG
14 SMC9-11TLRP-BA-fr-30 Manuel d’utilisation
3.4 Écran et DEL
Placés sur le couvercle du boîtier, l’écran et les DEL de l’onduleur indiquent l’état de fonctionnement
de ce dernier.

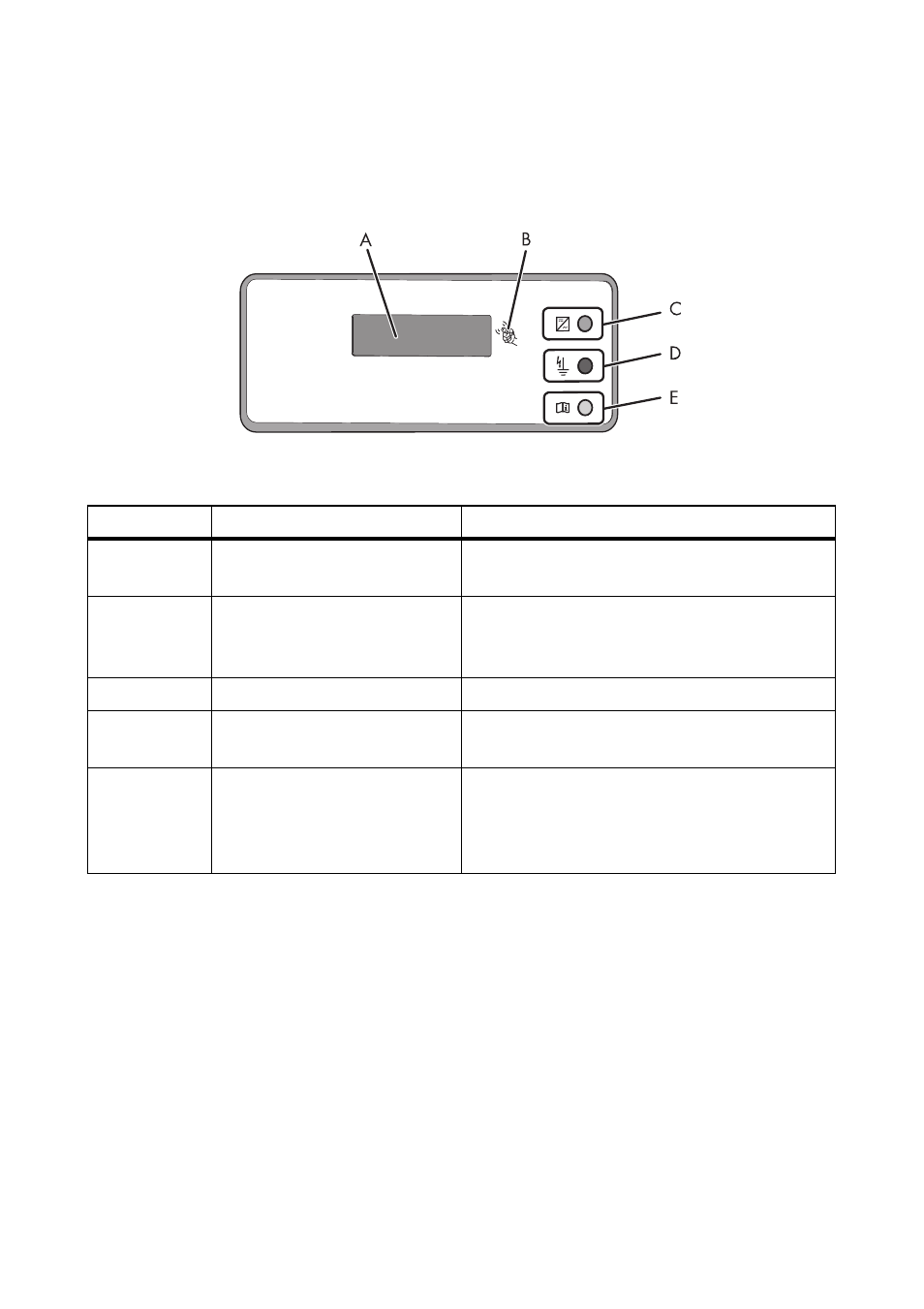

Figure 4 : Structure du champ d’affichage
Les données de service actuelles de l’onduleur (par exemple, état, puissance, tension d’entrée) ainsi
que les défauts et dysfonctionnements sont affichés sur l’écran.
Les DEL représentent l’état de fonctionnement de l’onduleur et expliquent par différents signaux DEL
les messages affichés à l’écran (voir chapitre 5 « Signaux DEL », page 18).
Position Description Explication
A Écran Écran texte LCD à 2 lignes pour l’affichage de
données de service
B Symbole de tapotement Vous avez la possibilité de commander l’écran
par tapotement (voir chapitre 4.1 « Commande
de l’écran », page 16).
C DEL verte Indique l’état de fonctionnement de l’onduleur
D DEL rouge Indique un défaut à la terre, une varistance
défectueuse ou un fusible string défectueux
E DEL jaune Indique une erreur ou un dysfonctionnement
Pour éliminer ce défaut ou remédier à ce
dysfonctionnement, reportez-vous aux
instructions.
