36
CARACTÉRISTIQUES ET COMMANDES

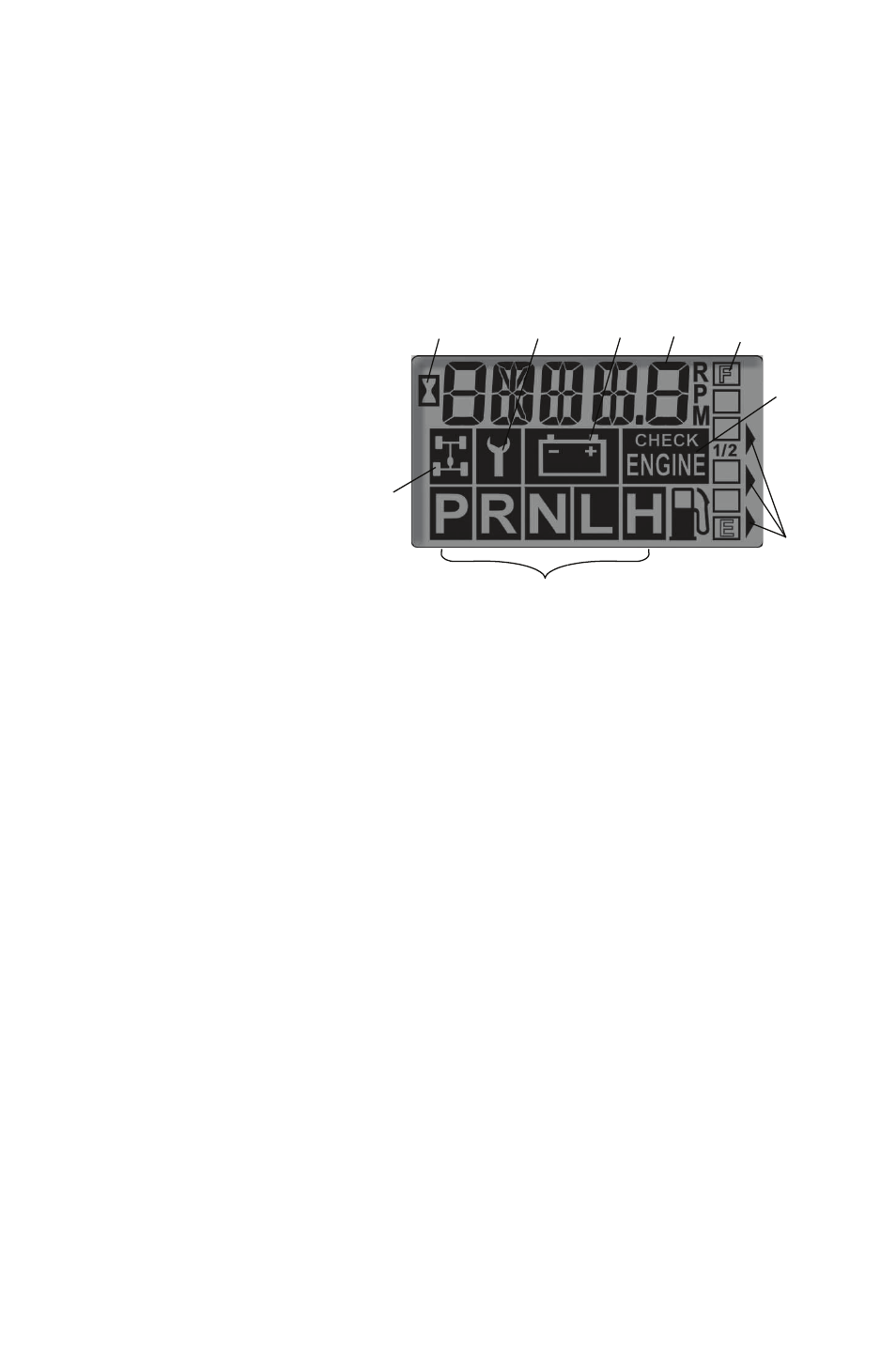

Bloc-instruments
Centre d’information de bord
Le centre d’information de bord se trouve dans le bloc-instruments.
Tous les segments s’allument pendant 2,5 secondes au démarrage. Si le
bloc-instruments ne s’allume plus, il est possible qu’une surtension de
batterie se soit produite et qu’il se soit éteint pour protéger l’indicateur
de vitesse électronique. Si cela se produit, conduire le VTT chez votre
concessionnaire POLARIS pour qu’il effectue un diagnostic.
1. Vêoqkp"f‚godtc{cig –
Ce témoin affiche la
position du levier
d’embrayage.
H = Gamme de vitesse
élevée
L = Gamme de vitesse
basse
N = Point mort
R = Marche arrière
P = Stationnement
2. Vêoqkp"fg"vtcevkqp"
vqwvgu"tqwgu"oqvtkegu"
*CYF+ – Ce témoin s’allume lorsque le commutateur est à la
position AWD.
3. Vêoqkp"fg"pqodtg"f‚jgwtgu"fg"octejg"fw"oqvgwt
4. Vêoqkp"f‚kpvgtxcnng"f‚gpvtgvkgp1fg"oqfg"fkcipquvke
5. Dcvvgtkg"hckdng"gv"uwtvgpukqp – Ce message indique habituellement
que le VTT fonctionne à un régime trop bas pour recharger la
batterie. Il peut aussi apparaître si le véhicule tourne au ralenti et si
la charge électrique appliquée est élevée (phares, ventilateur de
refroidissement, accessoires). Conduire à un régime moteur plus
élevé ou charger la batterie pour faire disparaître cet avertissement.
6. Eqorvgwt"mknqoêvtkswg1vcej{oëvtg1eqorvgwt"lqwtpcnkgt1
jqtqoëvtg"
7. Kpfkecvgwt"fg"pkxgcw"fg"ectdwtcpv – Les segments de l’indicateur
affichent le niveau dans le réservoir de carburant. Lorsque le dernier
segment est dépassé, un témoin de bas niveau de carburant est
activé. Tous les segments clignoteront, « FUEL » (carburant)
apparaîtra sur l’affichage à cristaux liquides (LCD) et l’aiguille de
l’indicateur de vitesse clignotera. Refaire le plein immédiatement.
8. Vêoqkp"f‚cxgtvkuugogpv"fg"xêtkhkecvkqp"oqvgwt – Ce témoin
remplit deux fonctions. Le mot « HOT » (chaud) s’allume en cas de
surchauffe du moteur. Il s’allume aussi en cas d’anomalie dans le
système d’injection électronique de carburant (EFI). Ne pas se
servir de ce VTT si ce message d’avertissement apparaît. Ceci peut
endommager gravement le moteur.
9. Vêoqkp"fg"oqfg
1
2
3 4 5 6
7
9
8
