25
Con
fi gur
ati
on
m
até
ri
ell
e

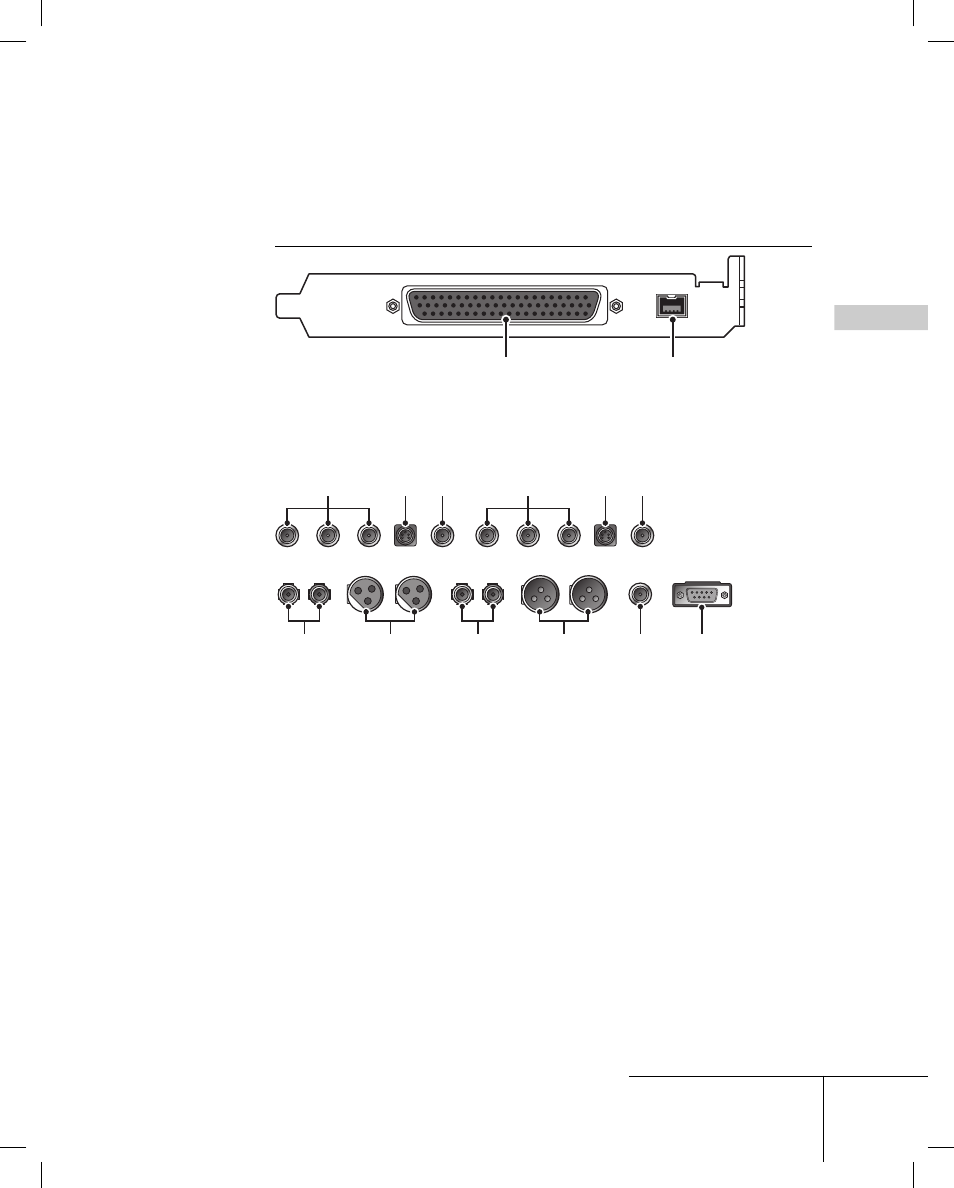

Noms des composants
Panneau arrière de la carte principale EDIUS
SP (SHX-E1 / E2)
[1] [2]
[1] Tête de câbles multiples E/S spéciaux (D-Sub 62 broches)
[2] Terminal DV (DV 4 broches)
Têtes de câbles multiples E/S spéciaux pour connexion
[1] [2] [3]
[7] [8] [9] [10] [11] [12]
[4] [5] [6]
[1] Terminal d'entrée des composantes (BNC)
[2] Terminal d'entrée S vidéo (S-Vidéo)
[3] Terminal d'entrée des composites (BNC)
[4] Terminal d'entrée des composants (BNC)
[5] Terminal de sortie S vidéo (S-Vidéo)
[6] Terminal de sortie des composites (BNC)
[7] Terminal d'entrée audio asymétrique 2 canaux (RCA)
[8] Terminal d'entrée audio symétrique 2 canaux (XLR)
[9] Terminal de sortie audio asymétrique 2 canaux (RCA)
[10] Terminal de sortie audio symétrique 2 canaux (XLR)
[11] Terminal d'entrée de référence (BNC)
[12] Terminal distant (D-Sub 9 broches)
