8
3.4 Réseau à sécurité intégrée
Lorsque vous contrôlez la caméra à l’aide de l’autre dispositif et non à partir du pupitre de commande, des erreurs peuvent survenir dans la communication
sérielle. Elles sont causées par l’autre dispositif, qui n’est pas doté d’un réseau à sécurité intégrée.
Pour résoudre le problème, positionnez le commutateur DIP de la caméra dôme la plus proche de l’autre dispositif uniquement sur ON.
SW2 1 2
ON PULL-UP PULL-DOWN
OFF NONE NONE

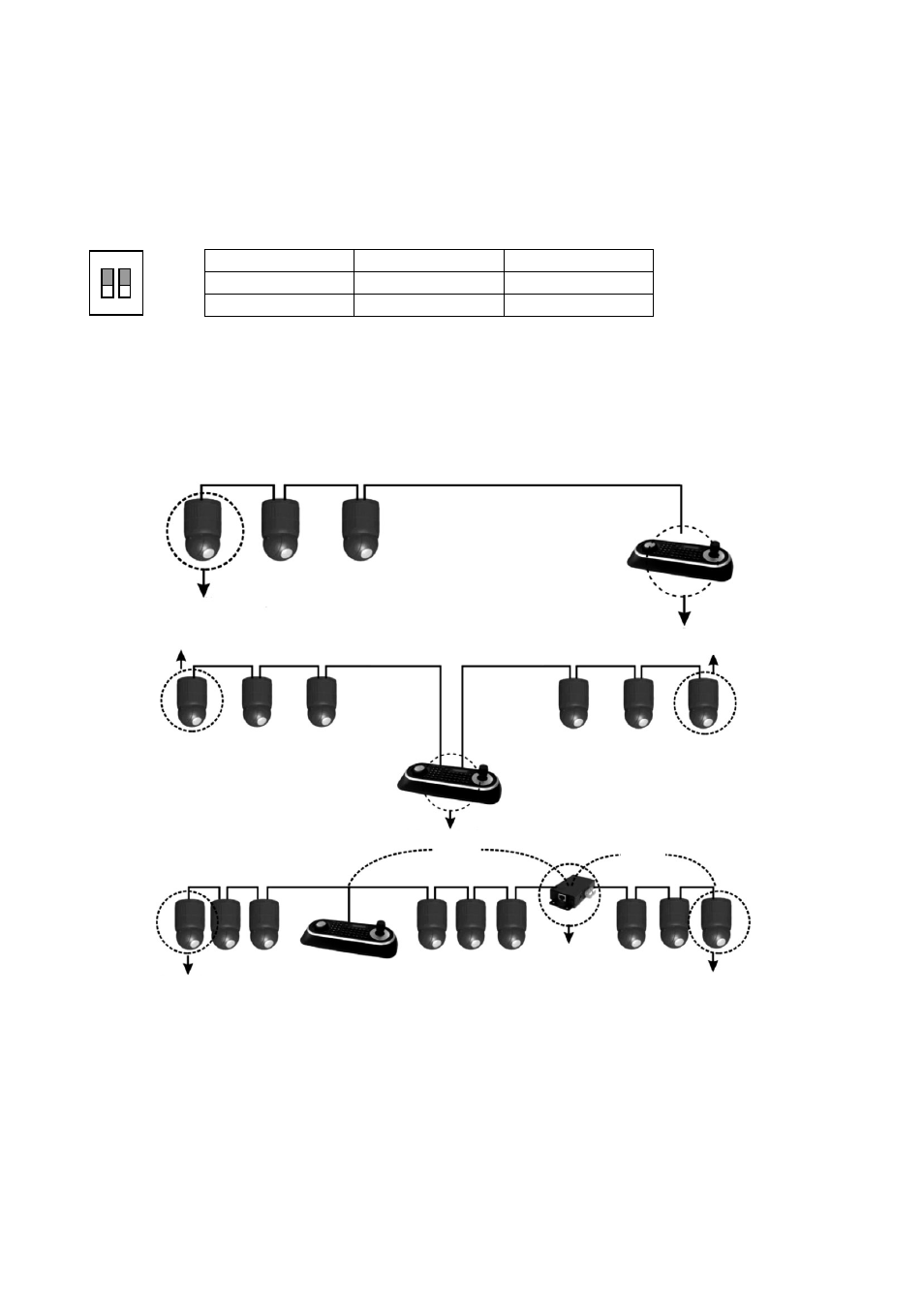

Schéma 7 - Configuration de la terminaison de la caméra dôme
1 2
ON
SW2
Schéma 8 - Diagramme de terminaison
Câble de données
Branchement activé (ON)
,km
Répartiteur/
répéteur
Impédance d’entrée ON
Impédance de sortie ON
Dome  Port Dome  Port
Câble de données Câble de données
Câble de données
,km
Branchement activé (ON)
Branchement activé (ON) Branchement activé (ON)
Branchement activé (ON)
Branchement activé (ON)
Branchement activé (ON)
