Eneo VKC-1353-1/IR - Manuel (Page 8)

8

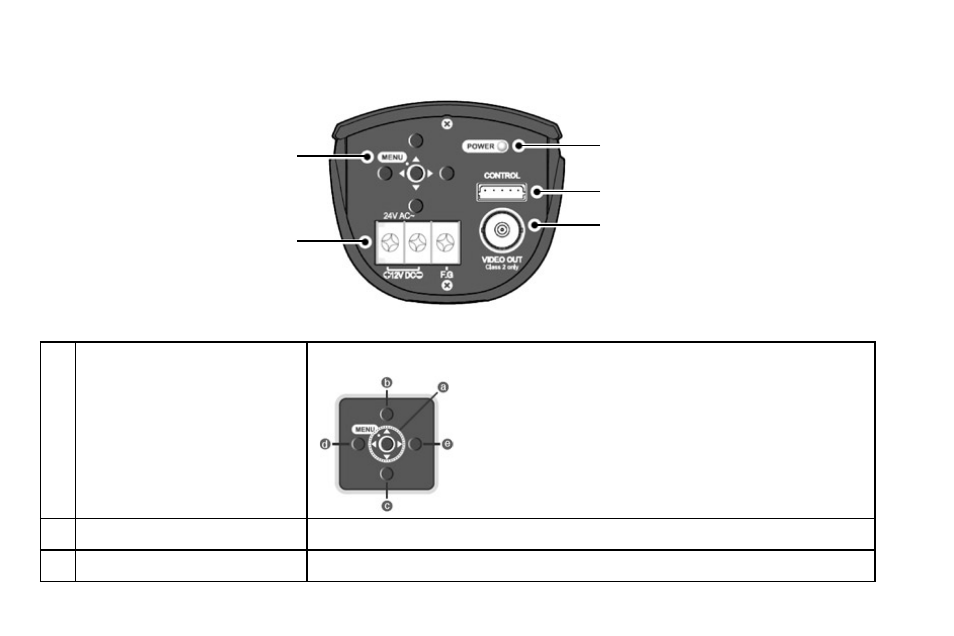

Vue arrière
1 Boutons du menu Utilisez les boutons pour réaliser 5 commandes différentes.
a MENU (SET): appuyer sur le bouton du milieu.
b UP: appuyer sur le bouton du haut.
c DOWN: appuyer sur le bouton du bas.
d LEFT: appuyer sur le bouton gauche.
e RIGHT: appuyer sur le bouton droit.
2 Borne d’alimentation Utilisez-le pour brancher la source d’alimentation 4VAC ou VDC.
3 Indicateur de puissance La LED s’allume lorsque l’appareil est sous tension.
() Boutons du menu
(4) Sortie de contrôle
() Indicateur de puissance
(5) Fiche de sortie vidéo (type BNC)
() Borne d’alimentation
