6

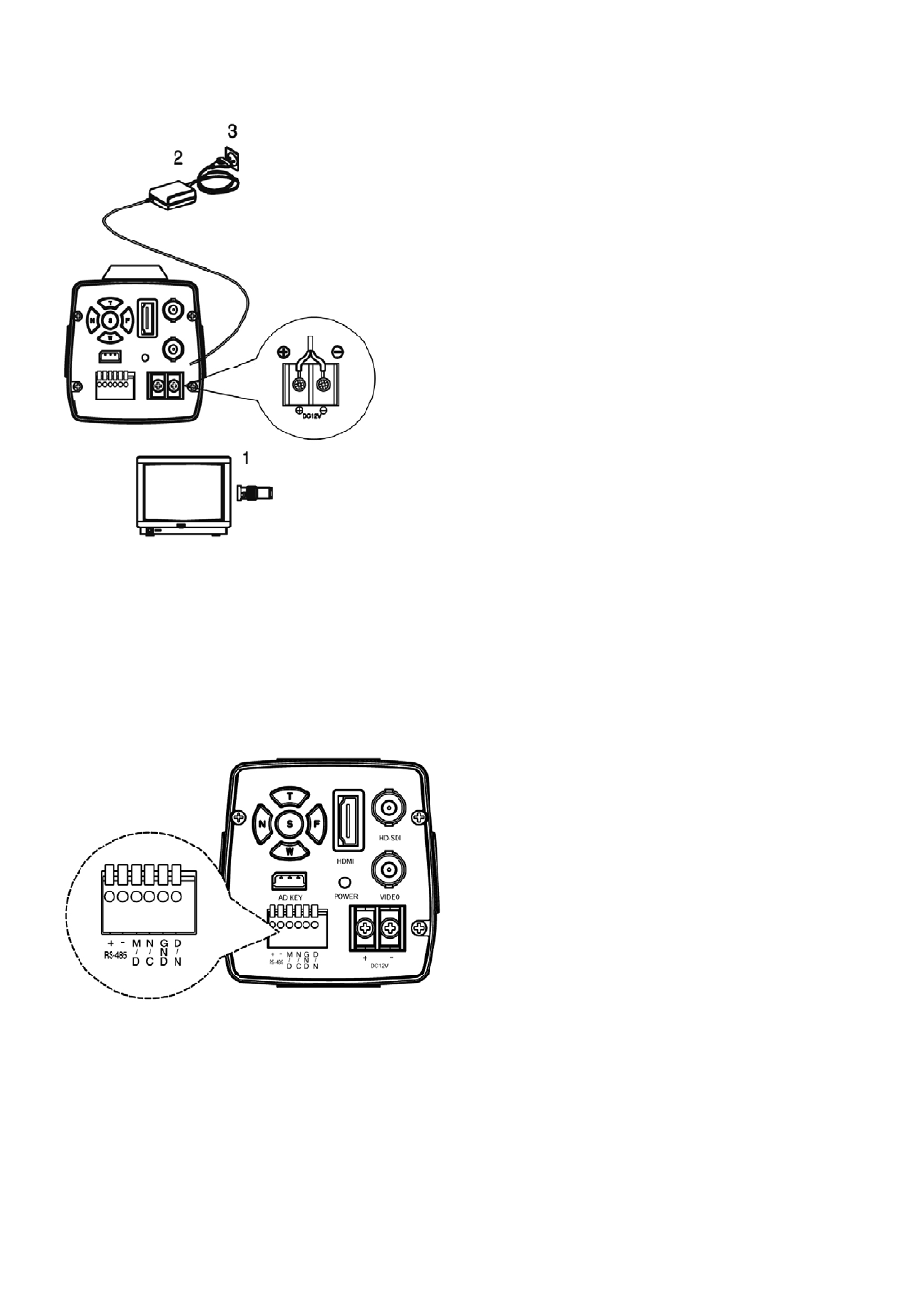

Raccordement standard
Les périphériques (enregistreur numérique, écran, objectif,
etc.), l’adaptateur DC et les câbles ne sont pas fournis.
1. Branchement de l’écran
Pour établir la connexion du signal vidéo entre la caméra
et l’écran ou l’écran à diffusion par période ou
l’enregistreur numérique.
2. Utilisez un adaptateur DC12V du commerce
Branchez une source d’alimentation DC V sur la borne
d’entrée DC V à l’arrière de la caméra.
3. Insérez la fiche du cordon d’alimentation dans une
prise murale
Le voyant d’alimentation POWER s’allume.
Réglez l’image à l’écran à l’aide des commandes
Luminosité et Contraste, etc.
Vers l’entrée vidéo ou caméra
6.1 Raccordements des périphériques externes
COMMUNICATION RS-485
Connexion avec un contrôleur externe format RS-485.
Sortie de la détection de mouvement
Lorsque la fonction de détection de mouvement est
active.
Sortie DC3,3V vers broche OUT et broche GND (terre).
Entrée Fonction jour et nuit
Le mode Jour/Nuit de la caméra peut être commuté
par un signal provenant d’un périphérique externe.
Pour utiliser cette fonction, le paramètre
<DAY&NIGHT> de la caméra doit être réglé sur
<EXT>.
REMARQUE: Utilisez une unité de relais si la
tension ou l’ampérage du périphé-
rique connecté dépasse les valeurs
nominales.
6. Raccordement
