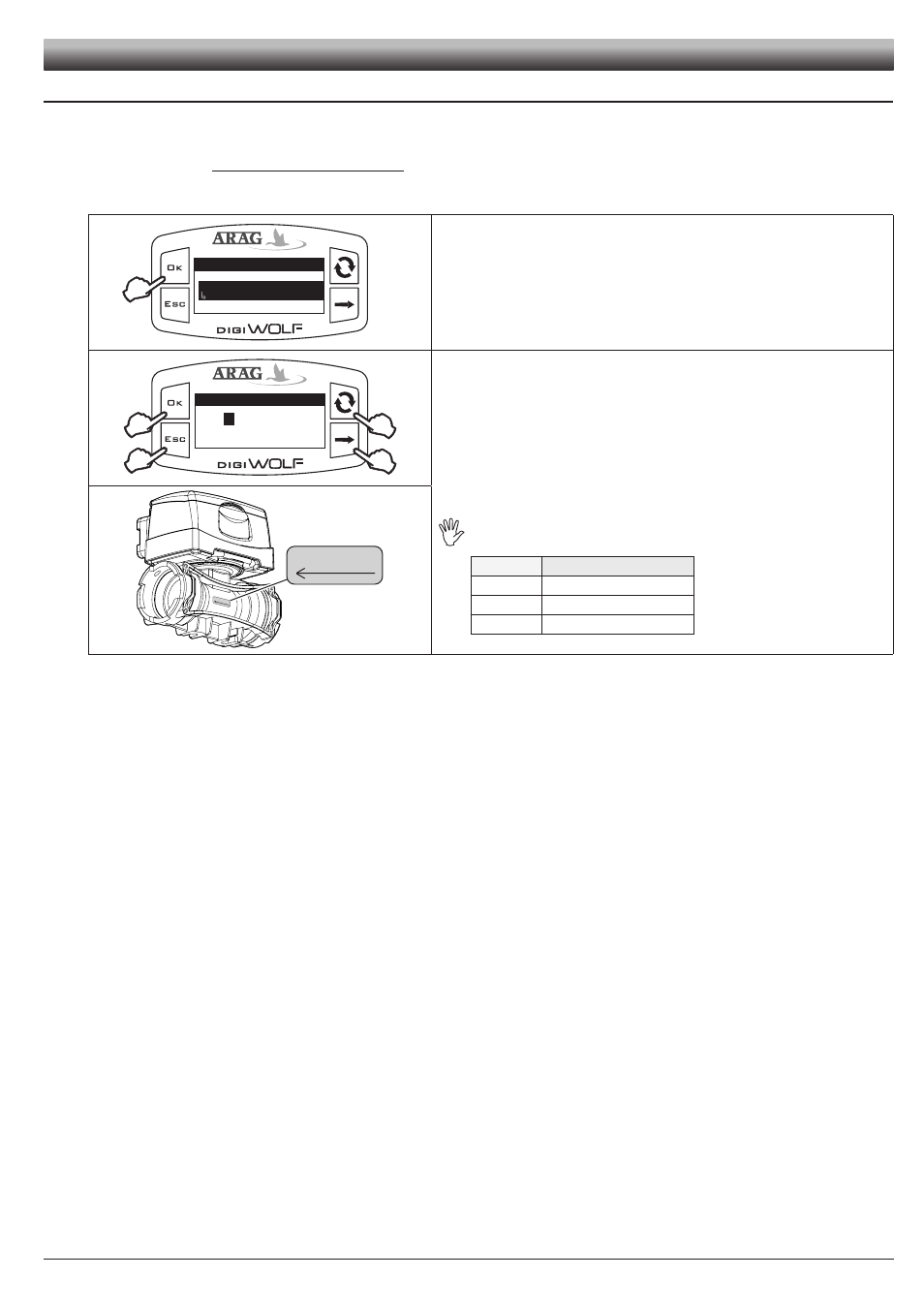

Page 11: Bd a, X [constante indiquée sur le corps du débitmètre
11
4.1.2
Calibration manuelle
Pour régler manuellement la constante du débit, calculez et réglez la constante adéquate en utilisant la formule suivante :
[quantité mesurée par le dispositif]
[quantité réellement débitée]
Calibration
Calibration man.
Calibration auto
600
1) Accédez au menu de calibration manuelle (Menu principal > Calibration >
Calibration man.).
Dans le menu Calibration, en sélectionnant Calibration manuelle, en-
dessous de la rubrique apparaitra sur l'afficheur la valeur de la constante
actuellement utilisée.
Appuyez sur la touche
OK
pour accéder à la modification de la valeur.
Constante débit
Valeur Min
Valeur Max
C
1
50000
B
D
A
0600
0
2) Modifiez en utilisant les touches prévues à cet effet la valeur de la constante du
débitmètre :
A)
Appuyez pour faire votre choix parmi les chiffres
B)
Appuyez successivement pour modifier la valeur du chiffre mise en évidence
par le curseur
C)
Appuyez pour sauvegarder la modification, ou bien
D)
Appuyez pour sortir de
la page-écran sans confirmer la modification de la donnée. Se reporter à l'étiquet-
te présente sur le corps (Fig. 21).
Le corps du débitmètre devra être monté avec la flèche de l'étiquette
tournée dans la direction du flux.
CODE
Constante approximée
4628405
250
4628506
132
4628707
64
APPROXIMATE CONSTANT
XXX
APPRO
XIMAT
E CON
STANT
XXX
Fig. 19
Fig. 20
Fig. 21
x [constante indiquée sur le corps du débitmètre]
Tabl. 3
RÉGLAGES
