9

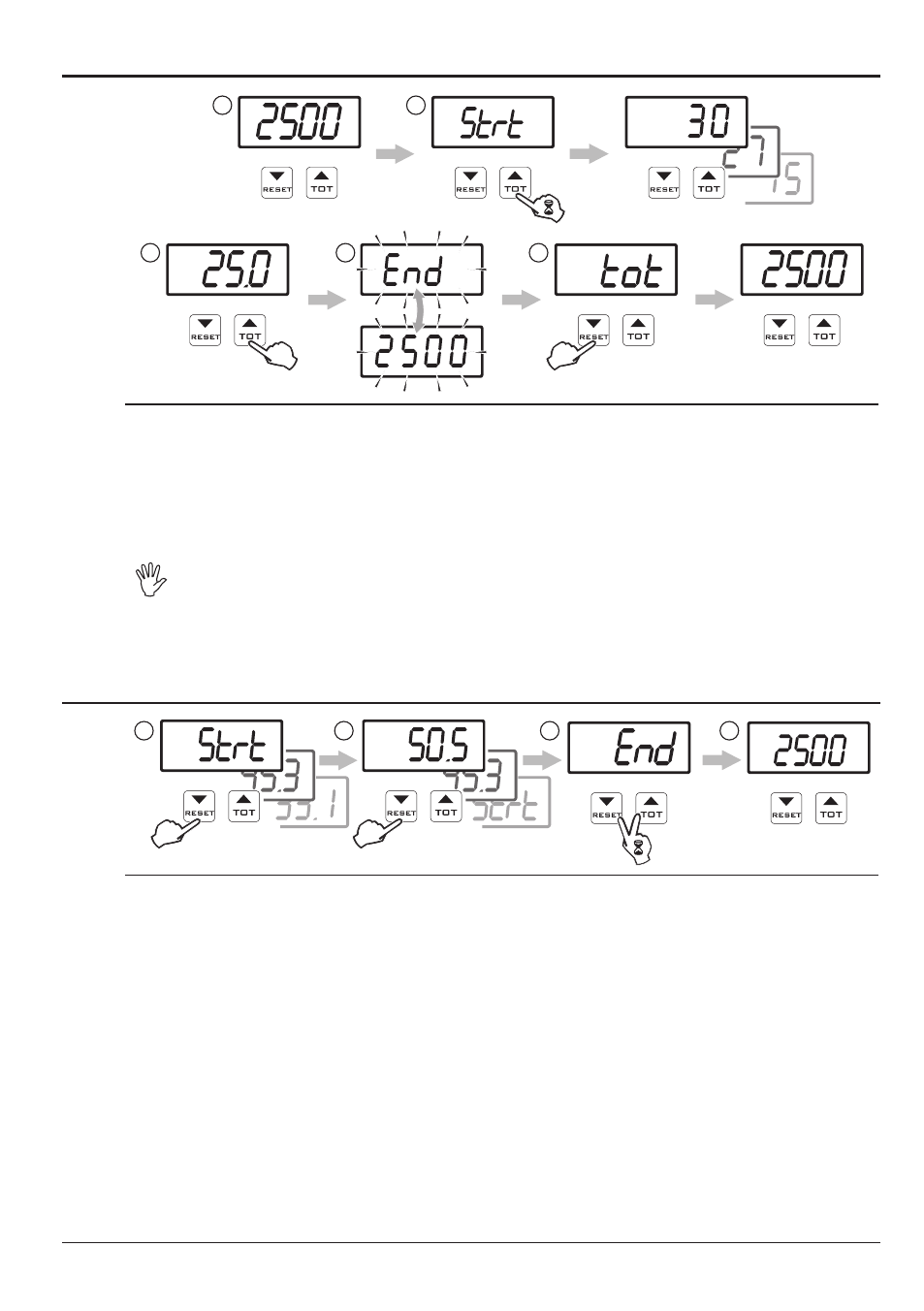

5.1.3 Fonctionnement Mode 0 - Mode 2
1 2
3 4 5
1) A la suite de la mise sous tension s’affiche la valeur de liquide à charger dans la cuve.
2) Pour démarrer la procédure de remplissage, gardez l’appui sur la touche
TOT jusqu’à ce que le message
"STRT" apparaît ; la quantité de liquide totale chargée dans la cuve s’affiche en temps réel.
3) L’appui sur la touche
TOT produit l’affichage du débit instantané du liquide chargé dans la cuve, précédé
de le message "LIT". Un appui successif fait revenir à l’affichage de la quantité de liquide introduit dans la
cuve.
4) Lorsque la valeur saisie est atteinte, l’affichage alterne le message
"END" à la visualisation de la quantité
totale de liquide chargée dans la cuve.
Si le Module d’Arrêt Pompe est présent, l'appareil de remplissage s'arrête automatiquement ; autre-
ment, il devra être arrêté manuellement.
5) Pour terminer le remplissage dans la cuve, appuyez sur la touche RESET : l’unité d’affichage revient au
début de la procédure de remplissage, et indique la quantité de liquide à charger dans la cuve précédée de
le message
"TOT".
5.1.4 Coupure/arrêt avant que la quantité programmée soit atteinte
1 2 3 4
1) Pendant le remplissage, en appuyant sur la touche RESET vous pouvez arrêter temporairement la pom-
pe. Le message "STRT" s’affiche à l’écran.
Si, au contraire, la quantité instantanée est affichée, le message "STRT" ne s’affiche pas : pour l’afficher,
appuyer sur la touche TOT.
2) Pour reprendre le chargement, appuyer à nouveau sur la touche RESET.
3) Pour terminer le chargement, avant que le seuil programmé soit atteint, appuyer sur les touches tout à
la fois jusqu’à ce que le message
"END" s’affiche à l’écran.
4) Le comptage se termine et l’unité d’affichage revient à la quantité de liquide programmée.
(*) Le chargement ne peut être activé /coupé automatiquement que si le débitmètre est relié au Module
d’Arrêt Pompe ARAG (
code 4622BA50000.200). Par contre, le débitmètre tout seul ne peut mettre en
marche ou à l’arrêt la pompe, il aura donc fonction de visualisation.
Fig. 11
Fig. 12
