ARAG SERIE 4663 Electric Control Box 7 - 9 Manuel d'utilisation
Page 8
8
5
POSITIONNEMENT DU GROUPE DE COMMANDE SUR LA MACHINE
AGRICOLE
Le groupe de commande devra être fi xé en utilisant les étriers fournis et déjà montés sur le groupe.
Pour son positionnement, suivre les indications données dans le manuel annexé au groupe.
IL EST IMPORTANT DE SUIVRE TOUTES LES RÈGLES DE SÉCURITÉ REPORTÉES
SUR LE MANUEL DU GROUPE DE COMMANDE.
6
POSITIONNEMENT DES CÂBLAGES
6.1
Conseils pour le positionnement
- Si, pour des raison d’espace, le câblage doit suivre une courbe, faire en sorte que celle-ci ne soit
pas trop accentuée afi n de ne pas provoquer la rupture du câble.
- Éviter le contact avec des organes en mouvement.
- Disposer les câbles de façon à ce que la torsion ou les mouvements de la machine ne les cassent
pas ou ne les endommagent pas.
- Faire très attention de ne pas casser, tirer, arracher ou couper les câbles.

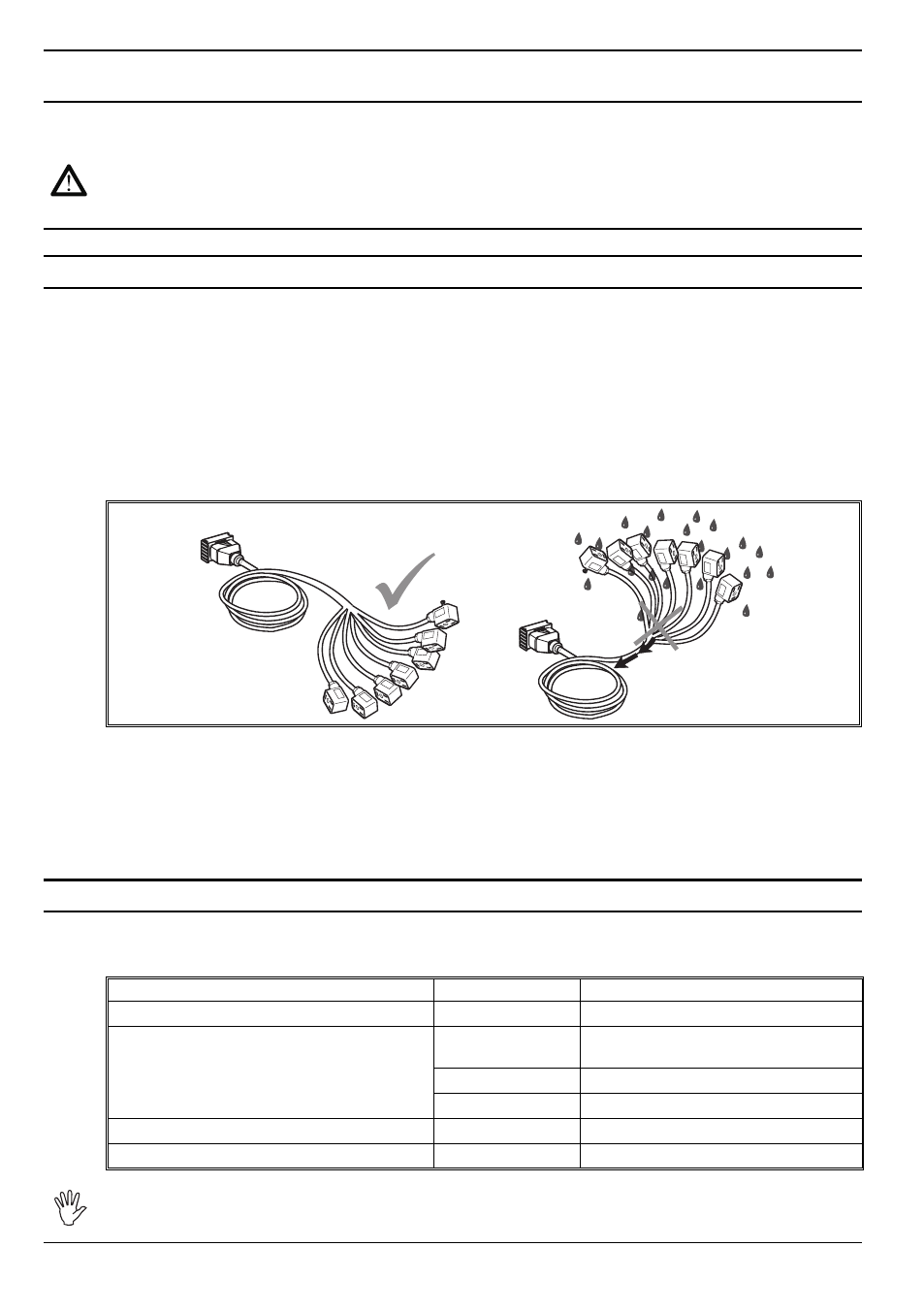

Positionnement des câbles pour éviter des infi ltrations d’eau:
La ramifi cation du branchement aux vannes dans la partie fi nale doit TOUJOURS être tournée
vers le bas (Fig. 3).
Fig. 3
N’utiliser que les câblages fournis avec les boîtiers de commandes ARAG.
Dans le cas d’endommagements provoqués par l’utilisation de câblages non appro-
priés ou qui ne sont pas d’origine ARAG, automatiquement la garantie est invalidée.
ARAG n’est pas responsable de dommages aux appareils, aux personnes ou aux
animaux causés par le non-respect de ce qui est décrit précédemment.
6.2 Connexions
6.2.1
Identifi cation du marquage des câbles
Sur le Tab. 2 sont reportées toutes les indications pour connecter correctement les câblages aux
fonctions disponibles.
CÂBLAGE
MARQUAGE
CONNEXION
Câble intermédiaire
Câblage vannes de section
Câblage fi nal pour branchement des
vannes
1-7
1-9
Vannes de section
G
Vanne générale
P
Vanne proportionnelle
Alimentation
Alimentation 12 Vdc
Câble du signal d'afficheur numérique
Câblage capteur
ATTENTION: Le câble intermédiaire doit toujours être utilisé.
Sans ce câble les vannes ne fonctionnent pas correctement.
Tab. 2
